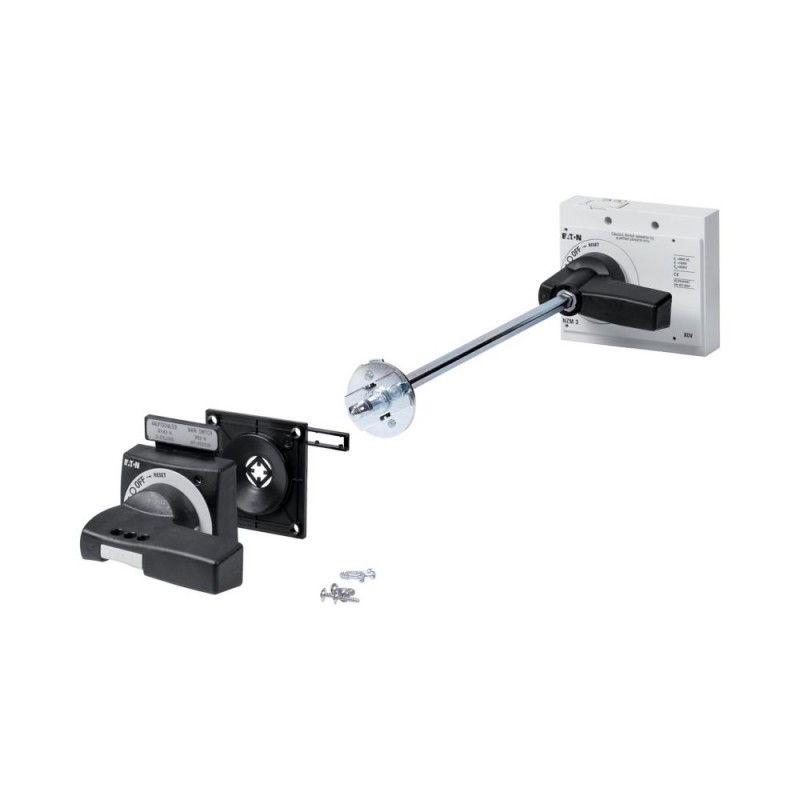

NZM3-XHB-DA 118988 Y7-118988 EATON ELECTRIC Hauptschalterbausatz, +Zusatzgriff, Baugrösse 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XHB-DA 118988 Y7-118988 EATON ELECTRIC Hauptschalterbausatz, +Zusatzgriff, Baugrösse 3

NZM3-XHB-DA

118988

Y7-118988

EATON-MOELLER

Hauptschalterbausatz, +Zusatzgriff, Baugrösse 3

NZM3-XHB-DA

Eaton Moeller series NZM– Kompaktleistungsschalter. Hauptschalterbausatz, +zusätzlicher Griff, Größe 3

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Türkupplung Drehgriff mit Drehantrieb. Zusätzlicher Drehgriff am Schalter mit "Deliberate Action"-Bedienung. Verlängerungswelle NZM.. -XV6 für Einbautiefe 600 mm, Verlängerungswelle NZM1/2-XV4 mit NZM1 für Einbautiefe 400 mm. Äußere Warntafel/Markierungstafel in Deutsch/Englisch. Schwarzes und gelbes Blitzsymbol. Externe Warntafel/Markierungsplatte kann aufgeclipst werden. Für eine verbesserte Sammelschienen-Tag-Abdeckung auf der Eingangsseite bestellen Sie bitte den IP2X-Schutz gegen Berührung mit einem Finger. Mit schwarzer Türkupplung, Drehgriff. Abschließbar in der 0-Position am Griff mit bis zu 3 Vorhängeschlössern, kann auch in I-Position modifiziert werden. Abschließbar am Schalter in der Stellung 0. Mit Türverriegelung verwendbar für NZM3(-4), PN3(-4), N(N/O)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $481.51
Stückpreis: $481.51
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
118988
Produkt Länge/Tiefe
440 mm
Produkthöhe
230 mm
Produktbreite
250 mm
Produktgewicht
2.7 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
Specially designed for North America
UL (Category Control Number DIHS)
NFPA79
UL508A
UL listed
CSA (Class No. 1437-01)
CE marking
CSA-C22.2 No. 5-09
CSA certified
CSA (File No. 22086)
UL489
IEC60947
UL (File No. E140305)
EAN
4015081171255
Modellcode
NZM3-XHB-DA

Produktspezifikationen

Typ
Zubehör Hauptschalter Bausatz
Besondere Merkmale
Externes Warnschild/Typenschild kann aufgeclipst werden. Für verbesserte Sammelschienen-Tag-Ummantelung auf der Eingangsseite, bitte IP2X-Schutz gegen Berührung mit dem Finger bestellen. Set zur Verwendung als Hauptschalter
Merkmale
mit schwarzem Türkupplungsdrehgriff
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Zusatzdrehgriff am Schalter mit Bedienungsweise „Bewusste Handlung/Deliberate Action“ entsprechend NFPA79 und UL508A Teil 2
Verlängerungsachse NZM…-XV6 für Einbautiefe 600 mm
Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch
Türkupplungsdrehgriff mit Drehantrieb
schwarz-gelber Blitzpfeil
Vorhängeschloss
Rahmen
NZM3
Benutzt mit
NZM3(-4)
PN3(-4)
N(S)3(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Die Türverriegelung wurde in der verriegelten AUS-Position nicht umgangen.
Türverriegelung in AUS mit max. 3 Vorhängeschlössern
Nachdem die Türverriegelung aktiviert wurde, darf nicht geöffnet werden, wenn das Gerät EINGESCHALTET oder AUSGELÖST ist. Darf nur bei AUS geöffnet werden
Verriegelungsvorrichtung
mit Türverriegelung
Kann auch in der Position I geändert werden
Abschließbar am Schalter in der Position 0
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 118988 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XHB-DA Y7-118988 118988 ES_118988.pdf 3 Mbytes NZM3-XHB-DA Y7-118988 118988 ES_118988.pdf
