> >>NZM4-XSR-R 289809 ELECTRIC Hauptschalterbausatz, Griff rot, seitlich rechts
Vorheriges Produkt Nächstes Produkt

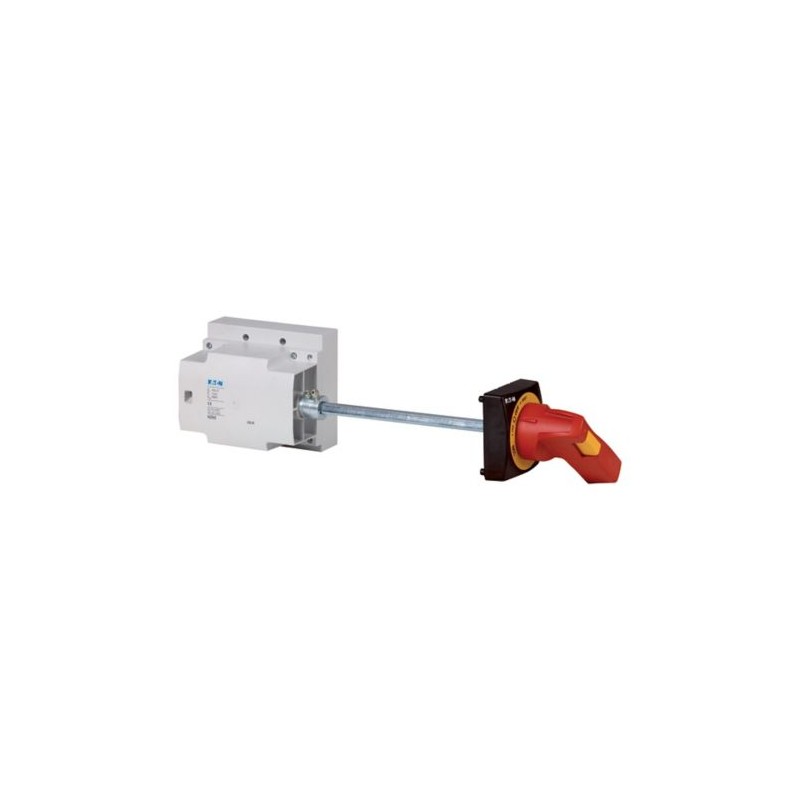

NZM4-XSR-R 289809 EATON ELECTRIC Hauptschalterbausatz, Griff rot, seitlich rechts Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XSR-R 289809 EATON ELECTRIC Hauptschalterbausatz, Griff rot, seitlich rechts

NZM4-XSR-R

289809

EATON-MOELLER

Hauptschalterbausatz, Griff rot, seitlich rechts

Mehr Infos


Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $312.04
Stückpreis: $312.04

Menge Preis
1+$312.04
2+$312.04
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Hauptschalterbausatz, Griff rot, seitlich rechts
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Türkupplungsdrehgriff mit Drehantrieb. Verlängerungsachse NZM..-XV4. Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch. Schwarz-gelber Blitzpfeil. Außenwarnschild/Bezeichnungsschild einclipsbar. Für erhöhten Berührungsschutz auf der Einspeiseseite IP2X Fingerschutz bestellen. Rot-Gelb für NOT-AUS. Abschließbar in 0-Stellung. am Griff mit max. 3 Vorhängeschlössern. Verwendbar für: NZM4(-4), N(S)4(-4)

Lieferprogramm

Lieferumfang
Türkupplungsdrehgriff mit Dreh- und Umlenkantrieb
Verlängerungsachse NZM…-XV4
Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch
schwarz-gelber Blitzpfeil
Sortiment
Zusatzausrüstung
Zubehör
Hauptschalterbausatz Seitenwandeinbau
Norm/Zulassung
UL/CSA, IEC
Baugröße
NZM4
Beschreibung
Bausatz zur Verwendung als Hauptschalter
Funktion
Betätigung des Schalters an der Schaltschrankseitenwand
Schaltermontage auf Montageplatte
Rot-Gelb für NOT-AUS
Schutzart
IP66
UL/CSA Type 4X, Type 12
Türverriegelung
Abschließbar in AUS mit max. 3 Vorhängeschlössern
Projektierungsinformation
Außenwarnschild/Bezeichnungsschild einclipsbar
Für erhöhten Berührungsschutz auf der Einspeiseseite IP2X Fingerschutz bestellen.
Betätigung
Betätigung rechts
verwendbar für
NZM4(-4)
N(S)4(-4)

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Handgriff für Schaltgeräte (EC000229)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Handgriff für Schaltgeräte ([email protected] [AKF012014])
Abschließbar
ja
Farbe
rot
Geeignet für NOT-AUS
ja
Mit Achse
ja
Geeignet für Leistungsschalter
ja
Geeignet für Lasttrennschalter
ja

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

Abmessungen

1230DIM-44

Datasheet - PDF

▲
Titel: Größe: Typ:
NZM4-XSR-R 289809 DE_289809.pdf 191 Kbytes NZM4-XSR-R 289809 DE_289809.pdf
