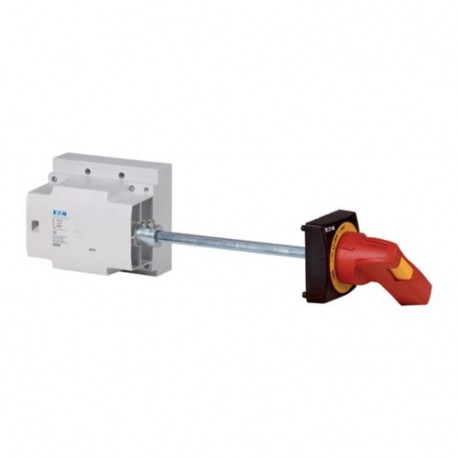

NZM4-XSR-L 289808 Y7-289808 EATON ELECTRIC Hauptschalterbausatz, Griff rot, seitlich links Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XSR-L 289808 Y7-289808 EATON ELECTRIC Hauptschalterbausatz, Griff rot, seitlich links

NZM4-XSR-L

289808

Y7-289808

EATON-MOELLER

Hauptschalterbausatz, Griff rot, seitlich links

NZM4-XSR-L

Eaton Moeller series NZM– Kompaktleistungsschalter. Hauptschalterbausatz, Griff rot, auf der linken Seite

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: Türkupplung Drehgriff mit Drehantrieb. Verlängerungswelle NZM...-XV4. Äußere Warntafel / Markierungstafel in Deutsch / Englisch. Schwarzes und gelbes Blitzsymbol. Äußere Warntafel / Markierungstafel kann aufgeclipst werden. Für eine verbesserte Stromschienen-Tag-Abdeckung auf der Eingangsseite bestellen Sie bitte die IP2X-Schutzart gegen Berührung mit einem Finger. Rot-Gelb für Notabschaltung . Abschließbar in der 0-Position am Griff mit max. 3 Vorhängeschlössern. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $375.71
Stückpreis: $375.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
289808
Produkt Länge/Tiefe
250 mm
Produkthöhe
165 mm
Produktbreite
165 mm
Produktgewicht
2.715 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL489
UL (Category Control Number DIHS)
UL (File No. E140305)
CE marking
IEC60947
UL listed
CSA (File No. 22086)
CSA-C22.2 No. 5-09
CSA certified
CSA (Class No. 1437-01)
EAN
4015082898083
Modellcode
NZM4-XSR-L

Produktspezifikationen

Benutzt mit
N(S)4(-4)
NZM4(-4)
Typ
Zubehör Hauptschalter-Bausatz für Seitenwand-Montage
Besondere Merkmale
Externes Warnschild/Typenschild kann aufgeclipst werden. Für verbesserte Sammelschienen-Tag-Ummantelung auf der Eingangsseite, bitte IP2X-Schutz gegen Berührung mit dem Finger bestellen. Set zur Verwendung als Hauptschalter
Merkmale
Rot-Gelb für NOT-AUS
Schaltermontage auf Montageplatte
Betätigung des Schalters an der Schaltschrankseitenwand
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch
Türkupplungsdrehgriff
Verlängerungsachse NZM…-XV4
schwarz-gelber Blitzpfeil
Vorhängeschloss
Rahmen
NZM4
Aktivierungstyp
Betätigung links
Geeignet für
Power circuit breaker
Lasttrennschalter
NOT-HALT
Abdeckungs-/Türtyp
Türverriegelung auf AUS mit max. 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 289808 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Ja
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12
