> EATON - MOELLER>Anlagen >XLB13504 143352 Y7-143352 ELECTRIC Gerüstrahmen, für BxT 1350x400mm
Vorheriges Produkt Nächstes Produkt

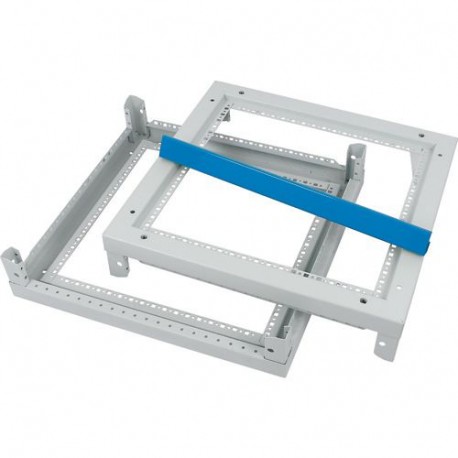

XLB13504 143352 Y7-143352 EATON ELECTRIC Gerüstrahmen, für BxT 1350x400mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XLB13504 143352 Y7-143352 EATON ELECTRIC Gerüstrahmen, für BxT 1350x400mm

XLB13504

143352

Y7-143352

EATON-MOELLER

Gerüstrahmen, für BxT=1350x400mm

XLB13504

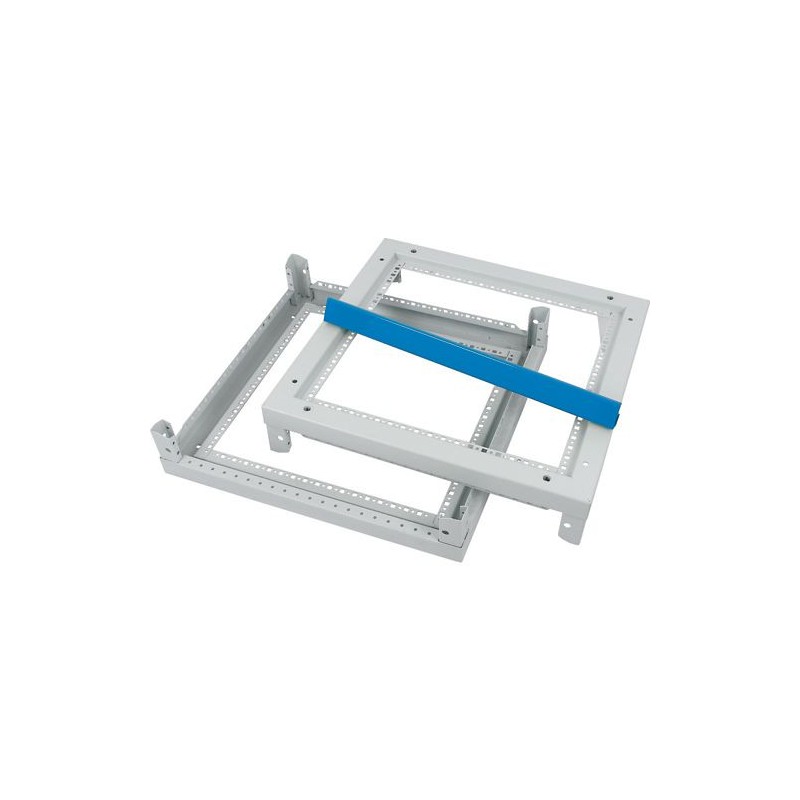

XLB13504 - Gerüstrahmen, für BxT= 1350 x 400mm, grau

Rahmen für Leerprofil, Ober- und Unterrahmen, mit Brandleiste RAL 5017, Stahlblech, inkl. Befestigungsmaterial, pulverbeschichtet in RAL 7035, Breite 1350 mm, Tiefe 400 mm

Mehr Infos


Schaltschranksysteme > Gehäuse/Schaltschrank (leer)

Anlagen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $390.92
Stückpreis: $390.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton xEnergy Light LV systems LV switchgear
Catalog Number
143352
Product Length/Depth
1350 mm
Product Height
240 mm
Product Width
375 mm
Product Weight
20.8 kg
Compliances
Contact Manufacturer
RoHS conform
Certifications
Contact Manufacturer
EAN
4015081400164
Model Code
XLB13504

Produktspezifikationen

Features
Mounting plate depth-adjustable
Connectable
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Not applicable.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Not applicable.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 690 V AC
10.9.3 Impulse withstand voltage
6 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Pollution degree
3
Surface finishing
Powder coating
Degree of protection
IK10
Other
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
4000 N
Number of locks
0
RAL-number
7035
Material
Steel
Mounting method
Wall fastening
Overvoltage category
IV
Installation type
Floor standing wall model
Protection class
I
Number of covers/doors
0
Permissible load of the enclosure according to IEC 62208 - max
5000 N
Permissible load of the door(s) according to IEC 62208 - max
1000 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
825 W
Number of connector holes
0

ETIM for 143352 Schaltschranksysteme (EC000261)
Merkmal Wert
Breite (EF000008) 375 mm
Höhe (EF000040) 240 mm
Tiefe (EF000049) 1350 mm
Werkstoff (EF002169) Stahl
Werkstoffgüte (EF001257) sonstige
Ausführung der Oberfläche (EF006569) pulverbeschichtet
Farbe (EF000007) grau
RAL-Nummer (EF000116) 7035
Freistehend (EF020363) Nein
Bodenstehendes Wandmodell (EF015208) Ja
Geeignet für Wandmontage (EF000664) Ja
Eckmodell (EF020814) Nein
Zwischeneinbau (EF022994) Nein
Koppelbar (EF001229) Ja
Mit Montageplatte (EF000118) Nein
Montageplatte tiefenverstellbar (EF006054) Ja
Geeignet für Wandeinbau (EF007536) Nein
Mastbefestigung (EF009582) Nein
Mit Tür (EF009169) Nein
Anzahl der Türen (EF000122) 0
Mit Sichttür (EF001089) Nein
Mit Lüftungstür (EF006279) Nein
Mit rückseitiger Tür (EF007381) Nein
Anzahl der Schlösser (EF000123) 0
Mit Oberteil (EF007965) Nein
Transparenter Deckel (EF011401) Nein
Geeignet für metrische Montage (EF005823) Nein
Schrägdach (EF009278) Nein
Vorprägungen (EF001039) Nein
EMV-Ausführung (EF001062) Ja
Schlagfestigkeit (EF004293) IK10
Schutzart (IP) (EF005474) sonstige
Schutzart (NEMA) (EF011959) sonstige
Wärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986) 825 W
Max. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987) 5000 N
Max. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988) 1000 N
Max. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989) 4000 N

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XLB13504 Y7-143352 143352 DE_143352.pdf 179 Kbytes XLB13504 Y7-143352 143352 DE_143352.pdf
