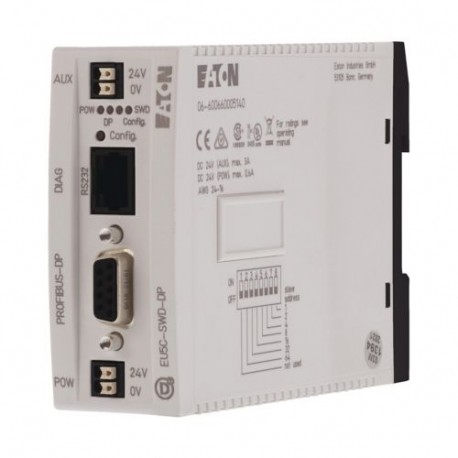

EU5C-SWD-DP 116308 Y7-116308 EATON ELECTRIC SWD-Gateway 58 SWD-Teilnehmer ein Profibus-DP
EU5C-SWD-DP
116308
Y7-116308
EATON-MOELLER
SWD-Gateway 58 SWD-Teilnehmer ein Profibus-DP
EU5C-SWD-DP
Eaton EU5C Gateway, SmartWire-DT, 58 SWD modules at PROFIBUS-DP
SmartWire-DT Gateway zum Anschluss an den Feldbus und zur Versorgung der SmartWire-DT Karte und Schaltgeräte. Der Anschluss an einen PROFIBUS-DP erfolgt über die 9-polige SUB-D Buchse als Slave. Automatische Baudratenerkennung von 9,6 kBit/s bis 12 Mbit/s. Der Adressbereich kann von 1-126 eingestellt werden. Es können bis zu 58 SmartWire-DT-Karten angeschlossen werden.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton EU5C Communication module
Katalognummer
116308
Produkt Länge/Tiefe
127 mm
Produkthöhe
90 mm
Produktbreite
35 mm
Produktgewicht
0.157 kg
Zertifikat(e)
IEC/EN 61131-2
CSA Class No.: 3211-07
CSA File No.: 2324643
EN 50178
UL File No.: E29184
CSA
UL Category Control No.: NKCR
UL
CSA Class No.: 3211-07
CSA File No.: 2324643
EN 50178
UL File No.: E29184
CSA
UL Category Control No.: NKCR
UL
EAN
4015081160488
Modellcode
EU5C-SWD-DP
Features & Functions
Merkmale
überlastsicher
Potenzialtrennung (Feldbus-Schnittstelle)
Potenzialtrennung (Feldbus-Schnittstelle)
Funktionen
Zum Anschluss an den Feldbus PROFIBUS-DP
Betriebsart
Adressvergabe über DIP-Schalter
General
Schutzart
IP20
Montageart
Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Tragschienenmontage möglich
Wand-/Direktmontage möglich
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Tragschienenmontage möglich
Wand-/Direktmontage möglich
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie
SmartWire-DT-Koordinatoren
Wiederholrate
1 s
Restwelligkeit
≤ 5 % (Eingangsspannung)
Geeignet für
Sicherheitsfunktionen
Anschlusskapazität
0,2 - 1,5 mm², eindrähtig
0,25 - 1,5 mm², feindrähtig mit Aderendhülse
24 - 16 AWG, ein- oder mehrdrähtig
0,25 - 1,5 mm², feindrähtig mit Aderendhülse
24 - 16 AWG, ein- oder mehrdrähtig
Spannungsart
DC
Ambient conditions, mechanical
Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Climatic environmental conditions
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Gemäß IEC 60068-2
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
55 °C
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)
Electro magnetic compatibility
Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
1 kV
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)
Stromstoßbemessung
0,5 kV, Versorgungskabel, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
Spann.einbr
≤ 10 ms, Überbrückung von Spannungseinbrüchen
Electrical rating
Einschaltstrom
12,5 A (für 6 ms)
Verlustleistung
Typisch 1 W
Bemessungssteuerspeisespannung
24 V DC (UPOW, -15 %/+20 %)
24 V DC (UAUX, -15 %/+20 %)
24 V DC (UAUX, -15 %/+20 %)
Bemessungsbetriebsstrom (Ie)
0,7 A
Bemessungsbetriebsspannung
14,5 V (± 3 % - SmartWire-DT)
Typisch UAUX -0,2 V (für 24 V DC Slaves)
Typisch UAUX -0,2 V (für 24 V DC Slaves)
Kurzschlussschutz
Ja, Kurzschlussfestigkeit, SmartWire-DT Versorgungsspannung
Nein, externe Sicherung FAZ Z3, Versorgungsspannung UAux
Nein, externe Sicherung FAZ Z3, Versorgungsspannung UAux
Versorgungsstrom - max
0.7 mA
Versorgungsspannung bei AC, 50 Hz - min
0 V
Versorgungsspannung bei AC, 50 Hz - max
0 V
Versorgungsspannung bei DC - min
20.4 V
Versorgungsspannung bei DC - max
28.8 V
Communication
Adressierung
Adressbereich: 1 - 126
Automatische Adresseinstellung
Automatische Adresseinstellung
Verbindung
SmartWire-DT-Gateway zum Anschluss von bis zu 58 SmartWire-DT-Modulen an den Feldbus und zur Versorgung der SmartWire-DT-Module und -Schaltgeräte.
SmartWire-DT Flachstecker SWD4-8MF2
Dient zum Anschluss des SmartWire-DT-Kommunikationssystems an industrielle Feldbussysteme. Stromversorgung von SmartWire-DT-Modulen und Schaltanlagen
Der Anschluss an PROFIBUS-DP erfolgt über die 9-polige SUB-D-Buchse als Slave.
SmartWire-DT Flachstecker SWD4-8MF2
Dient zum Anschluss des SmartWire-DT-Kommunikationssystems an industrielle Feldbussysteme. Stromversorgung von SmartWire-DT-Modulen und Schaltanlagen
Der Anschluss an PROFIBUS-DP erfolgt über die 9-polige SUB-D-Buchse als Slave.
Anschlussart
SWD: Stecker, 8-polig
1 x D-SUB-Buchse, 9-polig, Feldbus
Push-in-Klemmen, Versorgungsspannung
1 x D-SUB-Buchse, 9-polig, Feldbus
Push-in-Klemmen, Versorgungsspannung
Datenübtrag.rate
240 Byte, Feldbusschnittstelle, Ausgabedaten, max.
250 kBit/s, SmartWire-DT
Automatische Baudratenerkennung für Raten zwischen 9.6 kbit/s und 12 Mbit/s.
125 kBit/s, SmartWire-DT
240 Byte, Feldbusschnittstelle, Eingabedaten, max.
Bis zu 12 MBit/s, Feldbusschnittstelle
250 kBit/s, SmartWire-DT
Automatische Baudratenerkennung für Raten zwischen 9.6 kbit/s und 12 Mbit/s.
125 kBit/s, SmartWire-DT
240 Byte, Feldbusschnittstelle, Eingabedaten, max.
Bis zu 12 MBit/s, Feldbusschnittstelle
Schn.st.
Teilnehmertyp: PROFIBUS-DP-Slave
Statusanzeige Feldbusschnittstelle für DP mit Mehrfarben-LEDs
Abschlusswiderstand über Feldbusanschlüsse schaltbar
Statusanzeige Feldbusschnittstelle für DP mit Mehrfarben-LEDs
Abschlusswiderstand über Feldbusanschlüsse schaltbar
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Konfigurierbare grüne oder rote LED
Statusanzeige des SmartWire-DT Masters: Grüne und rote LEDs
Statusanzeige der Versorgungsspannung: LED
Statusanzeige des SmartWire-DT Masters: Grüne und rote LEDs
Statusanzeige der Versorgungsspannung: LED
Anzahl der Module
58 (SmartWire-DT)
Protokoll
DeviceNet
PROFIBUS-DP
PROFIBUS-DP
Stati.
2 - 125, Teilnehmeradresse, Feldbusschnittstelle
SWD-Master, SmartWire-DT-Netzwerk
SWD-Master, SmartWire-DT-Netzwerk
Safety
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Versorgungsspannung UAUX: nein
Zwischen UPow und 15-V-SmartWire-DT Versorgungsspannung: nein
Zwischen UPow und 15-V-SmartWire-DT Versorgungsspannung: nein
Verpolungsschutz
Ja, für Versorgungsspannung (Siemens MPI optional)
Ja
Ja
Design verification
Geräteverlustleistung, stromabhängig pvid
3.8 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen CAN (EF017563) | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Ja |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard eGPRS (EF009703) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard LTE (EF009709) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 35 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 127 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU5C-SWD-DP Y7-116308 116308 DE_174753.pdf | 6 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
