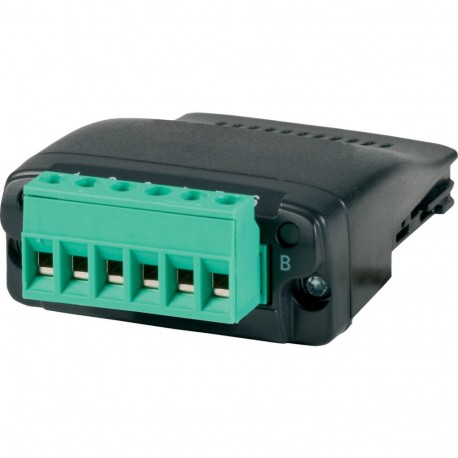

DXA-EXT-3DI1RO 169036 Y7-169036 EATON ELECTRIC Erweiterungsmodul 3DI,1RO für Frequenzumrichter DA1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DXA-EXT-3DI1RO 169036 Y7-169036 EATON ELECTRIC Erweiterungsmodul 3DI,1RO für Frequenzumrichter DA1

DXA-EXT-3DI1RO

169036

Y7-169036

EATON-MOELLER

Erweiterungsmodul 3DI,1RO für Frequenzumrichter DA1

DXA-EXT-3DI1RO

Eaton DA1 Erweiterung für DA1 Frequenzumrichter (3 DI, 1REL)

I/O-Erweiterung, Subrange: I/O-Erweiterung, Beschreibung: 3 digitale Eingänge (+24 V), 1 Relaisausgang (S/O, 250 V AC, max. 6 A/ 30 V DC, max. 5 A), Zur Verwendung mit: DA1, Anschlusstechnik: Steckmodul mit Steckklemmen, 6-polig

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Frequenzregler

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $114.86
Stückpreis: $114.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DA1 Accessory I/O expansion
Katalognummer
169036
Produkt Länge/Tiefe
38 mm
Produkthöhe
170 mm
Produktbreite
120 mm
Produktgewicht
0.03 kg
Zertifikat(e)
CSA-C22.2 No. 14
UL File No.: E172143
Certified by UL for use in Canada
UL
IEC/EN61800-3
UL Category Control No.: NMMS, NMMS7
UL report applies to both US and Canada
IEC/EN61800-5
CE
UL 508C
EAN
4015081655298
Modellcode
DXA-EXT-3DI1RO

Allgemein

Art des Zubehörs/Ersatzteils
Erweiterungsmodul
Schutzart
IP00
Produktkategorie
Zubehör
Geeignet für
Nebenstromkreise, (UL/CSA)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
50 °C

Hauptkreis

Nennspannung - max.
250 V

Steuerkreis

Eingang
3 Digital-Eingänge (24 V)
Ausgang
1 Relais-Ausgang (S, 250 V AC, max. 6 A/ 30 V DC, max. 5 A)

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 169036 Niederspannungsschaltgeräte (EC002025)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Erweiterungsmodul
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DXA-EXT-3DI1RO Y7-169036 169036 DE_169360.pdf 7 Mbytes DXA-EXT-3DI1RO Y7-169036 169036 DE_169360.pdf
