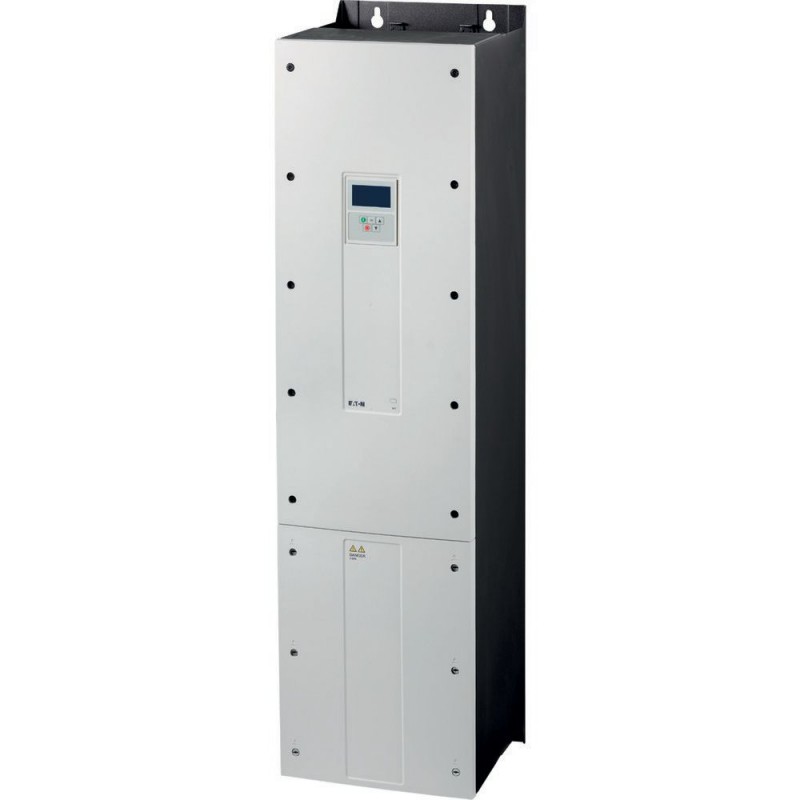

DA1-34240FB-B55C 169407 Y7-169407 EATON ELECTRIC PowerXL Antrieb Serie DA1
DA1-34240FB-B55C
169407
Y7-169407
EATON-MOELLER
PowerXL Antrieb - Serie DA1
DA1-34240FB-B55C
Frequenzumrichter, 400 V AC, 3-phasig, 240 A, 132 kW, IP55/NEMA 12, Funkentstörfilter, OLED-Anzeige, Zwischenkreisdrossel
Frequenzumrichter, Teilegruppenreferenz (z.B. DIL): DA1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung mit Ve: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom Bei 150% Überlast: Ie = 240 A, Hinweis: Bemessungsbetriebsstrom bei einer Betriebsfrequenz von 4 kHz und einer Umgebungslufttemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, zugeordnete Motorleistung Hinweis: für normal innen- und außenbelüftete 4-polige Drehstrom-Asynchronmotoren mit 1500 U/min-1 bei 50 Hz oder 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 132 kW, 150 % Überlast: IM = 231 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 200 PS, Zugeordnete Motorleistung 150 % Überlast: IM = 240 A, Schutzart: IP55/NEMA 12, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Feldbusanbindung (optional): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Ausgestattet mit: Funkentstörfilter, Bremschopper, Zusätzlicher Leiterplattenschutz, OLED-Display, Zwischenkreisdrossel, Baugröße: FS7 , Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Sicherheitsanforderungen: IEC/EN 61800-5-1
Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV
Power XL Frequenzumrichter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Product Name
Eaton DA1 Variable frequency drive
Catalog Number
169407
Product Length/Depth
341 mm
Product Height
1280 mm
Product Width
330 mm
Product Weight
80 kg
Certifications
RoHS, ISO 9001
Specification for general requirements: IEC/EN 61800-2
EAC
IEC/EN61800-3
RCM
UL 508C
UL File No.: E172143
IEC/EN 61800-3
UkrSEPRO
Certified by UL for use in Canada
CSA-C22.2 No. 14
IEC/EN61800-5
UL
CUL
Safety: EN 61800-5-1: 2003
UL Category Control No.: NMMS, NMMS7
CE
UL report applies to both US and Canada
DNV
Specification for general requirements: IEC/EN 61800-2
EAC
IEC/EN61800-3
RCM
UL 508C
UL File No.: E172143
IEC/EN 61800-3
UkrSEPRO
Certified by UL for use in Canada
CSA-C22.2 No. 14
IEC/EN61800-5
UL
CUL
Safety: EN 61800-5-1: 2003
UL Category Control No.: NMMS, NMMS7
CE
UL report applies to both US and Canada
DNV
Catalog Notes
The brake resistors are assigned based on the maximum rated power of the variable frequency drive. Additional brake resistors and designs (e.g. different duty cycles) are available upon request.
EAN
4015081658473
Model Code
DA1-34240FB-B55C
Allgemein
Cable length
C2 ≤ 5 m, Radio interference level, maximum motor cable length
C3 ≤ 25 m, Radio interference level, maximum motor cable length
150 m, unscreened, maximum permissible, Motor feeder
200 m, screened, with motor choke, maximum permissible, Motor feeder
300 m, unscreened, with motor choke, maximum permissible, Motor feeder
100 m, screened, maximum permissible, Motor feeder
C3 ≤ 25 m, Radio interference level, maximum motor cable length
150 m, unscreened, maximum permissible, Motor feeder
200 m, screened, with motor choke, maximum permissible, Motor feeder
300 m, unscreened, with motor choke, maximum permissible, Motor feeder
100 m, screened, maximum permissible, Motor feeder
Communication interface
OP-Bus (RS485), built in
DeviceNet, optional
Modbus-TCP, optional
PROFIBUS, optional
Modbus RTU, built in
PROFINET, optional
Ethernet IP, optional
EtherCAT, optional
SmartWire-DT, optional
CANopen®, built in
DeviceNet, optional
Modbus-TCP, optional
PROFIBUS, optional
Modbus RTU, built in
PROFINET, optional
Ethernet IP, optional
EtherCAT, optional
SmartWire-DT, optional
CANopen®, built in
Connection to SmartWire-DT
In conjunction with DX-NET-SWD1 SmartWire DT module
Yes
Yes
Degree of protection
NEMA 12
IP55
IP55
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Fitted with:
Control unit
PC connection
Additional PCB protection
Radio interference suppression filter
Internal DC link
Brake chopper
DC link choke
IGBT inverter
OLED display
Breaking resistance
PC connection
Additional PCB protection
Radio interference suppression filter
Internal DC link
Brake chopper
DC link choke
IGBT inverter
OLED display
Breaking resistance
Frame size
FS7
Functions
4-quadrant operation possible
Mounting position
Vertical
Product Category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Protocol
CAN
MODBUS
EtherNet/IP
PROFINET IO
DeviceNet
PROFIBUS
Other bus systems
TCP/IP
MODBUS
EtherNet/IP
PROFINET IO
DeviceNet
PROFIBUS
Other bus systems
TCP/IP
Safety function/level
STO (Safe Torque Off, SIL2, PLc Cat 2)
Suitable for
Branch circuits, (UL/CSA)
Radio interference class
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Klimatische Umweltbedingungen
Altitude
Max. 4000 m
Max. 1000 m
Above 1000 m with 1 % derating per 100 m
Max. 1000 m
Above 1000 m with 1 % derating per 100 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
40 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient operating temperature at 150% overload - max
40 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
60 °C
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion
Hauptkreis
Efficiency
98.2 % (η)
Heat dissipation at current/speed
1000 W at 50% current and 0% speed
1300 W at 50% current and 50% speed
1500 W at 50% current and 90% speed
1750 W at 100% current and 0% speed
2340 W at 100% current and 50% speed
2700 W at 100% current and 90% speed
590 W at 25% current and 0% speed
900 W at 25% current and 50% speed
1300 W at 50% current and 50% speed
1500 W at 50% current and 90% speed
1750 W at 100% current and 0% speed
2340 W at 100% current and 50% speed
2700 W at 100% current and 90% speed
590 W at 25% current and 0% speed
900 W at 25% current and 50% speed
Input current ILN at 150% overload
244.5 A
Leakage current at ground IPE - max
4.75 mA
Mains switch-on frequency
Maximum of one time every 30 seconds
Mains voltage - min
380 V
Mains voltage - max
480 V
Operating mode
Optional: Vector control with feedback (CLV)
Speed control with slip compensation
Sensorless vector control (SLV)
U/f control
Speed control with slip compensation
Sensorless vector control (SLV)
U/f control
Output frequency - min
0 Hz
Output frequency - max
500 Hz
Output voltage (U2)
400 V AC, 3-phase
480 V AC, 3-phase
480 V AC, 3-phase
Overload current IL at 150% overload
360 A
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
48 Hz
Rated frequency - max
62 Hz
Rated operational current (Ie) at 150% overload
240 A
Rated operational power at 380/400 V, 50 Hz, 3-phase
132 kW
Rated operational voltage
400 V AC, 3-phase
480 V AC, 3-phase
480 V AC, 3-phase
Resolution
0.1 Hz (Frequency resolution, setpoint value)
Short-circuit protection rating
350 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Starting current - max
200 %, IH, max. starting current (High Overload), for 4 seconds every 40 seconds, Power section
Supply frequency
50/60 Hz
Switching frequency
4 kHz, 4 - 12 kHz adjustable (audible), fPWM, Power section, Main circuit
System configuration type
AC supply systems with earthed center point
Voltage rating - max
480 VAC
Bemessungsbetriebsleistung
Assigned motor current IM at 400 V, 50 Hz, 150% overload
231 A
Assigned motor current IM at 440 - 480 V, 60 Hz, 150% overload
240 A
Assigned motor power at 460/480 V, 60 Hz, 3-phase
200 HP
Scheinleistung
Apparent power at 400 V
166.28 kVA
Apparent power at 480 V
199.53 kVA
Trennfunktion
Braking resistance
6 Ω
Braking torque
Max. 100 % of rated operational current Ie, variable, DC - Main circuit
Max. 100 % of rated operational current Ie with external braking resistor - Main circuit
Max. 30 % MN, Standard - Main circuit
Max. 100 % of rated operational current Ie with external braking resistor - Main circuit
Max. 30 % MN, Standard - Main circuit
Switch-on threshold for the braking transistor
780 VDC
Steuerkreis
Number of inputs (analog)
2
Number of inputs (digital)
5
Number of outputs (analog)
2
Number of outputs (digital)
2
Number of relay outputs
2 (parameterizable, 1 N/O and 1 changeover contact, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Rated control voltage (Uc)
24 V DC (external, max. 100 mA)
Bauartnachweis
Equipment heat dissipation, current-dependent Pvid
2376 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
240 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Merkmal | Wert |
|---|---|
| Netzspannung (EF006780) | 380 V |
| Netzfrequenz (EF006783) | 50/60 Hz |
| Eingangsphasenzahl (EF007117) | 3 |
| Ausgangsphasenzahl (EF006998) | 3 |
| Max. Ausgangsfrequenz (EF007350) | 500 Hz |
| Max. Ausgangsspannung (EF009560) | 500 V |
| Nennausgangsstrom I2N (EF009561) | 240 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) | 132 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) | 132 kW |
| Leistungsaufnahme (EF000346) | 2376 W |
| Relative symmetrische Netzfrequenztoleranz (EF007454) | 10 % |
| Relative symmetrische Netzspannungstoleranz (EF007453) | 10 % |
| Anzahl der analogen Ausgänge (EF001995) | 2 |
| Anzahl der analogen Eingänge (EF001994) | 2 |
| Anzahl der digitalen Ausgänge (EF001993) | 2 |
| Anzahl der digitalen Eingänge (EF001992) | 5 |
| Mit Bedienelement (EF001538) | Ja |
| Einsatz im Industriebereich zulässig (EF007294) | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) | Ja |
| Unterstützt Protokoll für TCP/IP (EF003050) | Ja |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Ja |
| Unterstützt Protokoll für CAN (EF003053) | Ja |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Ja |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Ja |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für BACnet (EF011944) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Mit PC-Anschluss (EF006107) | Ja |
| Bremschopper integriert (EF007293) | Ja |
| 4-Quadrantenbetrieb möglich (EF006803) | Ja |
| Art des Umrichters (EF006978) | U-Umrichter |
| Schutzart (IP) (EF005474) | IP55 |
| Schutzart (NEMA) (EF011959) | 12 |
| Höhe (EF000040) | 1280 mm |
| Breite (EF000008) | 330 mm |
| Tiefe (EF000049) | 341 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
