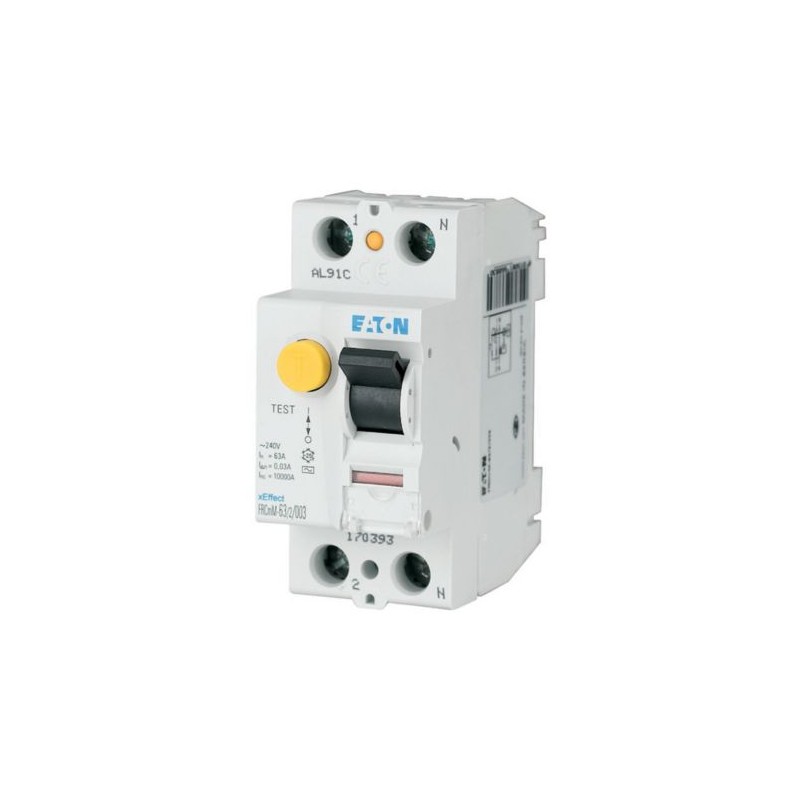

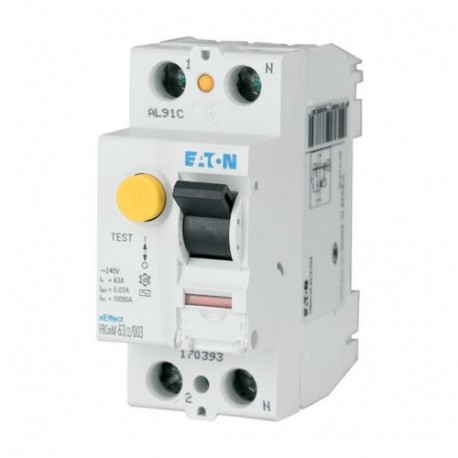

FRCMM-80/2/003-A-110 180610 Y7-180610 EATON ELECTRIC FI-Schalter, 80A, 2p, 30mA, Typ A, 110V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRCMM-80/2/003-A-110 180610 Y7-180610 EATON ELECTRIC FI-Schalter, 80A, 2p, 30mA, Typ A, 110V

FRCMM-80/2/003-A-110

180610

Y7-180610

EATON-MOELLER

FI-Schalter, 80A, 2p, 30mA, Typ A, 110V

Int. differential FRCMM, 80A, 2p, 30mA, Klasse A, 110V

Eaton Moeller series xEffect – FRCmM Typ AC, A, U, R Fehlerstromschutzschalter. Fehlerstrom-Schutzschalter, 80A, 2p, 30mA, Typ A, 110V

Netzspannungsunabhängiger Fehlerstromschutzschalter für Fehlerschutz und Zusatzschutz, 80A, 2p, 30 mA, Typ A, 110V

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $331.72
Stückpreis: $331.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
Katalognummer
180610
Produkt Länge/Tiefe
80 mm
Produkthöhe
76 mm
Produktbreite
35 mm
Produktgewicht
0.202 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EN45545-2
IEC 61373
EAN
4015081757756
Modellcode
FRCMM-80/2/003-A-110

Lieferprogramm

Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
unverzögert
Stromstärkewert
80 A
Bemessungskurzschlussfestigk.
10 kA mit Vorsicherung
Fehlerstromwert
30 mA
Empfindlichkeitstyp
Pulsstromempfindlich
Impulsstromfestigkeit
250 A (8/20 μs) stoßstromfest
bedingt stoßstromfest 250 A
Typ
  • FRCmM
  • Fehlerstromschutzschalter
  • Typ A

Technische Daten - elektrisch

Nennspannung (IEC/EN 60947-2)
110 V
Bemessungsbetriebsspannung (Ue) - max
110 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.03 A
Bemessungsfehlerstrom - max
0.03 A
Bemessungsfrequenz
50 Hz / 60 Hz
Kurzschlussfestigkeit
80 A (max. zulässige Vorsicherung)
Ableitstromtyp
A
Bemessungsfehlerschaltvermögen
800 A
Zulässige Überlast der Vorsicherung - max
80 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.25 kA
Teststromkreisbereich
94 V AC - 121 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technische Daten - mechanisch

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
70.5 mm
Montagemethode
Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
DIN-Schiene
Einbaulage
beliebig
Schutzart
IP20, IP40 mit passendem Gehäuse
IP20
Statusanzeige
Weiß/blau
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschlusskapazität (eindrähtig)
1,5 mm² - 35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschlusskapazität (mehrdrähtig)
16 mm² (2x)
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Anschlusskapazität (Kabel)
M5 (mit Kreuzschlitzschraube nach EN ISO 4757-Z2, PZ2)
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anzugsdrehmoment
2 Nm - 2,4 Nm
Farbe Kontaktstellungsanzeige
Rot/Grün
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Zulässige Lager- bzw. Transporttemperatur - min
-35 °C
Zulässige Lager- bzw. Transporttemperatur - max
60 °C
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2

Bauartnachweis nach IEC/EN 61439 - Technische Daten

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
80 A
Verlustleistung pro Pol, stromabhängig
6.75 W
Verlustleistung des Betriebsmittels, stromabhängig
13,5 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Merkmale
FI-Schutzschalter
Zusatzeinrichtungen möglich
Ausstattung:
Verriegelungsvorrichtung
Besondere Merkmale
  • Stromprüfzeichen gemäß Beschriftung
  • Maximale Betriebstemperatur ist 75 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 1.2 % je 1 °C
Benutzt mit
Fehlerstromschutzschalter
Typ A
FRCmM

ETIM for 180610 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 110 V
Bemessungsstrom (EF000227) 80 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) A
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.25 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50/60 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 70.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRCMM-80/2/003-A-110 Y7-180610 180610 EN_243133.pdf 551 Kbytes FRCMM-80/2/003-A-110 Y7-180610 180610 EN_243133.pdf
