> EATON - MOELLER>Modulare Schaltanlage - Industrie >FRCMM-125/2/003 187810 Y7-187810 ELECTRIC FI-Schalter, 125A, 2p, 30mA, Typ AC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

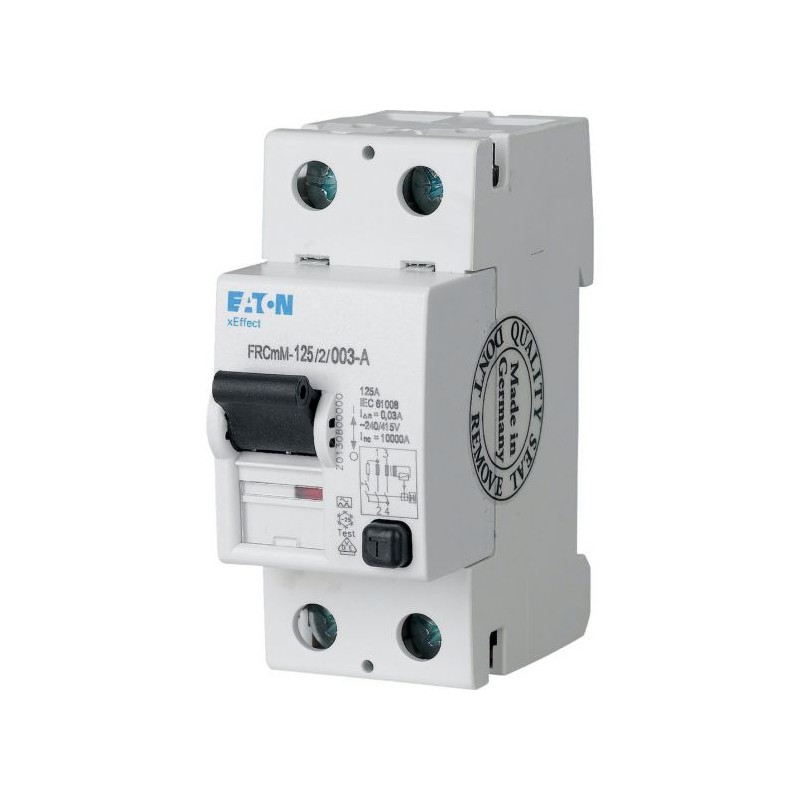

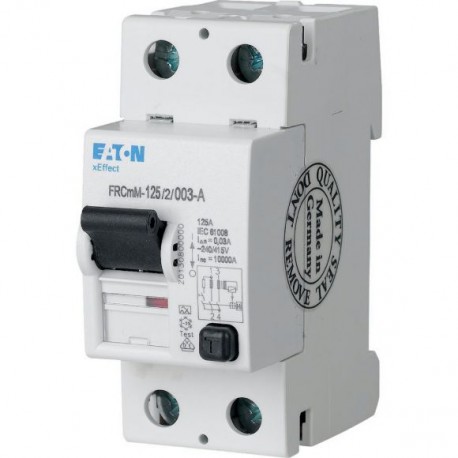

FRCMM-125/2/003 187810 Y7-187810 EATON ELECTRIC FI-Schalter, 125A, 2p, 30mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRCMM-125/2/003 187810 Y7-187810 EATON ELECTRIC FI-Schalter, 125A, 2p, 30mA, Typ AC

FRCMM-125/2/003

187810

Y7-187810

EATON-MOELLER

FI-Schalter, 125A, 2p, 30mA, Typ AC

FRCMM-125/2/003

Eaton Moeller series xEffect – FRCmM-125 Typ A RCCB. FI-Schutzschalter (RCCB), 125A, 2p, 30mA, Typ AC

Fehlerstromschutzschalter, 2-polig, Bemessungsstrom In:, Bemessungskurzschlussfestigkeit Icn: 10 mit Vorsicherung kA, Bemessungsfehlerstrom Iδn: 0,03 A

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,054.56
Stückpreis: $1,054.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FRCmM-125 Type A RCCB
Katalognummer
187810
Produkt Länge/Tiefe
90 mm
Produkthöhe
80 mm
Produktbreite
40 mm
Produktgewicht
0.27 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EAN
4015081854943
Modellcode
FRCMM-125/2/003

Delivery program

Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
unverzögert
Stromstärkewert
125 A
Bemessungskurzschlussfestigk.
10 kA mit Vorsicherung
Fehlerstromwert
30 mA
Empfindlichkeitstyp
Empfindlich auf Wechselstrom
Impulsstromfestigkeit
250 A (8/20 μs) stoßstromfest
bedingt stoßstromfest 250 A
Typ
  • FRCmM
  • Fehlerstromschutzschalter
  • Typ Wechselstrom

Technical data - electrical

Nennspannung (IEC/EN 60947-2)
240 V AC
Bemessungsbetriebsspannung (Ue) - max
240 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.03 A
Bemessungsfehlerstrom - max
0.03 A
Bemessungsfrequenz
50 Hz
Kurzschlussfestigkeit
125 A (max. zulässige Vorsicherung)
Ableitstromtyp
AC
Bemessungsfehlerschaltvermögen
1250 A
Zulässige Überlast der Vorsicherung - max
80 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.25 kA
Teststromkreisbereich
184 V AC - 250 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technical data - mechanical

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
77.5 mm
Montagemethode
DIN-Schiene
Schnelle Befestigung für DIN-Schiene EN 50022
Einbaulage
beliebig
Schutzart
IP20
IP20, IP40 mit passendem Gehäuse
Statusanzeige
Umschalter Mittelstellung
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschlusskapazität (eindrähtig)
1.5 mm² - 16 mm² (2x)
1,5 mm² - 50 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
50 mm²
Anschlusskapazität (mehrdrähtig)
1,5 mm² - 5 mm²
1.5 mm² - 16 mm² (2x)
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Farbe Kontaktstellungsanzeige
Rot/Grün
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
125 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
18 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Additional information

Merkmale
Zusatzeinrichtungen möglich
FI-Schutzschalter
Ausstattung:
Verriegelungsvorrichtung
Besondere Merkmale
  • Stromprüfzeichen gemäß Beschriftung
  • Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 2.2 % je 1 °C
Benutzt mit
Typ Wechselstrom
Fehlerstromschutzschalter
FRCmM

ETIM for 187810 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 240 V
Bemessungsstrom (EF000227) 125 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.25 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 77.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRCMM-125/2/003 Y7-187810 187810 DE_187810.pdf 119 Kbytes FRCMM-125/2/003 Y7-187810 187810 DE_187810.pdf
