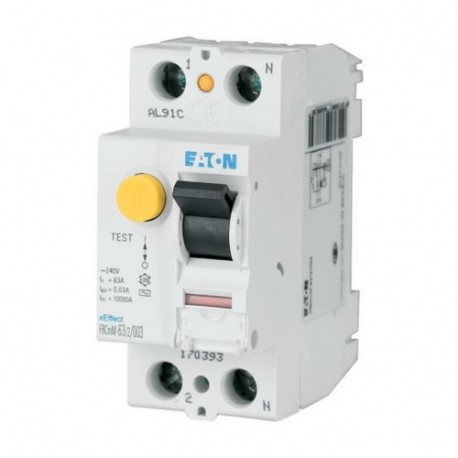

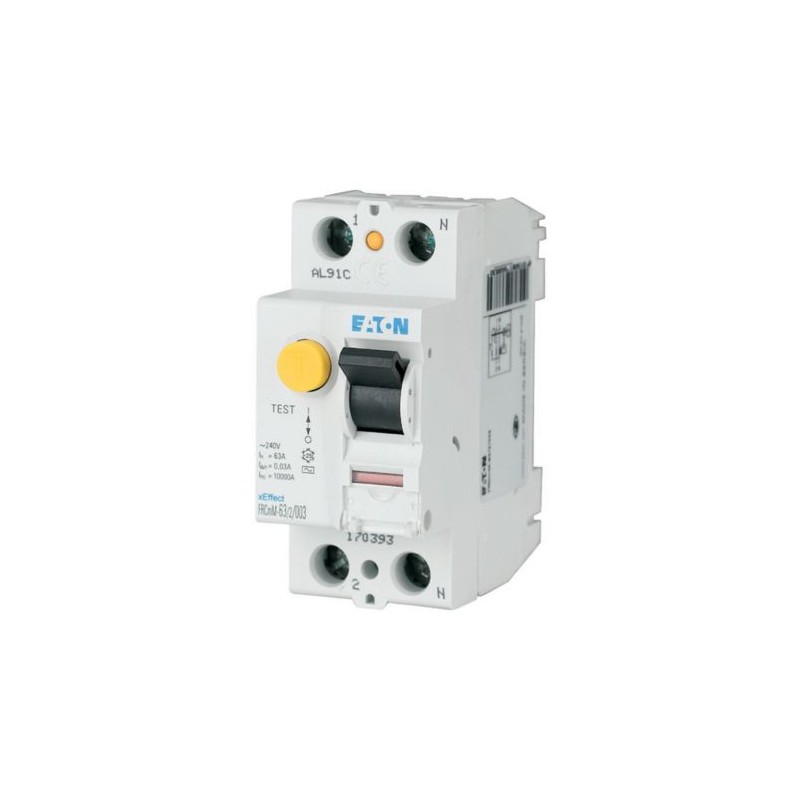

FRCMM-100/2/03 180781 Y7-180781 EATON ELECTRIC FI-Schalter, 100A, 2p, 300mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRCMM-100/2/03 180781 Y7-180781 EATON ELECTRIC FI-Schalter, 100A, 2p, 300mA, Typ AC

FRCMM-100/2/03

180781

Y7-180781

EATON-MOELLER

FI-Schalter, 100A, 2p, 300mA, Typ AC

FRCMM-100/2/03

Eaton Moeller series xEffect – FRCmM Typ AC, A, U, R Fehlerstromschutzschalter. Netzspannungsunabhängiger Fehlerstrom-Schutzschalter für Fehlerschutz und zusätzlichen Schutz, 100A, 2p, 300 mA, Typ Wechselstrom

Netzspannungsunabhängiger Fehlerstromschutzschalter für Fehlerschutz und Zusatzschutz, 100A, 2p, 300 mA, Typ AC

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $411.15
Stückpreis: $411.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
Katalognummer
180781
Produkt Länge/Tiefe
80 mm
Produkthöhe
76 mm
Produktbreite
35 mm
Produktgewicht
0.202 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EN45545-2
IEC 61373
EAN
4015081759491
Modellcode
FRCMM-100/2/03

Lieferprogramm

Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
unverzögert
Stromstärkewert
100 A
Bemessungskurzschlussfestigk.
10 kA mit Vorsicherung
Fehlerstromwert
300 mA
Empfindlichkeitstyp
Wechselstromempfindlich
Impulsstromfestigkeit
250 A (8/20 μs) stoßstromfest
bedingt stoßstromfest 250 A
Typ
  • FRCmM
  • Fehlerstromschutzschalter
  • Typ Wechselstrom

Technische Daten - elektrisch

Nennspannung (IEC/EN 60947-2)
240 V AC
Bemessungsbetriebsspannung (Ue) - max
240 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.3 A
Bemessungsfehlerstrom - max
0.3 A
Bemessungsfrequenz
50 Hz
Kurzschlussfestigkeit
100 A (max. zulässige Vorsicherung)
Ableitstromtyp
Wechselstrom
Bemessungsfehlerschaltvermögen
1000 A
Zulässige Überlast der Vorsicherung - max
80 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.25 kA
Teststromkreisbereich
184 V AC - 250 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technische Daten - mechanisch

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
70.5 mm
Montagemethode
Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
DIN-Schiene
Einbaulage
beliebig
Schutzart
IP20
IP20, IP40 mit passendem Gehäuse
Statusanzeige
Weiß/blau
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschlusskapazität (eindrähtig)
1,5 mm² - 35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschlusskapazität (mehrdrähtig)
16 mm² (2x)
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Anschlusskapazität (Kabel)
M5 (mit Kreuzschlitzschraube nach EN ISO 4757-Z2, PZ2)
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anzugsdrehmoment
2 Nm - 2,4 Nm
Farbe Kontaktstellungsanzeige
Rot/Grün
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Zulässige Lager- bzw. Transporttemperatur - min
-35 °C
Zulässige Lager- bzw. Transporttemperatur - max
60 °C
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2

Bauartnachweis nach IEC/EN 61439 - Technische Daten

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
100 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
13,6 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Merkmale
FI-Schutzschalter
Zusatzeinrichtungen möglich
Ausstattung:
Verriegelungsvorrichtung
Besondere Merkmale
  • Stromprüfzeichen gemäß Beschriftung
  • Maximale Betriebstemperatur ist 75 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 1.2 % je 1 °C
Benutzt mit
FRCmM
Typ Wechselstrom
Fehlerstromschutzschalter

ETIM for 180781 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 240 V
Bemessungsstrom (EF000227) 100 A
Bemessungsfehlerstrom (EF002358) 0.3 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.25 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 70.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein
