> EATON - MOELLER>Leistungsschalter NZM >NZM4-4-XKB 266831 Y7-266831 ELECTRIC Flachbandklemme, 4p, Baugrösse 4
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

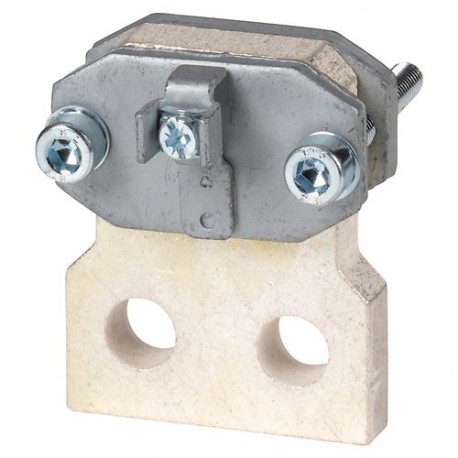

NZM4-4-XKB 266831 Y7-266831 EATON ELECTRIC Flachbandklemme, 4p, Baugrösse 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-4-XKB 266831 Y7-266831 EATON ELECTRIC Flachbandklemme, 4p, Baugrösse 4

NZM4-4-XKB

266831

Y7-266831

EATON-MOELLER

Flachbandklemme, 4p, Baugrösse 4

NZM4-4-XKB

Eaton Moeller series NZM– Kompaktleistungsschalter. Flachkabelklemme, 4p, Größe 4

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Teile-Nr. Enthält Teile für eine Klemme, die sich oben oder unten für 3- oder 4-polige Schalter befindet. Umrüstsatz für Leistungsschalter mit Schraubanschluss. Isolierung mit NZM4(-4)-XKSA-Abdeckung oder NZM4(-4)-XKP-Phasentrenner erforderlich. Wenn der Leistungsschalter auf einer leitfähigen Montageplatte installiert ist, ist die Verwendung der Abdeckung NZM4(4)-XKSA obligatorisch. Ein Standard mit Steuerklemme für 1x0,75-2,5 mm² oder 2x0,75-1,5 mm² Kupferleiter. Verwendbar für NZM4-4, N4-4

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $173.68
Stückpreis: $173.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
266831
Produkt Länge/Tiefe
61 mm
Produkthöhe
52 mm
Produktbreite
200 mm
Produktgewicht
1.394 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015082668310
Modellcode
NZM4-4-XKB

Produktspezifikationen

Benutzt mit
NZM4-4, N4-4
Typ
Zubehör-Klemme
Stromstärkewert
≦ 1100 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM4
Geeignet für
4-polig
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
6 Segmente à 16 mm x 0,8 mm bis 10 Segmente à 32 mm x 1 mm (2x)
Ausführung
Andere

ETIM for 266831 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 4
Ausführung (EF000010) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-4-XKB Y7-266831 266831 ES_266829.pdf 2 Mbytes NZM4-4-XKB Y7-266831 266831 ES_266829.pdf
