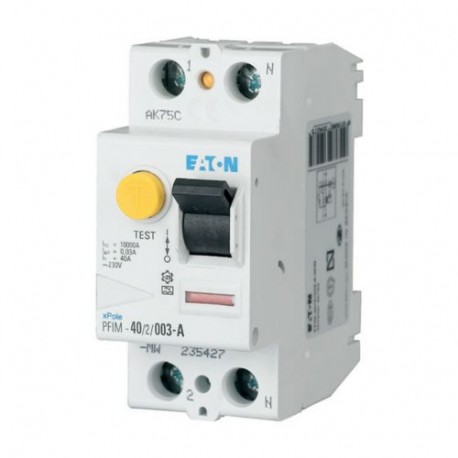

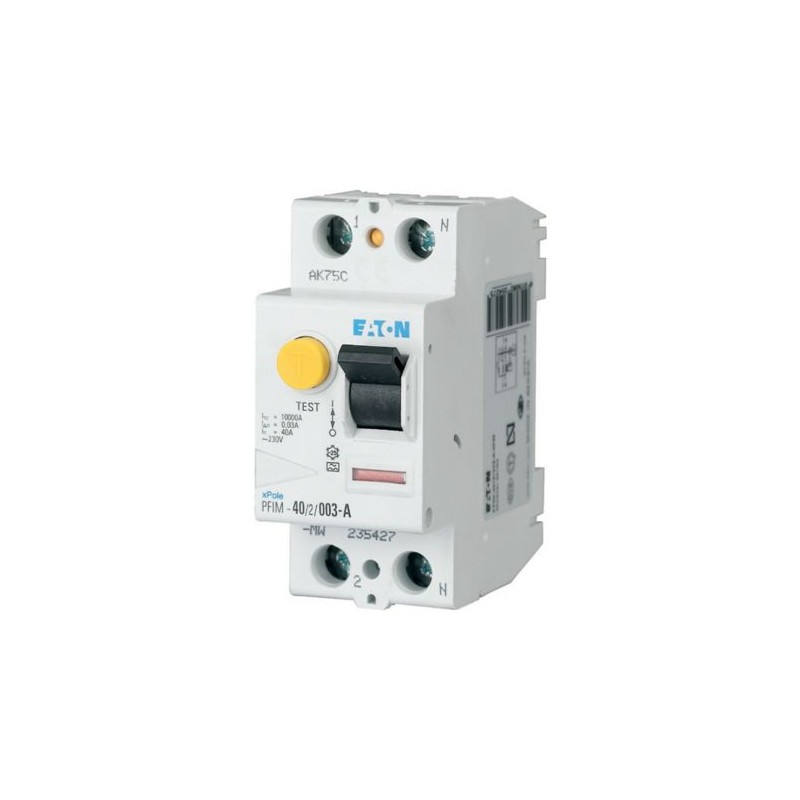

PFIM-80/2/01-MW 235403 Y7-235403 EATON ELECTRIC FI-Schalter, 80A, 2p, 100mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFIM-80/2/01-MW 235403 Y7-235403 EATON ELECTRIC FI-Schalter, 80A, 2p, 100mA, Typ AC

PFIM-80/2/01-MW

235403

Y7-235403

EATON-MOELLER

FI-Schalter, 80A, 2p, 100mA, Typ AC

PFIM-80/2/01-MW

Eaton Moeller series xPole – PFIM Typ AC, A, U, R Fehlerstromschutzschalter. PFIM, 2-polig, In: 80 A, Icn: 10 kA, IΔN: 0,1 A, Typ Wechselstrom, wechselstromempfindlich, bedingt stoßstromfest 250 A, für den Wohnungsbereich und kommerzielle Anwendungen

Fehlerstromschutzschalter PFIM, 2-polig, Bemessungsstrom In: 80 A, Bemessungskurzschlussfestigkeit Icn: 10 kA, Bemessungsfehlerstrom IΔN: 0,1 A, Typ AC, AC stromempfindlich, teilweise überspannungsgeschützt 250 A, Schaltanlagen für private und gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $592.52
Stückpreis: $592.52
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PFIM Type AC, A, U, R RCCB
Katalognummer
235403
Produkt Länge/Tiefe
80 mm
Produkthöhe
76 mm
Produktbreite
35 mm
Produktgewicht
0.198 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EAN
4015082354039
Modellcode
PFIM-80/2/01-MW

Delivery program

Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
unverzögert
Stromstärkewert
80 A
Bemessungskurzschlussfestigk.
10 kA
Fehlerstromwert
100 mA
Empfindlichkeitstyp
Wechselstromempfindlich
Impulsstromfestigkeit
bedingt stoßstromfest 250 A
Typ
  • PFIM
  • Fehlerstromschutzschalter
  • Typ Wechselstrom

Technical data - electrical

Betriebsspannung
230 Vac
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.1 A
Bemessungsfehlerstrom - max
0.1 A
Bemessungsfrequenz
50 Hz
Kurzschlussfestigkeit
80 A (max. zulässige Vorsicherung)
Ableitstromtyp
AC
Bemessungsfehlerschaltvermögen
800 A
Zulässige Überlast der Vorsicherung - max
50 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.25 kA
Teststromkreisbereich
196 V AC - 264 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technical data - mechanical

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
70.5 mm
Montagemethode
Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
DIN-Schiene
Schutzart
IP20, IP40 mit passendem Gehäuse
IP20
Anschlussklemmen (oben und unten)
Maul/Liftklemmen
Anschlusskapazität (eindrähtig)
1,5 mm² - 35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschlusskapazität (mehrdrähtig)
16 mm² (2x)
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Zulässige Lager- bzw. Transporttemperatur - min
-35 °C
Zulässige Lager- bzw. Transporttemperatur - max
60 °C
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
80 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
8,6 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Additional information

Erforderl. Zubehör
Z-HK 248432
Merkmale
Zusatzeinrichtungen möglich
FI-Schutzschalter
Ausstattung:
Verriegelungsvorrichtung
Besondere Merkmale
  • Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 1.2 % je 1 °C
  • Auslösesignalkontakt für die nachträgliche Montage Z-NHK 248434
Benutzt mit
PFIM
Fehlerstromschutzschalter
Typ Wechselstrom
KLV-TC-2 276240 (Kompaktgehäuse)
Z-FW/LP 248296 (Fernsteuerung und automatische Schalteinrichtung)
Z-RC/AK-2MU 285385 (Dichtungsdeckelsatz)

ETIM for 235403 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 230 V
Bemessungsstrom (EF000227) 80 A
Bemessungsfehlerstrom (EF002358) 0.1 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Verlustleistung (EF005387) 8.6 W
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.25 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 70.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
