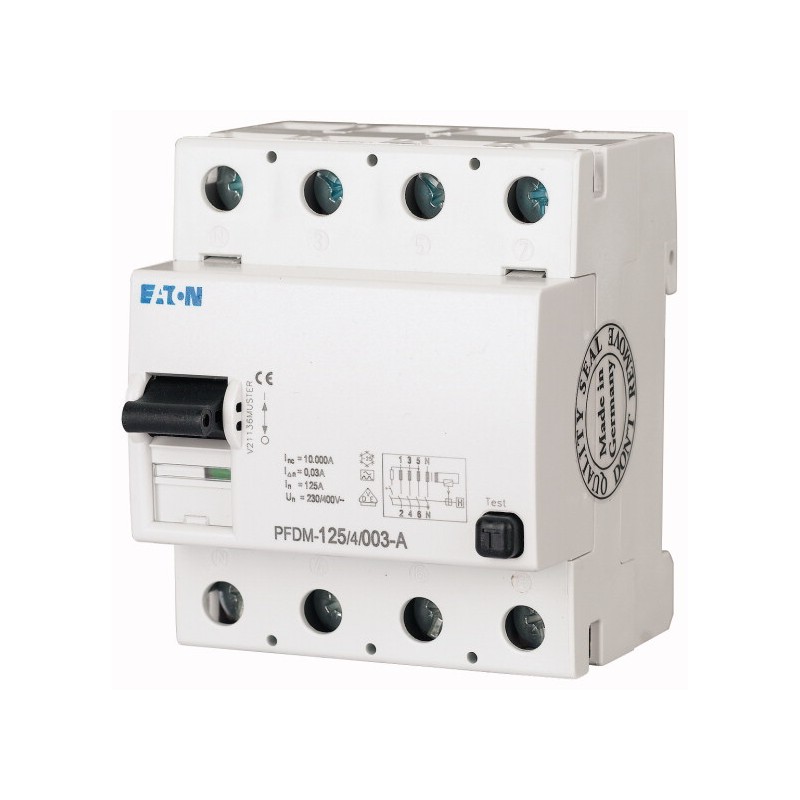

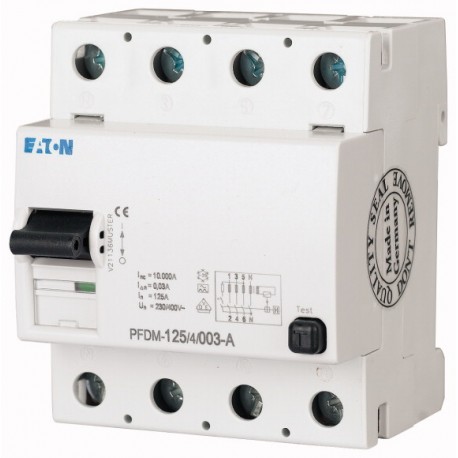

PFDM-125/4/01 235917 XTMCXFA13 EATON ELECTRIC FI-Schalter, 125A, 4p, 100mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFDM-125/4/01 235917 XTMCXFA13 EATON ELECTRIC FI-Schalter, 125A, 4p, 100mA, Typ AC

PFDM-125/4/01

235917

XTMCXFA13

EATON-MOELLER

FI-Schalter, 125A, 4p, 100mA, Typ AC

Moderner Fehlerstromschutzschalter für den Nennstrombereich 125 A, für Fehler- und Zusatzschutz, Hilfskontakt, selektiv Art.-Nr. Geeignet für den Einsatz im freien (bauseitiger Strom- und Außenverteiler) bis -25 °C, netzspannungsunabhängige Auslösung, für Personen einsetzbar und zusätzlicher Schutz

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Hilfsschalter, 1 Schließer + 3 Öffner, Aufbau, Schraubanschluss
Alternate Catalog No.
XTMCXFA13
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 3 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 53E, 44, 35
[

Lieferprogramm

Zubehör
Hilfsschalterbausteine
Beschreibung
mit zwangsgeführten Kontakten
Schaltglieder nach EN 50005
Schaltglieder nach EN 50012 sind zu bevorzugen.
Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen.
Funktion
für Standardanwendungen
Pole
4-polig
Anschlusstechnik
Schraubklemmen
Bemessungsbetriebsstrom
AC-15220 V 230 V 240 V [Ie]
4 A
AC-15380 V 400 V 415 V [Ie]
2 A
Kontaktbestückung
S = Schließer
1 S
Ö = Öffner
3 Ö
Montageart
Frontbefestigung
Schaltzeichen
verwendbar für
DILEM-10(-G)(…)
DILEM-01(-G)(…)
DILEM-4(-G)(…)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(…)
DILEEM-01(-G)(…)
DILEM12-10(-G)(…)
DILEM12-01(-G)(…)
Hinweise
Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M
Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Kennzahl/Ausführung der Kombinationen
Kennzahl
53E
mit Grundgerät
DILER-40(-G)
44
mit Grundgerät
DILER-31(-G)
35
mit Grundgerät
DILER-22
,

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanischAC-betätigt [Schaltspiele]
10 x 106
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
20 x 106
Gerätelebensdauer bei Ue= 240 VAC-15 [Schaltspiele]
0.2 x 106
Gerätelebensdauer bei Ue= 240 VDCL/R = 50 ms: 2 Strombahnen in Reihe bei Ie= 0.5 A [Schaltspiele]
0.15 x 106
maximale Schalthäufigkeit [Schaltspiele/h]
9000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - 80 °C
EinbaulageEinbaulage
beliebig, außer senkrecht mit Klemmen A1/A2 unten
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsbausteinSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsbausteinÖffner
8 g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Gewicht
0.04 kg
AnschlussquerschnitteSchraubklemmeneindrähtig
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
AnschlussquerschnitteSchraubklemmenfeindrähtig mit Aderendhülse
1 x (0,75 - 1.5)
2 x (0,75 - 1.5) mm2
AnschlussquerschnitteSchraubklemmenein- oder mehrdrähtig
Single 18 – 14/Double 18 – 14 AWG
AnschlussquerschnitteSchraubklemmenAnschlussschraube
M3.5
AnschlussquerschnitteSchraubklemmenPozidriv-Schraubendreher
2 Größe
AnschlussquerschnitteSchraubklemmenSchlitzschraubendreher
0.8 x 5.5
1 x 6 mm
AnschlussquerschnitteSchraubklemmenmax. Anzugsdrehmoment
1.2 Nm
Strombahnen
Zwangsführung der Schaltglieder innerhalb eines Hilfsschalterbausteins (nach IEC 60947-5-1 Anhang L)
ja
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
600 V AC
Sichere Trennung nach EN 61140zwischen Spule und Hilfskontakten
300 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligHinweis
Bei maximal zulässiger Umgebungstemperatur.
Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligKonventioneller thermischer Strom [Ith]
10 A
BemessungsbetriebsstromAC-15220 V 230 V 240 V [Ie]
4 A
BemessungsbetriebsstromAC-15380 V 400 V 415 V [Ie]
2 A
BemessungsbetriebsstromAC-15500 V [Ie]
1.5 A
BemessungsbetriebsstromDC
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
BemessungsbetriebsstromDCDC L/R {unicode_image code_point="2266"} 15 msStrombahnen in Reihe:1 [24 V]
2.5 A
BemessungsbetriebsstromDCDC L/R {unicode_image code_point="2266"} 15 msStrombahnen in Reihe:2 [60 V]
2.5 A
BemessungsbetriebsstromDCDC L/R {unicode_image code_point="2266"} 15 msStrombahnen in Reihe:3 [110 V]
1.5 A
BemessungsbetriebsstromDCDC L/R {unicode_image code_point="2266"} 15 msStrombahnen in Reihe:3 [220 V]
0.5 A
BemessungsbetriebsstromKontaktzuverlässigkeit [Ausfallrate]
<10-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Kurzschlussfestigkeit ohne Verschweißenmaximales Überstromschutzorgan220 V 230 V 240 V
4 PKZM0
Kurzschlussfestigkeit ohne Verschweißenmaximales Überstromschutzorgan380 V 400 V 415 V
4 PKZM0
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
6 A gG/gL
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
10 A flink
Stromwärmeverluste bei Belastung mit IthAC-betätigt
1.5 W
Stromwärmeverluste bei Belastung mit IthDC-betätigt
1.5 W
Stromwärmeverluste bei Belastung mit IthStromwärmeverlust pro Hilfsstrombahn bei Ie(AC-15/230 V)
0.24 W
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
A600
HilfsschalterPilot DutyDC-betätigt
P300
HilfsschalterGeneral UseAC
600 V
HilfsschalterGeneral UseAC
10 A
HilfsschalterGeneral UseDC
250 V
HilfsschalterGeneral UseDC
0.5 A
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
4 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.24 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Hilfsschalterblock (EC000041)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Hilfsschalterblock ([email protected] [AKN342013])
Anzahl der Kontakte als Wechsler
0
Anzahl der Kontakte als Schließer
1
Anzahl der Kontakte als Öffner
3
Anzahl der Fehlersignalschalter
0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
4 A
Ausführung des elektrischen Anschlusses
Schraubanschluss
Ausführung
aufsteckbar
Montageart
Frontbefestigung
Fassung
ohne
,

Approbationen

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Kennlinien

Kennlinie
Kennlinie
Schaltbedingungen für nichtmotorische Verbraucher 3-polig, 4-polig
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 × Bemessungsstrom
Ausschalten:1 × Bemessungsstrom
Gebrauchskategorie
100 % AC-1
Typische Anwendungsfälle
Elektrowärme
Kennlinie
Kurzzeitbelastung 3-polig
Pausenzeit zwischen zwei Belastungen: 15 Minuten
,

Abmessungen

83 mm: DILE… + …DILE(M)
86 mm: DILE…-C... + …DILE(M)
]

ETIM for 235917 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 4
Bemessungsspannung (EF000228) 400 V
Bemessungsstrom (EF000227) 125 A
Bemessungsfehlerstrom (EF002358) 0.1 A
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.2 kA
Mit Verriegelungsvorrichtung (EF007385) Nein
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 4
Einbautiefe (EF000218) 71.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFDM-125/4/01 XTMCXFA13 235917 235917_DE.pdf 160 Kbytes PFDM-125/4/01 XTMCXFA13 235917 235917_DE.pdf
