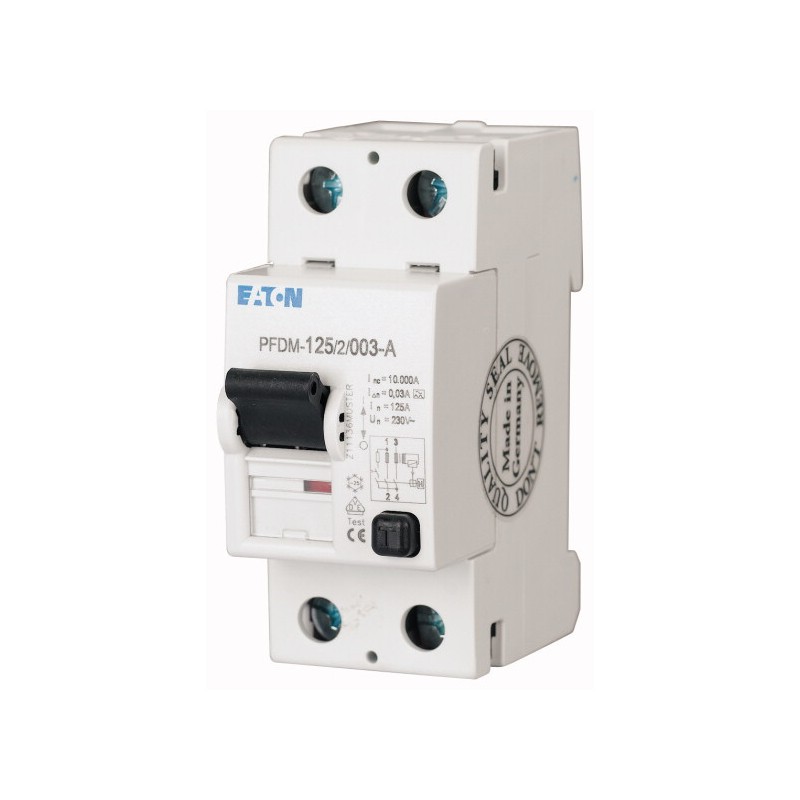

PFDM-125/2/003 249031 EATON ELECTRIC FI-Schalter, 125A, 2p, 30mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFDM-125/2/003 249031 EATON ELECTRIC FI-Schalter, 125A, 2p, 30mA, Typ AC

PFDM-125/2/003

249031

EATON-MOELLER

FI-Schalter, 125A, 2p, 30mA, Typ AC

Moderner Fehlerstromschutzschalter für den Nennstrombereich 125 A, für Fehler- und Zusatzschutz, Hilfskontakt, selektiv Art.-Nr. Geeignet für den Einsatz im freien (bauseitiger Strom- und Außenverteiler) bis -25 °C, netzspannungsunabhängige Auslösung, für Personen einsetzbar und zusätzlicher Schutz

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


FI-Schalter, 125A, 2p, 30mA, Typ AC
Moderner Fehlerstromschutzschalter für den Nennstrombereich 125A, für Fehler- und Zusatzschutz, Hilfsschalter, Selektive Typen, Geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25°C, Auslösung netzspannungs-unabhängig, verwendbar für Personen und Zusatzschutz
[

Daten für Bauartnachweis nach IEC/EN 61439

Bemessungsstrom zur Verlustleistungsangabe [In]
125 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
30 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+60 °C
Ab 40°C verringert sich der max. zulässige Dauerstrom um 1,8% je 1°C
,

Technische Daten nach ETIM 7.0

Schutzschaltgeräte, Sicherungen (EG000020) / Fehlerstrom-Schutzschalter (EC000003)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Fehlerstromschutzeinrichtung / Fehlerstrom-Schutzschalter ([email protected] [AAB906014])
Polzahl
2
Bemessungsspannung
230 V
Bemessungsstrom
125 A
Bemessungsfehlerstrom
30 mA
Bemessungsisolationsspannung Ui
400 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Montageart
DIN-Schiene
Fehlerstrom-Typ
AC
Selektiver-Typ
nein
Kurzzeitverzögerter Typ
nein
Kurzschlussfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.2 kA
Frequenz
50 Hz
Zusatzeinrichtungen möglich
ja
Mit Verriegelungsvorrichtung
ja
Schutzart (IP)
IP20
Breite in Teilungseinheiten
2
Einbautiefe
71.5 mm
Umgebungstemperatur während des Betriebs
-25 - 40 °C
Verschmutzungsgrad
2
Anschließbarer Leiterquerschnitt mehrdrähtig
1.5 - 16 mm²
Anschließbarer Leiterquerschnitt eindrähtig
1.5 - 50 mm²
]

ETIM for 249031 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 230 V
Bemessungsstrom (EF000227) 125 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.2 kA
Mit Verriegelungsvorrichtung (EF007385) Nein
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 71.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFDM-125/2/003 249031 249031_DE.pdf 145 Kbytes PFDM-125/2/003 249031 249031_DE.pdf
