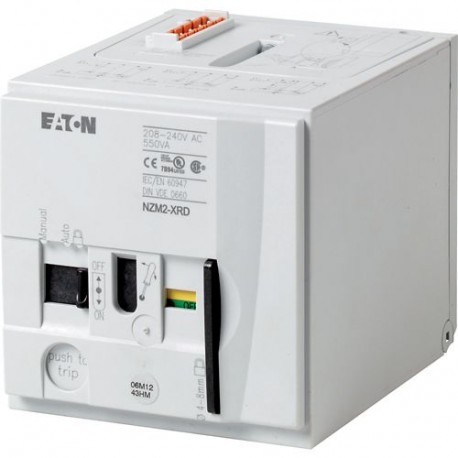

NZM2-XRD24-30DC 115393 Y7-115393 EATON ELECTRIC Fernantrieb, 24-30VDC, Standard Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XRD24-30DC 115393 Y7-115393 EATON ELECTRIC Fernantrieb, 24-30VDC, Standard

NZM2-XRD24-30DC

115393

Y7-115393

EATON-MOELLER

Fernantrieb, 24-30VDC, Standard

NZM2-XRD24-30DC

Eaton Moeller series NZM– Kompaktleistungsschalter. Fernantrieb, 24-30VDC, Standard

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: zum Fernschalten von Leistungsschaltern und Lasttrennschaltern. Ein- und Ausschalten und Zurücksetzen mittels Zweileiter- oder Dreileitersteuerung. Lokales Schalten von Hand möglich. abschließbar in der Position 0 des Fernbedieners mit bis zu 3 Vorhängeschlössern (Bügelstärke: 4–8 mm). Schiebeschalter für Auto oder Manuell. Max. Anzahl Hilfskontakte: 2 Standard-Hilfskontakte, 1 Auslöse-Hilfsschalter Nicht kombinierbar mit Lasttrennschalter PN.. Nicht kombinierbar mit mechanischer Verriegelung. Verwendbar für: NZM2(-4) , N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Elektrischer Antrieb für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $658.60
Stückpreis: $658.60
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Fernantrieb
Katalognummer
115393
Produkt Länge/Tiefe
150 mm
Produkthöhe
105 mm
Produktbreite
105 mm
Produktgewicht
1.25 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL (File No. E140305)
CE marking
UL listed
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
UL489
CSA (File No. 22086)
IEC60947
UL (Category Control Number DIHS)
CSA certified
EAN
4015081151257
Modellcode
NZM2-XRD24-30DC

Produktspezifikationen

Typ
Besondere Merkmale
  • Schiebeschalter für „Auto“ oder „Manual“
  • Max. Anzahl Hilfsschalter: 2 Standard-Hilfsschalter, 1 Hilfsschalter mit Auslöseranzeige
  • Nicht kombinierbar mit Trennschalter PN...
  • Kann mit einer mechanischen Verriegelung kombiniert werden
  • Doppelhilfsschalter M22-CK11(20/02) nicht im mittleren Hilfsschaltersteckplatz beim NZM2-XRD einbauen
Betriebsspannung
24 - 30 V DC
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Benutzt mit
NZM2(-4)
N(S)2(-4)
Auslösezeit
110 ms - 170 ms
Schließzeit
110 ms - 170 ms
Spannungsart
Gleichstrom
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Anzahl der Pole
Dreipolig / Vierpolig
Anzahl der Schaltspiele pro Stunde - max
120
Spannungssicherheit - max.
1.1
Spannungssicherheit - min.
.85
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
30 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Signaldauer des Fernantriebs beim Ausschalten - min
100 ms
Signaldauer des Fernantriebs beim Einschalten - min
100 ms
Schaltantriebstyp
Motorantrieb
Anschlusskapaz. (ein-/feindrähtiger Leiter)
18 - 14 AWG
0,75 mm² - 2,5 mm² mit Aderendhülse
Betriebsspannung - max
1,1 x Us
Betriebsspannung - min.
0,85 x Us
Leistgsaufnahme
450 W (24 - 30 V DC)

ETIM for 115393 Niederspannungsschaltgeräte (EC001030)
Merkmal Wert
Ausführung des Schaltantriebs (EF008233) Motorantrieb
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XRD24-30DC Y7-115393 115393 ES_115390.pdf 5 Mbytes NZM2-XRD24-30DC Y7-115393 115393 ES_115390.pdf
