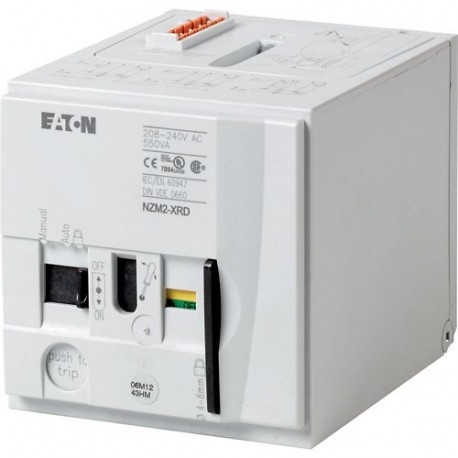

NZM2-XRD208-240AC 115391 Y7-115391 EATON ELECTRIC Fernantrieb, 208-240VAC, Standard Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XRD208-240AC 115391 Y7-115391 EATON ELECTRIC Fernantrieb, 208-240VAC, Standard

NZM2-XRD208-240AC

115391

Y7-115391

EATON-MOELLER

Fernantrieb, 208-240VAC, Standard

NZM2-XRD208-240AC

Eaton Moeller series NZM– Kompaktleistungsschalter. Fernantrieb, 208-240VAC, Standard

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: zum Fernschalten von Leistungsschaltern und Lasttrennschaltern. Ein- und Ausschalten und Zurücksetzen mittels Zweileiter- oder Dreileitersteuerung. Lokales Schalten von Hand möglich. abschließbar in der Position 0 des Fernbedieners mit bis zu 3 Vorhängeschlössern (Bügelstärke: 4–8 mm). Schiebeschalter für Auto oder Manuell. Max. Anzahl Hilfskontakte: 2 Standard-Hilfskontakte, 1 Auslöse-Hilfsschalter Nicht kombinierbar mit Lasttrennschalter PN.. Nicht kombinierbar mit mechanischer Verriegelung. Verwendbar für: NZM2(-4) , N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Elektrischer Antrieb für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $649.43
Stückpreis: $649.43
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Fernantrieb
Katalognummer
115391
Produkt Länge/Tiefe
150 mm
Produkthöhe
105 mm
Produktbreite
105 mm
Produktgewicht
1.25 kg
Einhaltung(en)
CE-Kennzeichnung
UL/CSA
IEC
RoHS conform
Zertifikat(e)
IEC 60947
UL 489
UL listed
CSA-C22.2 No. 5-09
CE marking
CSA (File No. 22086)
UL489
CSA certified
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
UL (File No. E140305)
EAN
4015081151233
Modellcode
NZM2-XRD208-240AC

Produktspezifikationen

Typ
Besondere Merkmale
  • Schiebeschalter für „Auto“ oder „Manual“
  • Max. Anzahl Hilfsschalter: 2 Standard-Hilfsschalter, 1 Hilfsschalter mit Auslöseranzeige
  • Nicht kombinierbar mit Trennschalter PN...
  • Kann mit einer mechanischen Verriegelung kombiniert werden
  • Doppelhilfsschalter M22-CK11(20/02) nicht im mittleren Hilfsschaltersteckplatz beim NZM2-XRD einbauen
Betriebsspannung
208 - 240 V 50/60 Hz
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Benutzt mit
N(S)2(-4)
NZM2(-4)
Auslösezeit
110 ms - 170 ms
Schließzeit
110 ms - 170 ms
Spannungsart
Wechselstrom
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Anzahl der Pole
Dreipolig / Vierpolig
Anzahl der Schaltspiele pro Stunde - max
120
Spannungssicherheit - max.
1.1
Spannungssicherheit - min.
.85
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
240 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
208 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
240 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
208 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsbetriebsfrequenz
50 Hz
Signaldauer des Fernantriebs beim Ausschalten - min
100 ms
Signaldauer des Fernantriebs beim Einschalten - min
100 ms
Schaltantriebstyp
Motorantrieb
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² - 2,5 mm² mit Aderendhülse
18 - 14 AWG
Betriebsspannung - max
1,1 x Us
Betriebsspannung - min.
0,85 x Us
Leistgsaufnahme
550 VA (110 - 130 V AC)

ETIM for 115391 Niederspannungsschaltgeräte (EC001030)
Merkmal Wert
Ausführung des Schaltantriebs (EF008233) Motorantrieb
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 208 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 208 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) AC
