> EATON - MOELLER>Leistungsschalter NZM >NZM2-4-XFIA 292346 Y7-292346 ELECTRIC Fehlerstromauslöser, 0,3-1A allstromsensitiv, 4p
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

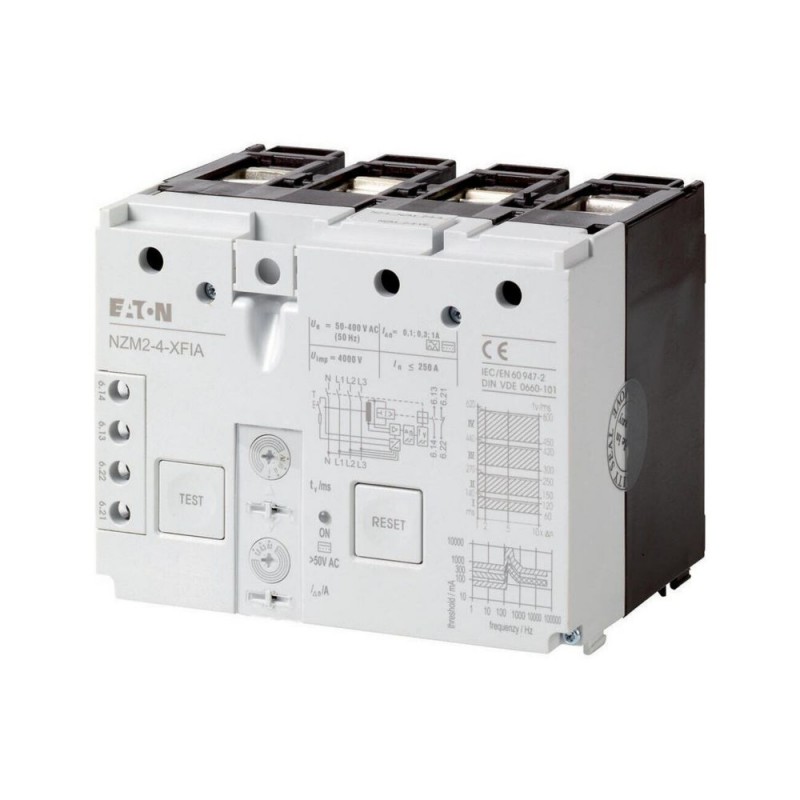

NZM2-4-XFIA 292346 Y7-292346 EATON ELECTRIC Fehlerstromauslöser, 0,3-1A allstromsensitiv, 4p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-4-XFIA 292346 Y7-292346 EATON ELECTRIC Fehlerstromauslöser, 0,3-1A allstromsensitiv, 4p

NZM2-4-XFIA

292346

Y7-292346

EATON-MOELLER

Fehlerstromauslöser, 0,3-1A allstromsensitiv, 4p

NZM2-4-XFIA

Eaton Moeller series NZM– Kompaktleistungsschalter. Erdschlussfreigabe, 0,3 -1 A AC/DC-empfindlich, 4p

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: AC/DC-Stromempfindlichkeit nach dem Core-Balance-Prinzip (im Bereich 0 ... 100 kHz). Abhängigkeit von der Frequenz der Ansprechschwelle beachten! Siehe Kennlinie "Frequenzgang". Einstellknöpfe können versiegelt werden. Verwendbar für NZM2-4, N2-4

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,581.44
Stückpreis: $1,581.44
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
292346
Produkt Länge/Tiefe
132 mm
Produkthöhe
103 mm
Produktbreite
140 mm
Produktgewicht
2.03 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
IEC/EN 60947-2 annex B
EAN
4015082923464
Modellcode
NZM2-4-XFIA

Produktspezifikationen

Typ
Zubehör Erdschlussauslöser
Besondere Merkmale
Allstromsensitiv nach Summenstromprinzip (im Bereich 0 bis 100 kHz) Für 4-polige Leistungsschalter NZM2-4 und Lastrennschalter N2-4 Interne Spannungsversorgung Us = 50 bis 400 V
Anwendung
in Drei- und Einphasensystemen
Betriebsspannung
50 - 400 V AC (independent of mains voltage)
Merkmale
Plombierbar, Einstelltasten
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
96 mm
NZM2
Bemessungsfrequenz
50 Hz
Benutzt mit
NZM2-4
N2-4
4-polig
Montagemethode
Unterseite
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Nennstrom – max
250 A
Ansprechverzögerungszeit - max
100 ms
Ansprechverzögerungszeit - min
100 ms
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
400 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
50 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
400 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
50 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Nennspannung bei DC
50 V DC (Abhängig von der Netzstromversorgung)
Nennstrom – min
15 A
Schutzart
IP20 (Betriebskomponentenbereich)
Einbaulage
Vertikal und 90° in allen Richtungen
Lebensdauer, mechanisch
≧ 2.000 Schaltvorgänge
Erfassungsbereich des Fehlerstroms
Mit AC-Spannung: 0 bis 100 kHz
Mit gepulster Zwischenkreisspannung: 50 Hz
Anzahl der Pole
4-polig
Funktionen
Verzögerung einstellbar
Anschlusskapaz. (ein-/feindrähtiger Leiter)
Als NZM2-Standardverbindung mit Aderendhülsen
Wie NZM2-Standardklemme ohne Aderendhülsen
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsfehlerstrom - max
1 A
Bemessungsfehlerstrom - min
0.3 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Empfindlichkeitstyp
allstromsensitiv (Typ B)

ETIM for 292346 Niederspannungsschaltgeräte (EC001021)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 50 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 50 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Bemessungsfehlerstrom (EF003975) 0.3 A
Max. Ansprechverzögerungszeit (EF008259) 100 ms
Verzögerungszeit einstellbar (EF001420) Ja
Max. Bemessungsbetriebsspannung Ue (EF007357) 400 V

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XFIA Y7-292346 292346 ES_292343.pdf 7 Mbytes NZM2-4-XFIA Y7-292346 292346 ES_292343.pdf
