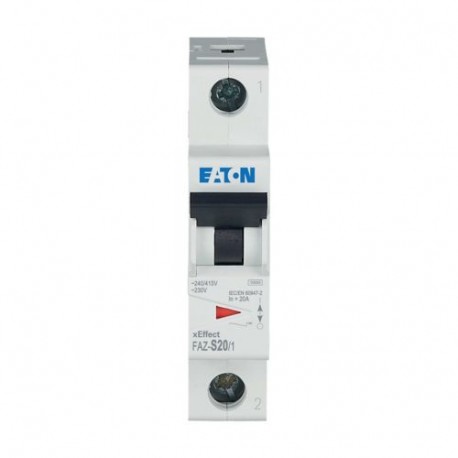

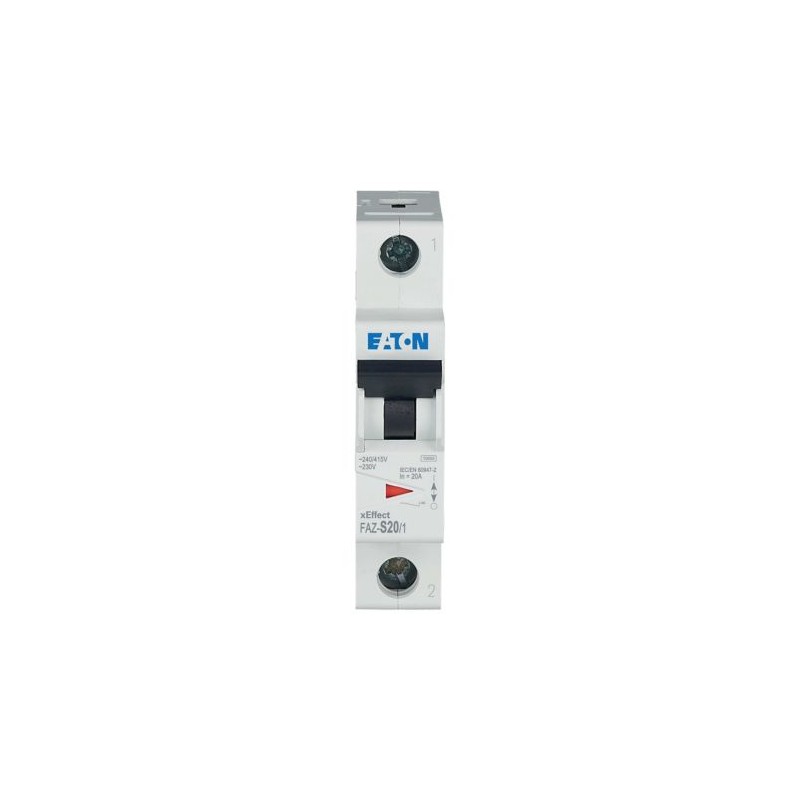

FAZ-S20/1 278613 EATON ELECTRIC Leitungsschutzschalter, 20A, 1p, S-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-S20/1 278613 EATON ELECTRIC Leitungsschutzschalter, 20A, 1p, S-Char

FAZ-S20/1

278613

EATON-MOELLER

Leitungsschutzschalter, 20A, 1p, S-Char

FAZ-S20/1

Eaton Moeller series xEffect - FAZ MCB Leitungsschutzschalter (MCB), 20 A, 1p, Charakteristik: S

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $59.47
Stückpreis: $59.47

Menge Preis
1+$59.47
2+$54.32
3+$49.76
4+$47.19
5+$45.60
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
278613
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
17.7 mm
Produktgewicht
0.111 kg
Einhaltung(en)
UL CSA09 (with supplementary protector only)
RoHS conform
Zertifikat(e)
UL (File No. E177451)
IEC/EN 60898
UL 1077
CSA (Class No. 3215-30)
North America (UL recognized, CSA certified)
CSA-C22.2 No. 235
CSA (File No. 204453)
CE marking
UL (Category Control Number QVNU2, QVNU8)
IEC/EN 60947-2
EN45545-2
IEC 61373
EAN
4015082786137
Modellcode
FAZ-S20/1

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Nebenstromkreise, nicht als BCPD
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
20 A
Betriebsspannung
240 V AC / 415 V AC
Merkmale
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
45 mm
Verschmutzungsgrad
2
Benutzt mit
FAZ
Leitungsschutzschalter
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP40 (wenn montiert)
IP20
UL/CSA-Typ: -
IP20 (IEC)
Verlustleistung des Betriebsmittels, stromabhängig
2,4 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Zulässige Vorsicherung – max
125 A gL/gG
Materialstär. Sammelschie.
0,8 mm - 2 mm
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Auslösecharakteristik
S
Nennspannung (UL/CSA 13)
277 V AC; 48 V DC
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Gehäusebreite
80 mm
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Energie-Einspeiserichtung
beliebig
Breite in Anzahl der modularen Abstände
1
Nennspannung bei DC
60 V DC (pro Pol)
Spannungsart
Wechselstrom
Einbaulage
beliebig
Überspannungskategorie
III
Anzahl der Pole
1-polig
Lebensdauer, elektrisch
10.000 Schaltvorgänge
Auslösecharakteristik
Sonstige
Einbaubreite
17.5 mm
Selektivitätsklasse
3
Einbaubreite je Pol
17.5 mm
Polzahl (geschützt)
1
Anzahl der Pole (insgesamt)
1
Betriebsschaltvermögen
7.5 kA
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
10 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Verlustleistung
2.4 W
