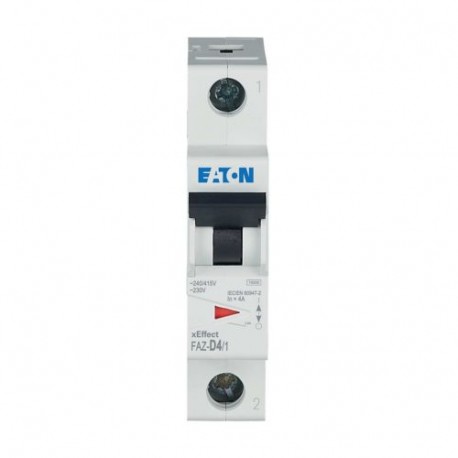

FAZ-D4/1 278576 Y7-278576 EATON ELECTRIC Leitungsschutzschalter, 4A, 1p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D4/1 278576 Y7-278576 EATON ELECTRIC Leitungsschutzschalter, 4A, 1p, D-Char

FAZ-D4/1

278576

Y7-278576

EATON-MOELLER

12

Leitungsschutzschalter, 4A, 1p, D-Char

FAZ-D4/1

Eaton Moeller series xEffect - FAZ MCB FAZ, 1-polig, Auslösecharakteristik: D, Bemessungsstrom Ein: 4 A

Leitungsschutzschalter, FAZ, 1-polig, Auslösecharakteristik: D, Bemessungsstrom Eingang: 4 A, Schaltanlage für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $549.11
Stückpreis: $45.76
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
278576
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
17.7 mm
Produktgewicht
0.112 kg
Einhaltung(en)
UL CSA09 (with supplementary protector only)
RoHS conform
Zertifikat(e)
North America (UL recognized, CSA certified)
UL 1077
CSA (Class No. 3215-30)
CSA-C22.2 No. 235
UL (Category Control Number QVNU2, QVNU8)
IEC/EN 60898
CSA (File No. 204453)
UL (File No. E177451)
CE marking
IEC/EN 60947-2
EN45545-2
IEC 61373
EAN
4015082785765
Modellcode
FAZ-D4/1

Produktspezifikationen

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
4 A
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
Energiebegrenzungsklasse
3
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Stromstärkewert
4 A
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
Bemessungsfrequenz - max
60 Hz
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Polzahl (gesamt)
1
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Umgebungsbetriebstemperatur – max
75 °C
Verlustleistung pro Pol, stromabhängig
0 W
Einbautiefe
70.5 mm
Merkmale
Zusatzeinrichtungen möglich
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
Polzahl
1-polig
Umgebungsbetriebstemperatur – min
-25 °C
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
Verwendet mit
Leitungsschutzschalter
FAZ
Verlustleistung des Betriebsmittels, stromabhängig
1,4 W
Auslösecharakteristik
D
Bemessungsfrequenz - min
50 Hz
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verlustleistung statisch, stromunabhängig
0 W
Anwendung
  • Nebenstromkreise, nicht als BCPD
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
Spannungsart
Wechselstrom
Polzahl (geschützt)
1
Verlustleistungsabgabevermögen
0 W
Auslösecharakteristik
D
Breite in Anzahl der modularen Abstände
1
Verlustleistung
1.5 W
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
Nennspannung
240 V AC / 415 V AC
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Schutzart
UL/CSA-Typ: -
IP20
IP20 (IEC)
Überspannungskategorie
III
Verschmutzungsgrad
2
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Nennspannung (UL/CSA 13)
277 V AC; 48 V DC
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Typ
  • FAZ
  • Leitungsschutzschalter
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsisolationsspan. (Ui)
440 V

ETIM for 278576 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 1
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsstrom (EF000227) 4 A
Bemessungsspannung (EF000228) 230 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 15 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 1.5 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 1
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D4/1 Y7-278576 278576 EN_243133.pdf 551 Kbytes FAZ-D4/1 Y7-278576 278576 EN_243133.pdf
