> >>FAZ-D32/3-RT 102314 ELECTRIC Leitungsschutzschalter, 32A, 3p, D-Char
Vorheriges Produkt Nächstes Produkt

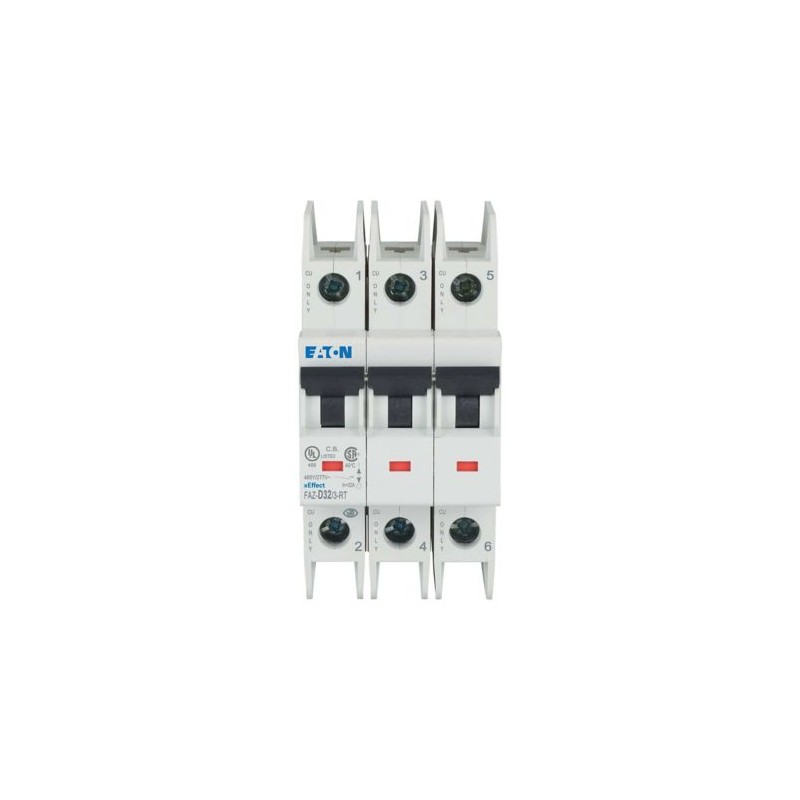

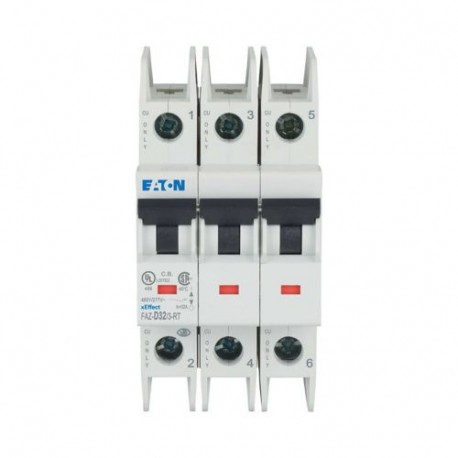

FAZ-D32/3-RT 102314 EATON ELECTRIC Leitungsschutzschalter, 32A, 3p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D32/3-RT 102314 EATON ELECTRIC Leitungsschutzschalter, 32A, 3p, D-Char

FAZ-D32/3-RT

102314

EATON-MOELLER

Leitungsschutzschalter, 32A, 3p, D-Char

FAZ-D32/3-RT

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-RT, 3-polig, Auslösecharakteristik: D, Bemessungsstrom Ein: 32 A

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Katalognummer
102314
Produkt Länge/Tiefe
105 mm
Produkthöhe
75.5 mm
Produktbreite
53.1 mm
Produktgewicht
0.393 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
UL (Category Control Number DIVQ)
Specially designed for North America, suitable as BCPD
UL 489
CSA (File No. 204453)
North America (UL listed, CSA certified)
CSA (Class No. 1432-01)
UL (File No. E235139)
IEC 60947-2
UL 489, CSA C22.2 No. 5
CE marking
CSA-C22.2 No. 5-09
EN45545-2
IEC 61373
EAN
4015081021901
Modellcode
FAZ-D32/3-RT

Programa de entrega

Anwendung
  • Einspeisestromkreise, Abzweigstromkreise
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Anzahl der Pole
3-polig
Anzahl der Pole (insgesamt)
3
Polzahl (geschützt)
3
Auslösecharakteristik
D
Auslösecharakteristik
D
Stromstärkewert
32 A
Typ
  • FAZ-RT
  • Leitungsschutzschalter

Datos técnicos - eléctricos

Spannungsart
Wechselstrom
Betriebsspannung
277 V AC / 480 V AC
Nennspannung bei DC
60 VDC
Nennspannung (IEC/EN 60947-2)
415 V
Nennspannung (UL)
480Y/277 V
Bemessungsbetriebsspannung (Ue) - max
415 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Selektivitätsklasse
3
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
20.000 Schaltvorgänge
Energie-Einspeiserichtung
beliebig

Datos técnicos - mecánicos

Rahmen
45 mm
Gehäusebreite
105 mm
Breite in Anzahl der modularen Abstände
3
Einbautiefe
70.5 mm
Einbaubreite je Pol
17.7 mm
Einbaubreite
17.7 mm
Montagemethode
Hutschiene IEC/EN 60715
Einbaulage
beliebig
Schutzart
IP20
IP20 (IEC)
IP40 (wenn montiert)
UL/CSA-Typ: -
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anzugsdrehmoment
UL: 4 Nm (36 lb-in) für AWG 6
Max. 2,4 Nm
UL: 2,8 Nm (25 lb-in) für AWG 10 – AWG 8
UL: 2,4 Nm (21 lb-in) für AWG 18 – AWG 12

Verificación del diseño según IEC/EN - datos técnicos

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
9,3 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Verificación del diseño según la norma IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Información adicional

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Funktionen
Strombegrenzung-Leistungsschalter
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
Leitungsschutzschalter
FAZ-RT

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
FAZ-D32/3-RT FAZ-D32/3-RT 102314 EN_190783.pdf 80 Kbytes FAZ-D32/3-RT FAZ-D32/3-RT 102314 EN_190783.pdf
