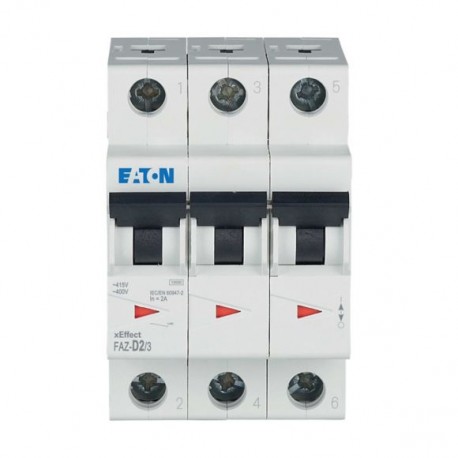

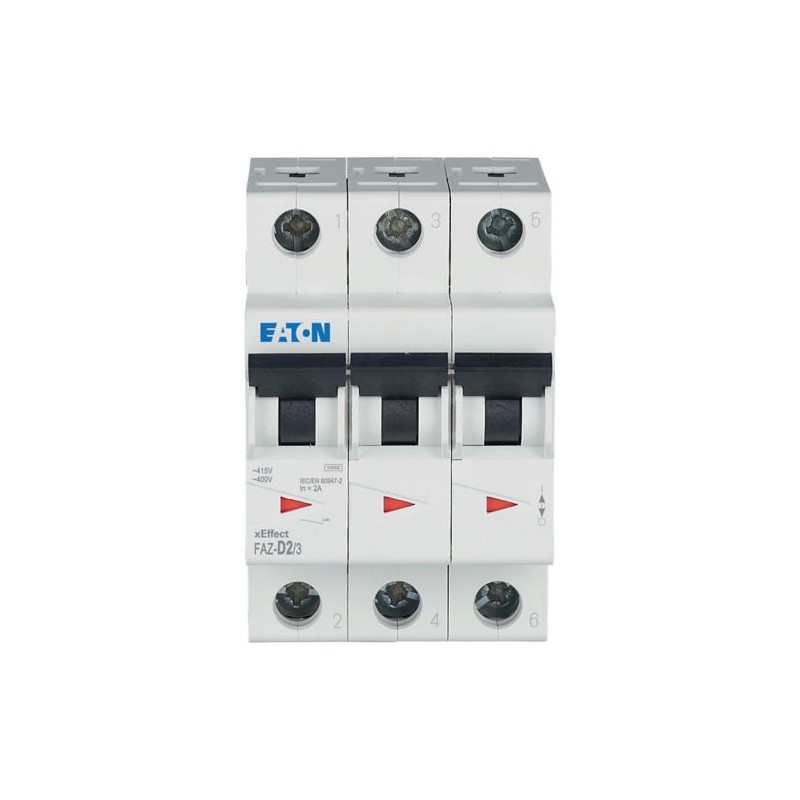

FAZ-D2/3 278884 Y7-278884 EATON ELECTRIC Leitungsschutzschalter, 2A, 3p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D2/3 278884 Y7-278884 EATON ELECTRIC Leitungsschutzschalter, 2A, 3p, D-Char

FAZ-D2/3

278884

Y7-278884

EATON-MOELLER

Leitungsschutzschalter, 2A, 3p, D-Char

FAZ-D2/3

Eaton Moeller series xEffect - FAZ MCB FAZ, 3-polig, Auslösecharakteristik: D, Bemessungsstrom Ein: 2 A

Leitungsschutzschalter, FAZ, 3-polig, Auslösecharakteristik: D, Bemessungsstrom Eingang: 2 A, Schaltanlage für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $210.12
Stückpreis: $210.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
278884
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
54 mm
Produktgewicht
0.34 kg
Einhaltung(en)
UL CSA09 (with supplementary protector only)
RoHS conform
Zertifikat(e)
UL 1077
North America (UL recognized, CSA certified)
IEC/EN 60947-2
IEC/EN 60898
CSA-C22.2 No. 235
UL (Category Control Number QVNU2, QVNU8)
UL (File No. E177451)
CSA (File No. 204453)
CSA (Class No. 3215-30)
CE marking
EN45545-2
IEC 61373
EAN
4015082788841
Modellcode
FAZ-D2/3

Lieferprogramm

Anwendung
Anzahl der Pole
3-polig
Anzahl der Pole (insgesamt)
3
Polzahl (geschützt)
3
Auslösecharakteristik
D
Auslösecharakteristik
D
Stromstärkewert
2 A
Typ
  • FAZ
  • Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart
Wechselstrom
Betriebsspannung
240 V AC / 415 V AC
Nennspannung (UL/CSA 13)
480 Y/277 V AC
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Überspannungskategorie
III
Verschmutzungsgrad
2

Technische Daten - mechanisch

Breite in Anzahl der modularen Abstände
3
Einbautiefe
70.5 mm
Schutzart
IP20
IP20 (IEC)
UL/CSA-Typ: -
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²

Technische Daten für den Bauartnachweis nach IEC/EN 62439

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
2 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
3 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
Leitungsschutzschalter
FAZ

ETIM for 278884 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 3
Anzahl der abgesicherten Pole (EF005548) 3
Bemessungsstrom (EF000227) 2 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 15 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 3.3 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 3
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D2/3 Y7-278884 278884 EN_243133.pdf 551 Kbytes FAZ-D2/3 Y7-278884 278884 EN_243133.pdf
