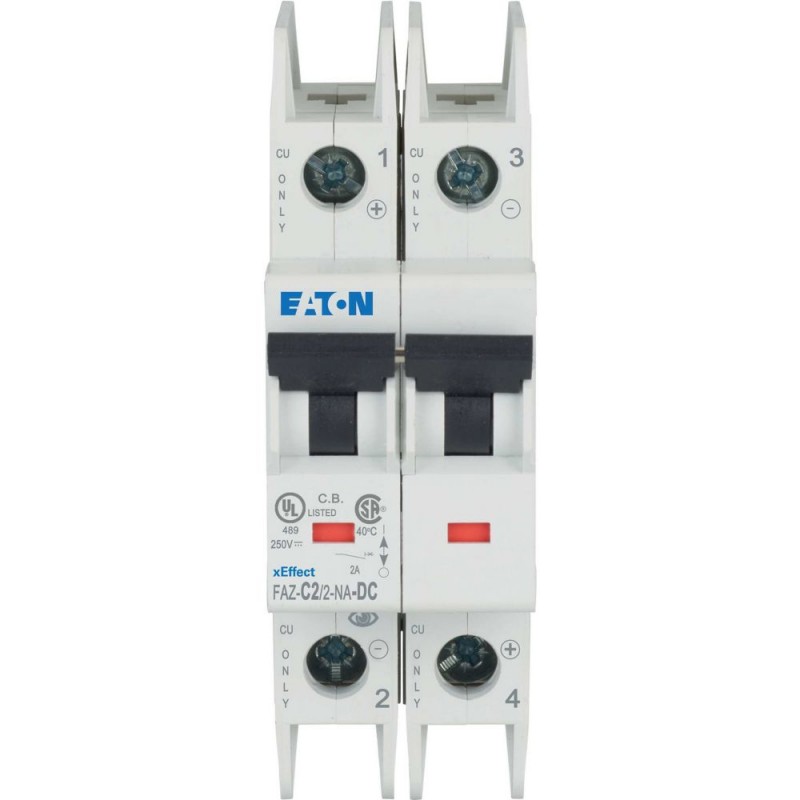

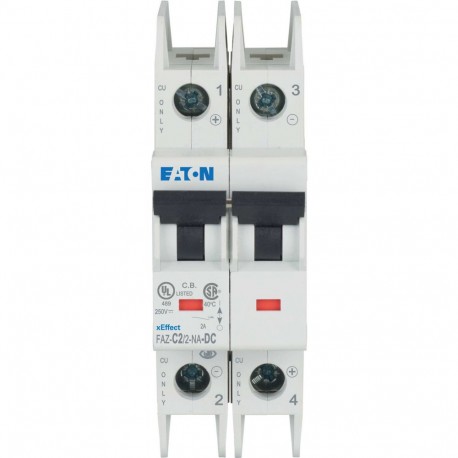

FAZ-C2/2-NA-DC 137239 Y7-137239 EATON ELECTRIC Leitungsschutzschalter, 2A, 2p, C-Char, DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-C2/2-NA-DC 137239 Y7-137239 EATON ELECTRIC Leitungsschutzschalter, 2A, 2p, C-Char, DC

FAZ-C2/2-NA-DC

137239

Y7-137239

EATON-MOELLER

Leitungsschutzschalter, 2A, 2p, C-Char, DC

FAZ-C2/2-NA-DC

Eaton Moeller series xEffect - FAZ-NA-DC LS-Schalter. FAZ-DC, 2-polig, C, 2 A, Bemessungsschaltvermögen gemäß IEC/EN 60947-2: 10 kA, UL

Leitungsschutzschalter (MCB), FAZ-DC, 2-polig, Auslösecharakteristik: C, Bemessungsstrom In: 2 A, Bemessungsschaltvermögen nach IEC/EN 60947-2: 10 kA, Schaltanlage für den Export nach Nordamerika (UL-gelistet)

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $385.02
Stückpreis: $385.02
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-NA-DC MCB
Katalognummer
137239
Produkt Länge/Tiefe
105 mm
Produkthöhe
75.5 mm
Produktbreite
35.4 mm
Produktgewicht
0.247 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC 60947-2
UL 489, CSA C22.2 No. 5
EN45545-2
IEC 61373
EAN
4015081340293
Modellcode
FAZ-C2/2-NA-DC

Lieferprogramm

Anwendung
Schaltgeräte für Export nach Nordamerika (UL-gelistet)
Anzahl der Pole
2-polig
Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
2
Auslösecharakteristik
C
Auslösecharakteristik
C
Stromstärkewert
2 A
Typ

Technische Daten - elektrisch

Spannungsart
DC
Nennspannung bei DC
440 VDC
Bemessungsbetriebsspannung (Ue) - max
250 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
10 kA
Überspannungskategorie
III
Verschmutzungsgrad
2

Technische Daten - mechanisch

Breite in Anzahl der modularen Abstände
2
Einbautiefe
70.5 mm
Schutzart
IP20
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²

Bauartnachweis nach IEC/EN 61439 - Technische Daten

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
2 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
2,8 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
FAZ-DC
Leitungsschutzschalter

ETIM for 137239 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) C
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 2
Bemessungsstrom (EF000227) 2 A
Bemessungsspannung (EF000228) 250 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 0 kA
Spannungsart (EF000187) DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 10 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 2.8 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 2
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein
