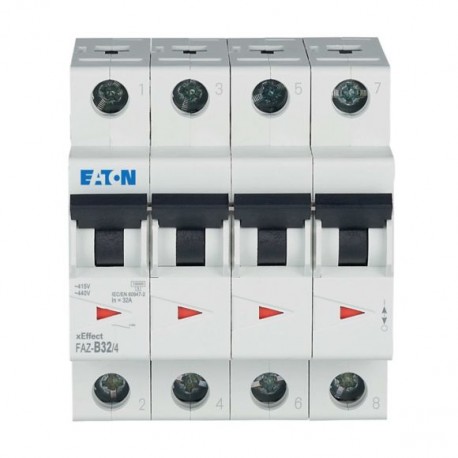

FAZ-B32/4 279038 Y7-279038 EATON ELECTRIC Leitungsschutzschalter, 32A, 4p, B-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-B32/4 279038 Y7-279038 EATON ELECTRIC Leitungsschutzschalter, 32A, 4p, B-Char

FAZ-B32/4

279038

Y7-279038

EATON-MOELLER

Leitungsschutzschalter, 32A, 4p, B-Char

FAZ-B32/4

Eaton Moeller series xEffect - FAZ MCB FAZ, 4-polig, Auslösecharakteristik: B, Bemessungsstrom Ein: 32 A

Leitungsschutzschalter, FAZ, 4-polig, Auslösecharakteristik: B, Bemessungsstrom Eingang: 32 A, Schaltanlage für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $217.47
Stückpreis: $217.47
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
279038
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
72 mm
Produktgewicht
0.474 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60898
IEC/EN 60947-2
EN45545-2
IEC 61373
EAN
4015082790387
Modellcode
FAZ-B32/4

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
32 A
Betriebsspannung
240 V AC / 415 V AC
Merkmale
Zusatzeinrichtungen möglich
Gleichzeitige Schaltung N-neutral
Rahmen
45 mm
Verschmutzungsgrad
2
Benutzt mit
FAZ
Leitungsschutzschalter
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP20
IP40 (wenn montiert)
Verlustleistung des Betriebsmittels, stromabhängig
14,8 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Zulässige Vorsicherung – max
125 A gL/gG
Ausschaltvermögen
10 kA (UL1077)
Materialstär. Sammelschie.
0,8 mm - 2 mm
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Auslösecharakteristik
B
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Gehäusebreite
80 mm
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Energie-Einspeiserichtung
beliebig
Nennspannung (IEC/EN 60898-1)
415 VAC
Breite in Anzahl der modularen Abstände
4
Nennspannung (UL)
480Y/277 V
Nennspannung bei DC
60 V DC (pro Pol)
Spannungsart
Wechselstrom
Einbaulage
beliebig
Überspannungskategorie
III
Anzahl der Pole
4-polig
Lebensdauer, elektrisch
10.000 Schaltvorgänge
Auslösecharakteristik
B
Einbaubreite
17.5 mm
Selektivitätsklasse
3
Einbaubreite je Pol
17.5 mm
Polzahl (geschützt)
4
Anzahl der Pole (insgesamt)
4
Betriebsschaltvermögen
7.5 kA
Betriebsspannung (IEC/EN 60947-2) - max
440 VAC
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungsbetriebsausschaltvermögen im Kurzschluss (IEC/EN 60898-1)
7.5 kA
Bemessungsbetriebsausschaltvermögen im Kurzschluss (IEC/EN 60947-2)
7.5 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Bemessungsschaltvermögen (IEC/EN 60898-1)
10 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Bemessungsschaltvermögen (IEC/EN 60947-2) bei max. Nennspannung
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Verlustleistung
11.9 W

ETIM for 279038 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) B
Polzahl (gesamt) (EF008618) 4
Anzahl der abgesicherten Pole (EF005548) 4
Bemessungsstrom (EF000227) 32 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 15 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 11.9 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Ja
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 4
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein
