EU2E-SWD-4DD-1 180406 Y7-180406 EATON ELECTRIC SmartWire-DT T-Connector for IP67-I/O-module DC 24 V DC four ..
EU2E-SWD-4DD-1
180406
Y7-180406
EATON-MOELLER

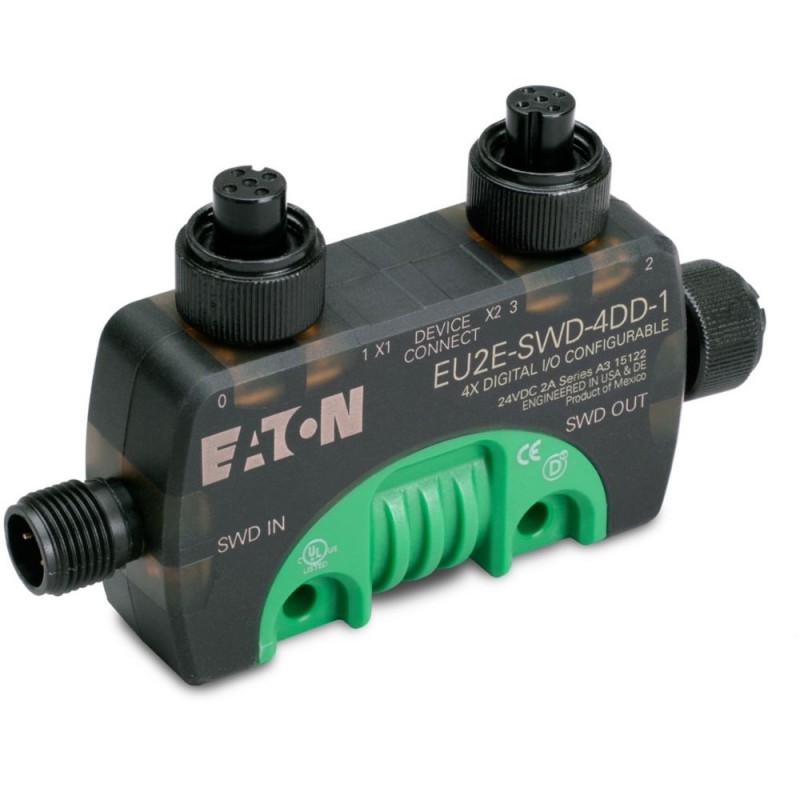

SmartWire-DT T-Connector for IP67-I/O-module; DC 24 V; DC four parameterizable inputs/outputs with power supply; two M12 I/O sockets
EU2E-SWD-4DD-1-KARTON
Eaton EU2E SWD T-Connector Ein-/Ausgabemodul IP69K, 24 V DC, vier konfigurierbare Ein-/Ausgänge mit Versorgung, zwei M12 I/O-Buchsen EU2E-SWD-4DD-1
SWD-Modul mit Schutzart IP69K zum Anschluss digitaler Ein- und Ausgangssignale, parametrierbare I/O-Art, Sensorversorgung 24V DC 70 mA, kurzschlussfest, automatische Adresseinstellung, Modul mit bis zu vier digitalen Eingängen 24 V DC und/oder Ausgängen 24V DC 0,5 A, kurzschlussfeste Ausgänge, I/O-Anschluss mit M12-Buchsen für zwei Ein-/Ausgänge
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton EU2E Digital module
Katalognummer
180406
Produkt Länge/Tiefe
110 mm
Produkthöhe
40 mm
Produktbreite
80 mm
Produktgewicht
0.08 kg
Zertifikat(e)
UL
CSA
IEC/EN 61131-2
UL File No.: E170645
CSA
IEC/EN 61131-2
UL File No.: E170645
Kataloghinweise
Steckerbelegung (X1: 1 I/O, X2: 3 I/O)
EAN
4015081755592
Modellcode
EU2E-SWD-4DD-1
Features & Functions
Elektrische Anschlussart
Schraubanschluss
Merkmale
Überlastfest (mit Diagnose)
Digitale Eingänge konfigurierbar
Feldbusanschluss über separaten Buskoppler möglich
Kurzschlussschutz (Sensorversorgung)
Überlastschutz (Sensorversorgung)
Digitale Ausgänge konfigurierbar
Digitale Eingänge konfigurierbar
Feldbusanschluss über separaten Buskoppler möglich
Kurzschlussschutz (Sensorversorgung)
Überlastschutz (Sensorversorgung)
Digitale Ausgänge konfigurierbar
Funktionen
Kurzschlussschutz, Verfügbare Ausgänge
Zum Anschluss digitaler I/O-Signale
Zum Anschluss digitaler I/O-Signale
General
Stromverbrauch
70 mA, max. Stromaufnahme pro M12 E/A Stecker, Sensorversorgung, SmartWire-DT-Netzwerk
75 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
75 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
Schutzart
IP69K
Montageart
Schraubmontage (M4)
Wand-/Direktmontage möglich
Befestigungsteil (Clip M20)
DIN-Schiene
Tragschienenmontage möglich
Wand-/Direktmontage möglich
Befestigungsteil (Clip M20)
DIN-Schiene
Tragschienenmontage möglich
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
SmartWire-DT Teilnehmer
Typ
Digitalmodule
Spannungsart
Gleichstrom
Ambient conditions, mechanical
Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Climatic environmental conditions
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: zulässig
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
70 °C
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)
Electro magnetic compatibility
Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)
Stromstoßbemessung
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
Electrical rating
Eingangsstrom
4 mA (bei 24 V DC, Digitaleingänge)
Eingangsstrom bei Signal 1
4 mA
Ausgangsstrom
0,5 A
Verlustleistung
1,8 W
Kurzschlussschutz
Ausgänge sind kurzschlussfest
Kurzschlussauslösestrom
Max. 1,2 A über 3 ms, Digitale Halbleiterausgänge
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
0 VDC
Versorgungsspannung bei DC - max
28.8 VDC
Communication
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD-IN : M12 Stecker (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
SWD-OUT: M12 Buchse (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
SWD-OUT: M12 Buchse (A-kodiert), 5-polig
Datenübtrag.rate
2 MBit/s, SmartWire-DT
Automatische Einstellung
Automatische Einstellung
LED-Anzeige
Statusanzeige der Displayausgänge: Gelbe LED
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Statusanzeige Eingang: Gelbe LED
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Statusanzeige Eingang: Gelbe LED
Protokoll
Andere Bussysteme
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk
Input/Output
Eingang
Max. 4 frei konfigurierbare Ein-/Ausgänge
Eingangsverzögerung
< 0,2 ms
Lampenlast
≤ 3 W (bei RLL)
Grenzwerttyp 1
hoch: > 15 V DC
Niedrig: < 5 V DC
Niedrig: < 5 V DC
Anzahl Eingänge (digital)
4
Anzahl Ausgänge (digital)
4
Ausgang
Max. 4 Transistorausgänge
Max. 4 frei konfigurierbare Ein-/Ausgänge
Max. 4 frei konfigurierbare Ein-/Ausgänge
Schaltvermögen
IEC/EN 60947-5-1, Betriebsklasse DC-13, Digitalausgänge
Safety
Explosionsschutz-Kategorie für Staub
Ohne
Explosionsschutz-Kategorie für Gas
Ohne
Potentialtrennung
Eingang zu Eingang: nein
Ausgang zu Ausgang: nein
Ausgang zu Eingang: nein
Zwischen Ausgängen zu SmartWire-DT: nein
Eingänge zu SmartWire-DT: nein
Ausgang zu Ausgang: nein
Ausgang zu Eingang: nein
Zwischen Ausgängen zu SmartWire-DT: nein
Eingänge zu SmartWire-DT: nein
Design verification
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.8 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 0 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Anzahl der digitalen Ausgänge (EF001993) | 4 |
| Digitale Eingänge konfigurierbar (EF008516) | Ja |
| Digitale Ausgänge konfigurierbar (EF008520) | Ja |
| Eingangsstrom bei Signal 1 (EF001428) | 4 mA |
| Zulässige Spannung am Eingang (EF007554) | 20.4 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | sonstige |
| Ausgangsstrom (EF003202) | 0.5 A |
| Zulässige Spannung am Ausgang (EF007553) | 20.4 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP69K |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 80 mm |
| Höhe (EF000040) | 40 mm |
| Tiefe (EF000049) | 110 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU2E-SWD-4DD-1 Y7-180406 180406 DE_174753.pdf | 6 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
