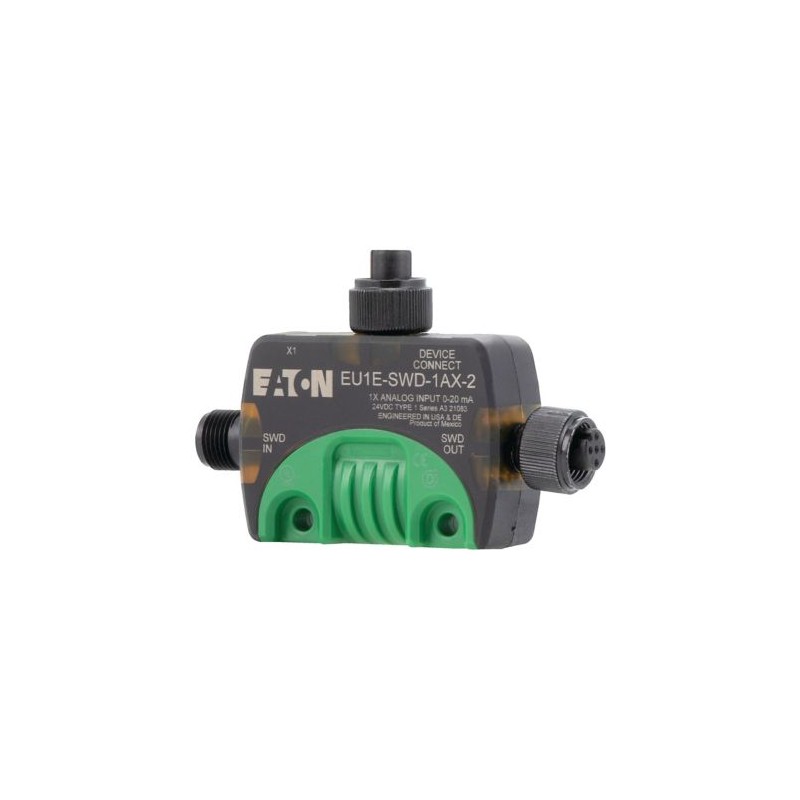

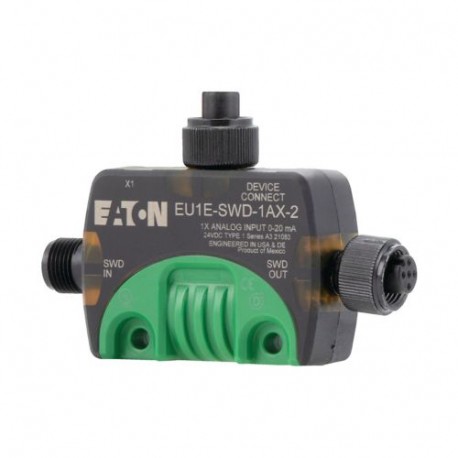

EU1E-SWD-1AX-2 174718 Y7-174718 EATON ELECTRIC SWD T-Connector Analogmodul IP69K, ein analoger Eingang 0 20m..
EU1E-SWD-1AX-2
174718
Y7-174718
EATON-MOELLER
SWD T-Connector Analogmodul IP69K, ein analoger Eingang 0 - 20mA mit Versorgung, eine E/A-Buchse M12
EU1E-SWD-1AX-2
Eaton EU1E SmartWire-DT IP67 T-Connector analog module, one 0 - 20 mA analog input with power supply, one M12 I/O socket
SmartWire-DT-Modul mit Schutzart IP67, zum Anschluss eines analogen Sensors, 24 VDC 70 mA kurzschlussfestes Sensornetzteil, automatische Adresseinstellung, 0 – 20 mA Eingang, 12 Bit Auflösung, konfigurierbare Scanzeit und Mittelwertbildung, I/O-Anschluss mit M12-Buchse
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton EU1E Accessory Input module
Katalognummer
174718
Produkt Länge/Tiefe
85.6 mm
Produkthöhe
20.1 mm
Produktbreite
56.9 mm
Produktgewicht
0.07 kg
Zertifikat(e)
UL File No.: E170645
CSA
UL
IEC/EN 61131-2
CSA
UL
IEC/EN 61131-2
EAN
4015081712045
Modellcode
EU1E-SWD-1AX-2
Features & Functions
Elektrische Anschlussart
Schraubanschluss
Merkmale
Kurzschlussschutz (Sensorversorgung)
Eingangssignal, konfigurierbar
Eingang, Strom
Analogausgänge konfigurierbar
Überlastschutz (Sensorversorgung)
Feldbusanschluss über separaten Buskoppler möglich
Analogeingänge konfigurierbar
Eingangssignal, konfigurierbar
Eingang, Strom
Analogausgänge konfigurierbar
Überlastschutz (Sensorversorgung)
Feldbusanschluss über separaten Buskoppler möglich
Analogeingänge konfigurierbar
Funktionen
Zum Anschluss von analogen I/O-Signalen
Einstellbare Parametereinstellungen
Einstellbare Parametereinstellungen
General
Stromverbrauch
46 mA, SmartWire-DT-Netzwerk
70 mA, max. Stromaufnahme pro M12 E/A Stecker, Sensorversorgung, SmartWire-DT-Netzwerk
70 mA, max. Stromaufnahme pro M12 E/A Stecker, Sensorversorgung, SmartWire-DT-Netzwerk
Schutzart
IP69K
NEMA 4X
NEMA 4X
Montageart
Wand-/Direktmontage möglich
Befestigungsteil (Clip M20)
Schraubmontage (M4)
DIN-Schiene
Tragschienenmontage möglich
Befestigungsteil (Clip M20)
Schraubmontage (M4)
DIN-Schiene
Tragschienenmontage möglich
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
SmartWire-DT Teilnehmer
Wiederholgenauigkeit
0,5 % (Analogeingänge)
Typ
Analogmodule
Spannungsart
DC
Ambient conditions, mechanical
Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Climatic environmental conditions
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: zulässig
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
70 °C
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)
Electro magnetic compatibility
Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)
Stromstoßbemessung
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
Electrical rating
Eingangsstrom
0 - 20 mA (Analog-Eingänge)
Verlustleistung
1,1 W
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
0 VDC
Versorgungsspannung bei DC - max
0 VDC
Communication
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD-OUT: M12 Buchse (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
SWD-IN : M12 Stecker (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
SWD-IN : M12 Stecker (A-kodiert), 5-polig
Datenübtrag.rate
Automatische Einstellung
2 MBit/s, SmartWire-DT
2 MBit/s, SmartWire-DT
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Protokoll
Andere Bussysteme
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk
Input/Output
Wandlungszahl
20 ms, Analogeingänge
Durchschlagfestigkeit
30 kV/mm, nach IEC 60243-1
Eingang
Strom
Eingang (0 - 20 mA)
Eingang (0 - 20 mA)
Eingangsimpedanz
< 250 Ω
Anzahl Eingänge (analog)
1
Anzahl Ausgänge (analog)
0
Auflösung
12 Bit (Analogeingänge)
Gesamtfehler
± 1 %, Eingänge
Safety
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Eingang zu Eingang: nein
Eingänge zu SmartWire-DT: nein
Eingänge zu SmartWire-DT: nein
Design verification
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.1 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 0 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Leistungsaufnahme (EF000346) | 1.1 W |
| Eingang, Strom (EF003204) | Ja |
| Eingang, Spannung (EF003205) | Nein |
| Eingang, Widerstand (EF003206) | Nein |
| Eingang, Widerstandsthermometer (EF003207) | Nein |
| Eingang, Thermoelement (EF003208) | Nein |
| Eingangssignal konfigurierbar (EF003209) | Ja |
| Auflösung der Analogeingänge (EF003575) | 12 Bit |
| Ausgang, Strom (EF003212) | Nein |
| Ausgang, Spannung (EF003213) | Nein |
| Ausgangssignal konfigurierbar (EF003214) | Nein |
| Auflösung der Analogausgänge (EF003577) | 0 Bit |
| Anzahl der analogen Eingänge (EF001994) | 1 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Analoge Eingänge konfigurierbar (EF008518) | Ja |
| Analoge Ausgänge konfigurierbar (EF008519) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP69K |
| Schutzart (NEMA) (EF011959) | 4X |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 56.9 mm |
| Höhe (EF000040) | 20.1 mm |
| Tiefe (EF000049) | 85.6 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1E-SWD-1AX-2 Y7-174718 174718 DE_183272.pdf | 7 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
