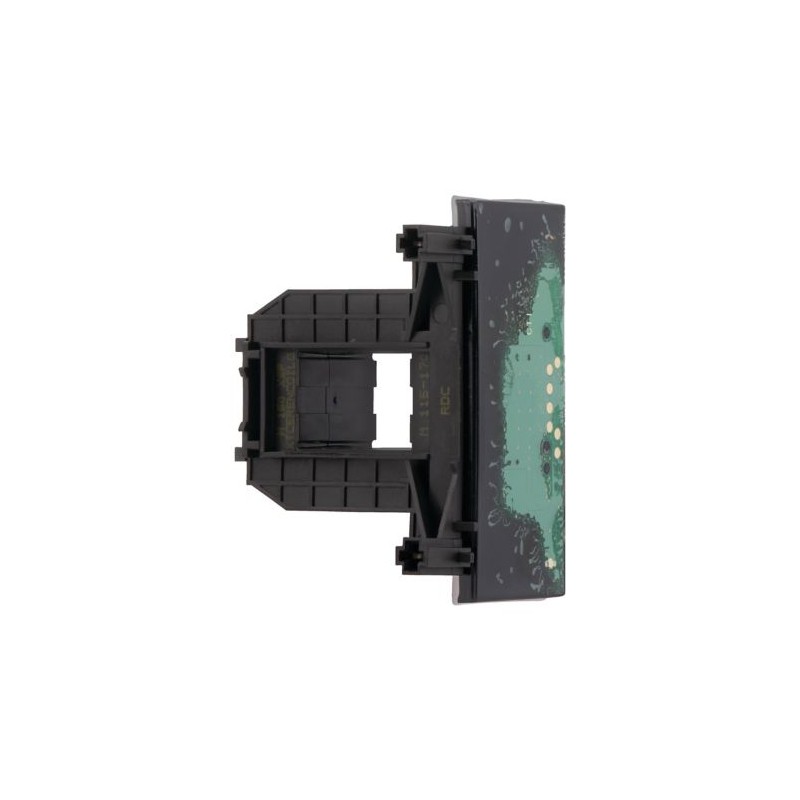

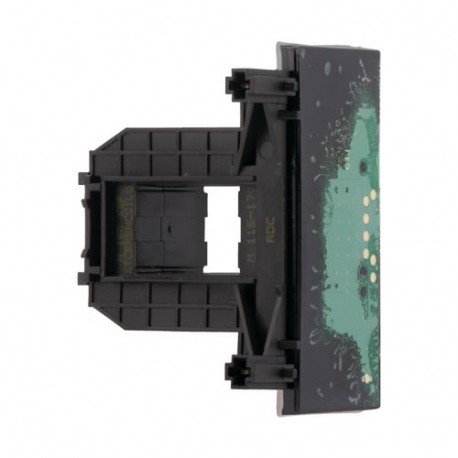

DILM150-XSP(RDC60) 230116 Y7-230116 EATON ELECTRIC Ersatzspule, DC, für DILM115-150 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM150-XSP(RDC60) 230116 Y7-230116 EATON ELECTRIC Ersatzspule, DC, für DILM115-150

DILM150-XSP(RDC60)

230116

Y7-230116

EATON-MOELLER

Ersatzspule, DC, für DILM115-150

DILM150-XSP (RDC60)

Eaton Moeller® series DILM Ersatzspule, Werkzeuglose Steckverbindung, RDC 60: 48 - 60 V DC, DC, verwendbar für: DILM115, DILM150, DILM170

Ersatzspule, Anschlusstechnik: Werkzeuglose Steckverbindung, Betätigungsspannung: RDC 60: 48 - 60 V DC, Spannung AC/DC: DC, verwendbar für: DILM115, DILM150, DILM170, DILM115 - DILM170 (inkl. Elektronikmodul)

Mehr Infos


Niederspannungsschaltgeräte > Spule für Schütz

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $134.08
Stückpreis: $134.08
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Ersatzspule
Katalognummer
230116
Produkt Länge/Tiefe
51 mm
Produkthöhe
110 mm
Produktbreite
63.2 mm
Produktgewicht
0.245 kg
Zertifikat(e)
UL File No.: E29096
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL 508
UL Category Control No.: NLDX
CSA Class No.: 2411-03, 3211-04
UL
CE
CSA
IEC/EN 60947-4-1
EAN
4015082301163
Modellcode
DILM150-XSP(RDC60)

General

Zubehör
Einzelne Spulen
Produktkategorie
Zubehör
Spannungsart
Gleichstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Magnet system

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
48 V
Bemessungssteuerspeisespannung (Us) bei DC - max
60 V

Design verification

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 230116 Niederspannungsschaltgeräte (EC001043)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 48 V
Spannungsart zur Betätigung (EF008242) DC
