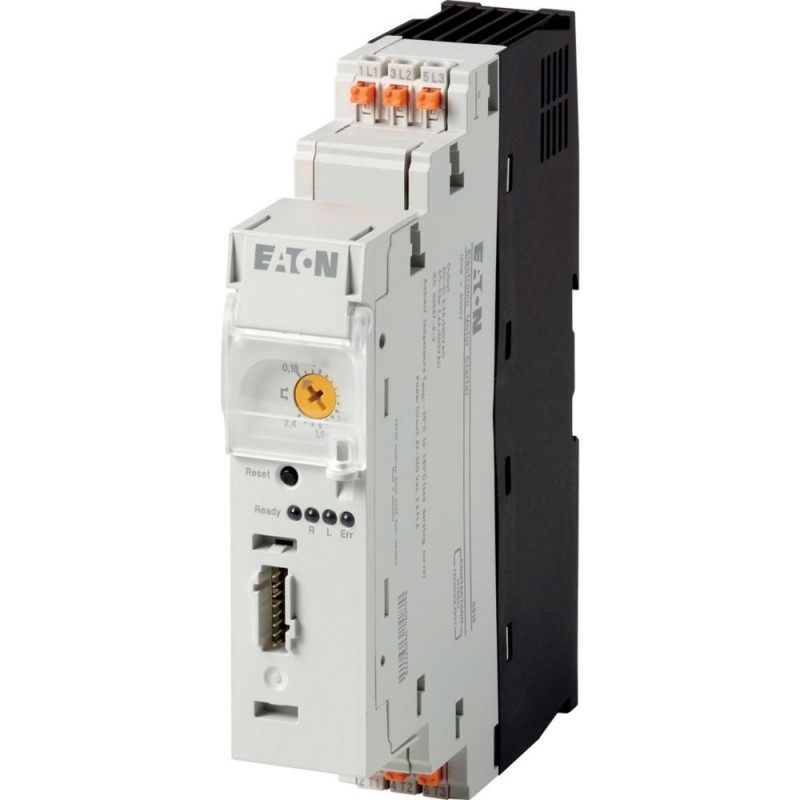

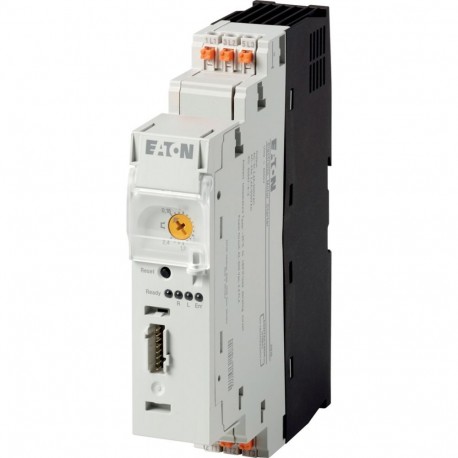

EMS-RO-T-9-SWD 170109 EATON ELECTRIC Reversierstarter 9 SWD Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMS-RO-T-9-SWD 170109 EATON ELECTRIC Reversierstarter 9 SWD

EMS-RO-T-9-SWD

170109

EATON-MOELLER

Reversierstarter 9; SWD

Wendestarter, 24 V DC, 1,5 - 7 (AC-53a), 9 (AC-51) A, Push-in-Klemmen, SmartWire-DT Teilnehmer

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Standard-Sanftstarter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Wendestarter, 24 V DC, 1,5 - 7 (AC-53a), 9 (AC-51) A, Push-in-Klemmen, SmartWire-DT Teilnehmer
Wendestarter, Betätigungsspannung: 24 V DC, Normen und Bestimmungen: IEC/EN 60947-4-2

Lieferprogramm

Dieser Artikel ist nur noch begrenzte Zeit lieferbar. Ersatzartikel: Art.-Nr. 192388 Typ: EMS2-RO-T-9-SWD
Sortiment
Elektronischer Motorstarter
Sortiment
SmartWire-DT Teilnehmer
Untersortiment
SmartWire-DT Elektronische Motorstarter
Grundfunktion
Wendestarter (Komplettgeräte)
Funktion
Zur Anbindung an SmartWire-DT für erweiterte Diagnose.
Beschreibung
Direktstart
Wendestart
Motorschutz
Schaltungsprinzip: Sicherheitsendstufe mit Bypass, dreiphasige Abschaltung.
Motorstrom zusätzlich über SmartWire-DT einstellbar.
Meldungen
Betriebsbereitschaft
Rückmeldung Drehrichting
Motorstrom in %
Motorstrom in A
Thermisches Motorabbild in %
Überlastvorwarnung
Ausgelöstmeldungen (Überlast, Phasenausfall, …)
Eingestellter Wert Kurzschlussauslöser
Gerätetyp
Befehle
Ansteuerung Motorstarter
Manueller Reset
Automatischer Reset
Motordaten
max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 HzAC-53a380 V 400 V 415 V [P]
0,55 - 3 kW
Einstellbereich Überlastauslöser[Ir]
1,5 - 7 (AC-53a)
9 (AC-51) A
Betätigungsspannung
24 V DC
Anschlusstechnik
Push-in-Klemmen
Anbindung an SmartWire-DT
ja

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-2
AbmessungenBreite
30 mm
AbmessungenHöhe
157 mm
AbmessungenTiefe
124 mm
Gewicht
0.3 kg
Montage
Hutschiene IEC/EN 60715, 35 mm
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Einbaulage
Vertikal
Lebensdauer, elektrisch [Schaltspiele]
3 x 107
maximale Schaltfrequenz
7200 (Puls-Pausenzeit 50:50) Schaltspiele/h
Anschlussquerschnitteeindrähtig
1 x (0,2 - 2,5)
1 x AWG20 - 14 mm2
Anschlussquerschnittefeindrähtig, mit Aderendhülse
2 x (0,2 - 2,5)
1 x AWG24 - 14 mm2
AnschlussquerschnitteHinweis
Mindestlänge 10 mm.
Anschlussquerschnittefeindrähtig, mit Twin-Aderendhülse
2 x (0,2 - 1,5)
2 x AWG24 - 16 mm2
AnschlussquerschnitteHinweis
Mindestlänge 10 mm.
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
-5 - +60, nach IEC 60068-2-1 °C
Lagerung [ϑ]
-40 - +80 °C
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/2
Bemessungsbetriebsspannung [Ue]
42 - 550 V
BemessungsbetriebsstromAC-51 [Ie]
1.20 - 9 A
BemessungsbetriebsstromAC-53a [Ie]
1.20 - 7 A
Verlustleistung [PV]
1 - 12 W
Verlustleistung statisch, stromunabhängig [Pvs]
1 W
Basisisolation gemäß IEC/EN60947-1zwischen Rückmeldeausgang und Schaltspannung
500 V AC
StrommessungEinstellbereich Überlastauslöser[Ir]
1,5 - 7 (AC-53a)
9 (AC-51) A
StrommessungAuslöseklasse
10 (Ir ≦ 4 A)
10A (Ir > 4 A) CLASS
StrommessungWiederbereitschaftszeit [tW]
2 (manueller Anlauf)
20 (automatischer Wiederanlauf) min.
StrommessungSymmetrieüberwachungBetrag Imax> Inenn((Imax- Imin)/Imax)
bei ≧ 33, Ansprechzeit 120 s
bei ≧ 67, Ansprechzeit 1,8 s %
StrommessungSymmetrieüberwachungBetrag Imax< Inenn((Imax- Imin)/Inenn)
bei ≧ 33, Ansprechzeit 120 s
bei ≧ 67, Ansprechzeit 1,8 s %
BlockierschutzAnsprechwert I (L1) oder I (L3)
60 A
BlockierschutzAnsprechzeit
0.5 s
KurzschlussfestigkeitZuordnungsart „1“Kurzschlussschutzorgan
50 kA, 500 V AC: Sicherung 16 A gG/gL
50 kA, 500 V AC: Sicherung 30 A CCMR
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
2,5 kA, 400 V AC: FAZ-B16/3
Steuerteil
EingangsdatenVersorgungsspannung [UAUX]
24 (-15 - +20 %) V DC
EingangsdatenRestwelligkeit der Eingangsspannung
≦ 5 %
EingangsdatenEingangsstrom
70 mA
EingangsdatenStromverbrauch Einschalten
120 mA
EingangsdatenStromverbrauch Betrieb [UAUX]
50 mA
Elektromagnetische Verträglichkeit (EMV)
Elektrostatische Entladung (ESD)angewandte Norm
IEC/EN 61000-4-2, Level 3
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
6 kV
Elektromagnetische Felder (RFI)angewandte Norm
IEC/EN 61000-4-3
Elektromagnetische Felder (RFI)
800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m
Funkentstörung
EN 55011, Klasse A (Störaussendung leitungsgebunden)
EN 61000-6-3, Klasse A (Störaussendung gestrahlt)
Verwendungshinweis
Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung 2) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung 1) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind.
Burst Impulse
2
IEC/EN 61000-4-4, Level 3 kV
energiereiche Impulse (Surge)
1 kV (symmetrisch)
2 kV (unsymmetrisch)
nach IEC/EN 61000-4-5
Einströmung nach IEC/EN 61000-4-6
10 V

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
6.5 A
Verlustleistung pro Pol, stromabhängig [Pvid]
2.1 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
6.3 W
Verlustleistung statisch, stromunabhängig [Pvs]
1 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-5 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Motorstarter/Motorstarterkombination (EC001037)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Verbraucherabzweig, Motorabzweig / Motorstarterkombination ([email protected] [AJZ718013])
Art des Motorstarters
Wendestarter
Mit Kurzschlussauslöser
nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
1.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
2.2 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
0 kW
Bemessungsbetriebsstrom Ie
9 A
Bemessungsbetriebsstrom bei AC-3, 400 V
7 A
Überlastauslöser Stromeinstellung
1.5 - 9 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
0 A
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Umgebungstemperatur, Obergrenze ohne Einschränkungen
40 °C
Temperaturkompensierter Überlastschutz
ja
Auslöseklasse
CLASS 10
Anschlussart Hauptstromkreis
Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Federzuganschluss
Tragschienenmontage möglich
ja
Mit Trafo
nein
Anzahl der Befehlsstellen
0
Geeignet für NOT-AUS
nein
Zuordnungsart nach IEC 60947-4-3
Klasse 1
Anzahl der Leuchtmelder
4
Externer Reset möglich
ja
Mit Sicherung
nein
Schutzart (IP)
IP20
Schutzart (NEMA)
sonstige
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Breite
30 mm
Höhe
157 mm
Tiefe
139 mm

Approbationen

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX, NLDX7
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No

Kennlinien

Kennlinie
2100DIA-20
Auslösekennlinie
CLASS 10
eingestellter Motorstrom ≦ 4 A
Kennlinie
2100DIA-21
Auslösekennlinie
CLASS 10A
eingestellter Motorstrom > 4 A
Kennlinie
2100DIA-19
Strom-Derating
① Einzelgerät
② angereiht mit 30 mm Abstand
③ angereiht ohne Abstand

Abmessungen

2100DIM-44

Datasheet - PDF

Bewertungen (0)

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
  Captcha
  Bewertung abgeben

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
