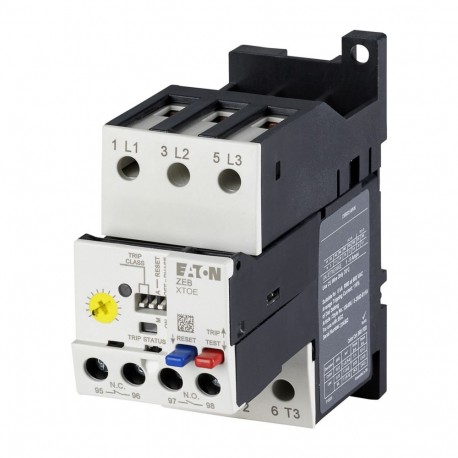

ZEB32-1,65-GF/KK 136498 Y7-136498 EATON ELECTRIC Überlastrelais, elektronisch, 0,33 1,65 A, Einzelaufstellun.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZEB32-1,65-GF/KK 136498 Y7-136498 EATON ELECTRIC Überlastrelais, elektronisch, 0,33 1,65 A, Einzelaufstellun..

ZEB32-1,65-GF/KK

136498

Y7-136498

EATON-MOELLER

Überlastrelais, elektronisch, 0,33 - 1,65 A, Einzelaufstellung, + Erdschlussüberwachung

ZEB32-1,65-GF/KK

Eaton Moeller® series ZEB Overload relay, Separate mounting, Earth-fault protection: with, Ir= 0.33 - 1.65 A, 1 N/O, 1 N/C

Überlastrelais, Lieferprogramm: Elektronische Überlastrelais ZEB, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Prüf-/Aus-Taster, Reset-Taster, Manueller/automatischer Reset wählbar, Schutz bei Anlauf unter Last (Klasse 10 bis Klasse 20), Montageart: Getrennte Montage, Hilfskontakte N/O = Schließer: 1 S/O, Hilfskontakte N/C = Öffner: 1 Öffner, Zur Verwendung mit: DILM17, DILM25, DILM32, DILM38, DIULM17, DIULM25, DIULM32, SDAINLM30, SDAINLM45, SDAINLM55, Normen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP20

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais elektronisch

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $413.30
Stückpreis: $413.30
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series ZEB Electronic overload relay
Katalognummer
136498
Produkt Länge/Tiefe
108 mm
Produkthöhe
110 mm
Produktbreite
45 mm
Produktgewicht
0.33 kg
Zertifikat(e)
CE
CSA File No.: 2290956
CSA-C22.2 No. 14
VDE 0660
UL
UL Category Control No.: NKCR
IEC/EN 60947-4-1
CSA
CSA Class No.: 3211-03
IEC/EN 60947
UL 508
UL File No.: E1230
Kataloghinweise
Bemessungsbetriebsstrom: An- und Ausschaltbedingungen basierend auf DC-13, Zeitkonstante wie angegeben.
EAN
4015081332786
Modellcode
ZEB32-1,65-GF/KK

Merkmale und Funktionen

Erdschlussschutz
Auslösung bei ca. > 0,5 x Ir in 2 s
Auslösung bei ca. > 1,5 x Ir in 1 s
Ja
Merkmale
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947, VDE 0660 Teil 102)
Funktionen
Glühlampe (24 V)

Allgemein

Klasse
Regelbar
Schutzart
IP20
Montageart
Separate mounting
Separate positioning
Überlastauslösestromeinstellung - min
0.33 A
Überlastauslösestromeinstellung - max
1.65 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Elektronische Motorschutzrelais ZEB
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V (Hilfsstromkreise)
6000 V AC
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
15 g, Mechanisch, nach IEC/EN 60068-2-27, Schockdauer 10 ms
Geeignet für
Nebenstromkreise, (UL/CSA)
Spannungsart
eigenversorgt

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
65 °C
Umgebungsbetriebstemperatur (gekapselt) – max
65 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
1 x (1,5 - 16) mm², Hauptleiter
2 x (0,75 - 4) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (14 - 4), Hauptleiter
2 x (18 - 12), Steuerstromleitungen
Abisolierlänge (Hauptleiter)
13 mm
Abisolierlänge (Hilfsleiter)
8 mm
Schr-Grö
M3,5, Anschlussschraube, Steuerstromleitungen
Schraubendrehergröße
1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
0,8 - 1,2 Nm, Schraubklemmen, Steuerstromleitungen
7 lb-in, Schraubklemmen

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
5 A
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (le) bei AC-15, 120 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.4 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.75 A
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Ohne Verschweißen, Hilfs- und Steuerkreise
Bemess.kurzschlussstrom (einf. Bemess.)
6 A RK5, max. Sicherung, SCCR (UL/CSA)
1 kA, SCCR (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
B600, AC-betätigt (UL/CSA)
R300, DC-betätigt (UL/CSA)
Nennspannung - max.
600 V

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1.65 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Nur ETIM

Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Einstellbarer Strombereich - min
0.33 A
Einstellbarer Strombereich - max
1.65 A
Reset-Funktion
automatisch
Drucktaster

ETIM for 136498 Niederspannungsschaltgeräte (EC001080)
Merkmal Wert
Montageart (EF000003) Einzelaufstellung
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Einstellbarer Strombereich (EF008211) 0.33 A
Externe Stromversorgung erforderlich (EF003292) Nein
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Spannungsart der Betriebsspannung (EF005294) AC
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Betriebsspannung DC (EF008208) 0 V
Auslöseklasse (EF006668) einstellbar
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion Taster (EF011942) Ja
Breite (EF000008) 45 mm
Höhe (EF000040) 110 mm
Tiefe (EF000049) 108 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ZEB32-1,65-GF/KK Y7-136498 136498 ES_136480.pdf 463 Kbytes ZEB32-1,65-GF/KK Y7-136498 136498 ES_136480.pdf
