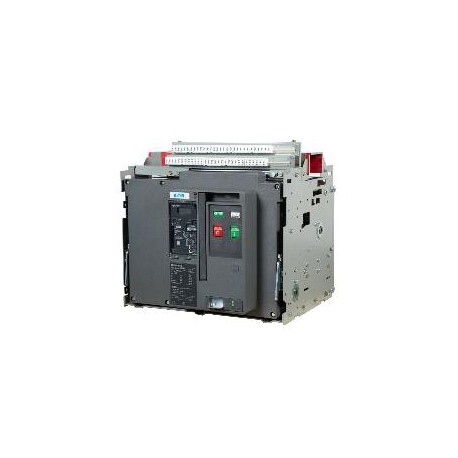

IZM-SR230AD 122945 Y7-122945 EATON ELECTRIC Einschaltauslöser, 208-250VAC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IZM-SR230AD 122945 Y7-122945 EATON ELECTRIC Einschaltauslöser, 208-250VAC/DC

IZM-SR230AD

122945

Y7-122945

EATON-MOELLER

Einschaltauslöser, 208-250VAC/DC

IZM-SR230AD

Schließauslöser, Zubehör, 4000 bis 6300 A, Spannungsauslöser, Schließauslöser, Norm/Zulassung: IEC, Ein Schließauslöser kann mit einem Nebenschlussauslöser und einem Unterspannungsauslöser oder mit einem Unterspannungsauslöser oder mit einem zweiten Nebenschlussauslöser kombiniert werden., Bemessungssteuerspannung: Us 220 - 250 DC, 208 - 240 AC V, Verwendbar für: IZM20, 32, 40, 63..., IN20, 32,40, 63..., Bei separater Bestellung ein Sekundärendgerät IZM‐SEC‐... ist für den Anschluss notwendig. Bei Bedarf separat bestellen. Klemmenbelegung Seite 71

Mehr Infos


Niederspannungsschaltgeräte > Arbeitsstromauslöser

Leistungsschalter IZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $374.09
Stückpreis: $374.09
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Einschaltauslöser, 208-250VAC/DC
Einschaltspule, Zusatzausrüstung, 4000 bis 6300 A, Spannungsauslöser, Einschaltmagnete, Norm/Zulassung: IEC, Ein Einschaltmagnet kann mit einem Arbeitsstromauslöser und einem Unterspannungsauslöser oder mit einem Unterspannungsauslöser oder mit einem zweiten Arbeitstomauslöser kombiniert werden., Bemessungssteuerspeisespannung: Us 220 - 250 DC, 208 - 240 AC V, verwendbar für: IZM20, 32, 40, 63…, IN20, 32,40, 63…, Bei Einzelbestellung ist für den Anschluss ein Hilfsleiterklemmblock IZM‐SEC… erforderlich. Bei Bedarf mitbestellen. → Klemmenbelegungsplan Seite 71

Lieferprogramm

Sortiment
Zusatzausrüstung
Strombereich
4000 bis 6300 A
Zubehör
Spannungsauslöser
Zubehör
Einschaltmagnete
Auslösetechnik
Elektronischer Auslöser
Norm/Zulassung
IEC
Ein Einschaltmagnet kann mit einem Arbeitsstromauslöser und einem Unterspannungsauslöser oder mit einem Unterspannungsauslöser oder mit einem zweiten Arbeitstomauslöser kombiniert werden.
Bemessungssteuerspeisespannung [Us]
220 - 250 DC
208 - 240 AC V
verwendbar für
IZM20, 32, 40, 63…
IN20, 32,40, 63…
Hinweise
Bei Einzelbestellung ist für den Anschluss ein Hilfsleiterklemmblock IZM‐SEC… erforderlich. Bei Bedarf mitbestellen. → Klemmenbelegungsplan Seite 71

Technische Daten

Bemessungssteuerspeisespannung [Us]
AC 50/60 Hz [Us]
208 - 240 V
DC [Us]
220 - 250 V
Leistungsaufnahme
AC
(Anzug 450) VA
DC
(Anzug 450) W
Reaktionszeit des Leistungsschalters bei Us
40 ms
Arbeitsbereich
Anzugsspannung [Anzug]
Gemäß IEC-Standard x Uc

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 4.0

Bemessungssteuerspeisespannung Us bei AC 50 Hz
208 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
208 - 240 V
Bemessungssteuerspeisespannung Us bei DC
220 - 250 V
Spannungsart zur Betätigung
AC/DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches
0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches
0 A
Ausführung des elektrischen Anschlusses
Flachsteckanschluss
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Geeignet für Leistungsschalter
ja
Geeignet für Lastschalter
ja
Geeignet für Motorschutzschalter
nein
Geeignet für Überlastrelais
nein

ETIM for 122945 Niederspannungsschaltgeräte (EC001023)
Merkmal Wert
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Nein
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZM-SR230AD Y7-122945 122945 122945_DE.pdf 119 Kbytes IZM-SR230AD Y7-122945 122945 122945_DE.pdf
