P3-63/E/HI11 079220 0001456532 EATON ELECTRIC EIN-AUS-Schalter, 3-polig + 1 Schließer + 1 Öffner, 63 A, Einb.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P3-63/E/HI11 079220 0001456532 EATON ELECTRIC EIN-AUS-Schalter, 3-polig + 1 Schließer + 1 Öffner, 63 A, Einb..

P3-63/E/HI11

079220

0001456532

EATON-MOELLER

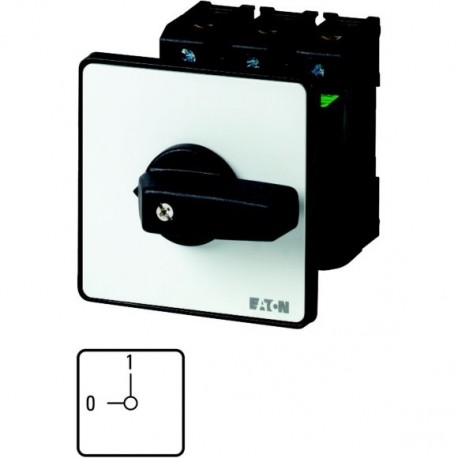

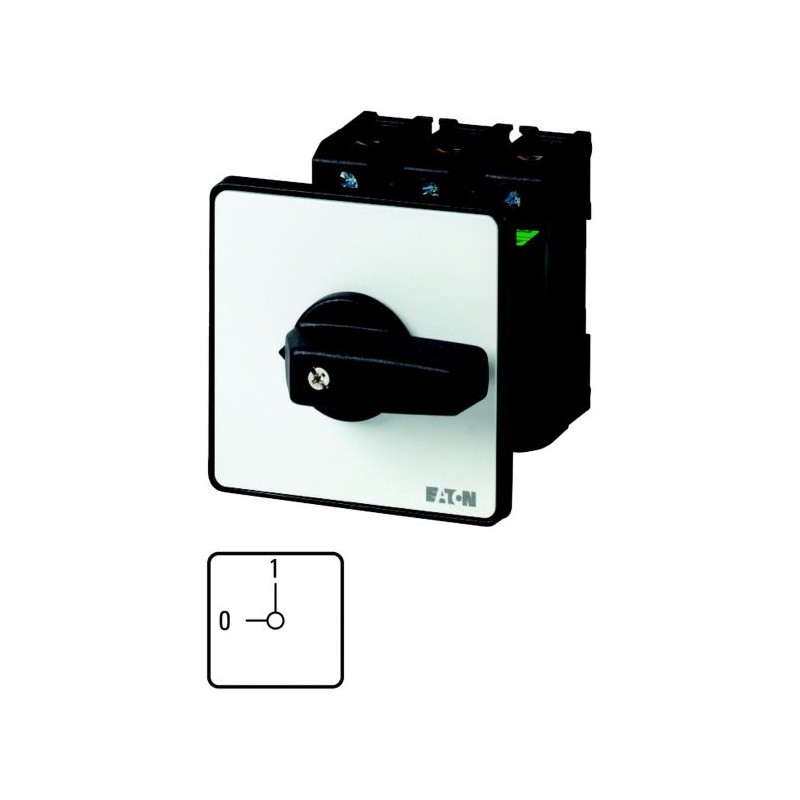

EIN-AUS-Schalter, 3-polig + 1 Schließer + 1 Öffner, 63 A, Einbau

EIN-AUS-Trennschalter 3-polig + 1 Schließer + 1 NC 63 A Montage

EIN-AUS-Schalter, P3, 63 A, Einbau, 3-polig, 1 Schließer, 1 Öffner, mit schwarzem Knebel und Frontschild

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $124.75
Stückpreis: $124.75

Menge Preis
1+$124.75
2+$107.34
3+$100.99
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


EIN-AUS-Schalter, P3, 63 A, Einbau, 3-polig, 1 Schließer, 1 Öffner, mit schwarzem Knebel und Frontschild
EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P3, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Lieferprogramm

Sortiment
EIN-AUS-Schalter
Typkenner
P3
mit schwarzem Knebel und Frontschild
Information zum Lieferumfang
Hilfsschalterkontakt oder Neutralleiter nachrüstbar.
Polzahl
3-polig
Hilfsstrombahnen
1 Schließer
1 Öffner
Schutzart
Front IP65
Bauform
Einbau
Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]
400 V [P]
30 kW
Bemessungsdauerstrom [Iu]
63 A
Hinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Lasttrennschalter nach IEC/EN 60947-3
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
-25 - +40 °C
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Schockfestigkeit
15 g
Einbaulage
Nach Bedarf
Strombahnen
Mechanische GrößenPolzahl
3-polig
Mechanische GrößenHilfsstrombahnen
1 Schließer
Mechanische GrößenHilfsstrombahnen
1 Öffner
elektrische KenngrößenBemessungsbetriebsspannung [Ue]
690 V AC
elektrische KenngrößenBemessungsdauerstrom [Iu]
63 A
elektrische KenngrößenHinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 25 % ED
2 x Ie
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 40 % ED
1.6 x Ie
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 60 % ED
1.3 x Ie
KurzschlussfestigkeitSchmelzsicherung
80 A gG/gL
Bemessungskurzzeitstromfestigkeit (1-s-Strom) [Icw]
1260 Aeff
Hinweis zur Bemessungskurzzeitstromfestigkeit Icw
1-Sekunden-Strom
Bedingter Kurzschlussstrom [Iq]
4 (Load side)
100 (Supply side) kA
Schaltvermögen
Bemessungseinschaltvermögen cos ϕ nach IEC 60947-3
800 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3230 V
640 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3400/415 V
600 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3500 V
590 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3690 V
340 A
Sichere Trennung nach EN 61140zwischen den Kontakten
440 V AC
Sichere Trennung nach EN 61140Stromwärmeverlust pro Strombahn bei Ie
4.5 W
Sichere Trennung nach EN 61140Stromwärmeverlust pro Hilfsstrombahn bei Ie(AC-15/230 V)
0.2 W
Lebensdauer, mechanisch [Schaltspiele]
> 0.1 x 106
maximale Schalthäufigkeit [Schaltspiele/h]
1200
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]220 V 230 V [P]
15 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]400 V 415 V [P]
30 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]500 V [P]
30 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]690 V [P]
30 kW
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter230 V [Ie]
51 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter400V 415 V [Ie]
55 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter500 V [Ie]
44 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter690 V [Ie]
22.1 A
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]230 V [P]
18.5 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
30 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]500 V [P]
45 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]690 V [P]
55 kW
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter230 V [Ie]
63 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter400 V 415 V [Ie]
63 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter500 V [Ie]
63 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter690 V [Ie]
63 A
GleichspannungDC-1, Lastschalter L/R = 1 msBemessungsbetriebsstrom [Ie]
63 A
GleichspannungDC-1, Lastschalter L/R = 1 msSpannung pro in Reihe geschalteten Kontakt
60 V
GleichspannungDC-23A, Motorschalter
L/R = 15 ms24 VBemessungsbetriebsstrom [Ie]
50 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms24 VKontakte
1 Anzahl
GleichspannungDC-23A, Motorschalter
L/R = 15 ms48 VBemessungsbetriebsstrom [Ie]
50 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms48 VKontakte
2 Anzahl
GleichspannungDC-23A, Motorschalter
L/R = 15 ms60 VBemessungsbetriebsstrom [Ie]
50 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms60 VKontakte
2 Anzahl
GleichspannungDC-23A, Motorschalter
L/R = 15 ms120 VBemessungsbetriebsstrom [Ie]
25 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms120 VKontakte
3 Anzahl
Fehlschaltungssicherheit bei 24 V DC, 10 mA [Fehlerhäufigkeit]
< 10-5, < 1 Ausfall auf 100000 Schaltungen HF
Anschlussquerschnitte
ein- oder mehrdrähtig
1 x (2,5 - 35)
2 x (2,5 - 10) mm2
feindrähtig mit Aderendhülse nach DIN 46228
1 x (1.5 - 25)
2 x (1.5 - 6) mm2
Anschlussschraube
M5
Anzugsdrehmoment Anschlussschraube
3 Nm
Sicherheitstechnische Kenngrößen
Hinweise
B10dWerte nach EN ISO 13849-1, Tabelle C1
Approbierte Leistungsdaten
StrombahnenBemessungsbetriebsspannung [Ue]
600 V AC
StrombahnenBemessungsdauerstrom max.HauptstrombahnenGeneral use
60 A
StrombahnenBemessungsdauerstrom max.HilfsstrombahnenGeneral Use [IU]
10 A
StrombahnenBemessungsdauerstrom max.HilfsstrombahnenPilot Duty
A 600
P 600
Schaltvermögenmaximale Motorleistung1-phasig120 V AC
3 HP
Schaltvermögenmaximale Motorleistung1-phasig200 V AC
7.5 HP
Schaltvermögenmaximale Motorleistung1-phasig240 V AC
10 HP
Schaltvermögenmaximale Motorleistung3-phasig200 V AC
15 HP
Schaltvermögenmaximale Motorleistung3-phasig240 V AC
15 HP
Schaltvermögenmaximale Motorleistung3-phasig480 V AC
40 HP
Schaltvermögenmaximale Motorleistung3-phasig600 V AC
50 HP
Short Circuit Current RatingBasic Rating
10 kA
Short Circuit Current Ratingmax. Fuse
150 A
Anschlussquerschnitteein- oder feindrähtig mit Aderendhülse
14 - 2 AWG
AnschlussquerschnitteAnschlussschraube
M5
AnschlussquerschnitteAnzugsdrehmoment
26.5 lb-in

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
63 A
Verlustleistung pro Pol, stromabhängig [Pvid]
4.5 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter (ecl@ss13-27-37-14-03 [AKF060018])
Ausführung als Hauptschalter
nein
Ausführung als Wartungs-/Reparaturschalter
nein
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Wendeschalter
nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
63 A
Bemessungsdauerstrom bei AC-23, 400 V
63 A
Bemessungsdauerstrom bei AC-21, 400 V
63 A
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Bemessungskurzzeitstromfestigkeit Icw
1.26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
30 kW
Schaltleistung bei 400 V
30 kW
Bedingter Bemessungskurzschlussstrom Iq
100 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
nein
Geeignet für Frontbefestigung 4-Loch
ja
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
kurzer Drehgriff
Verriegelbar
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
nein
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
12
Breite
87 mm
Höhe
87 mm
Tiefe
96 mm
Breite in Teilungseinheiten

Approbationen

Product Standards
UL 60947-4-1;CSA - C22.2 No. 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
12528
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Suitable for
Branch circuits, suitable as motor disconnect
Degree of Protection
IEC: IP65; UL/CSA Type 1, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
P3-63/E/HI11 0001456532 079220 DE_079220.pdf 125 Kbytes P3-63/E/HI11 0001456532 079220 DE_079220.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
