EASY-E4-DC-4PE1P 197517 Y7-197517 EATON ELECTRIC EASY-E4-DC-4PE1P
EASY-E4-DC-4PE1P
197517
Y7-197517
EATON-MOELLER
EASY-E4-DC-4PE1P

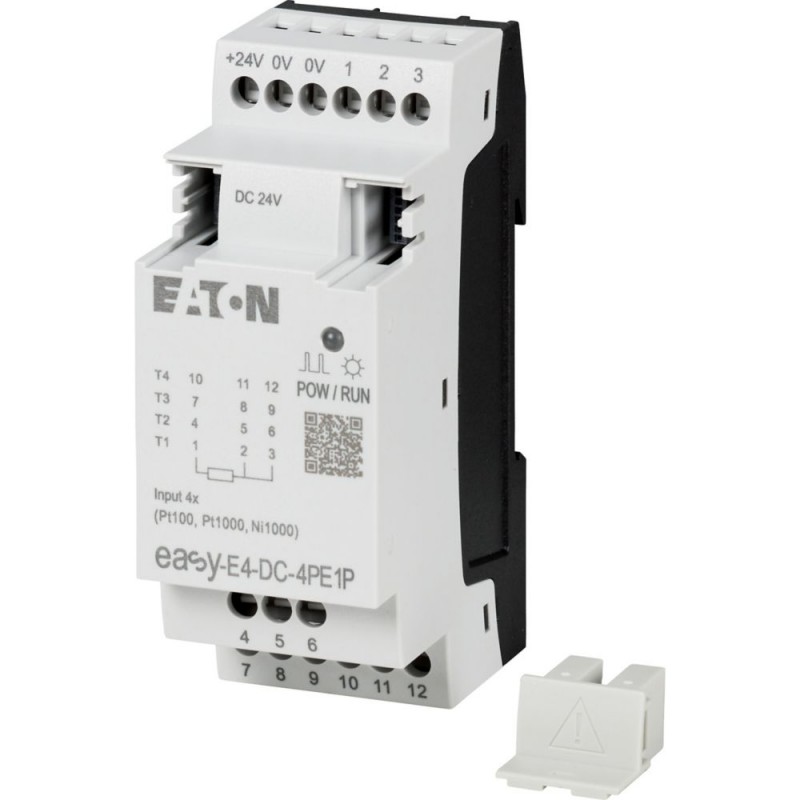

Eaton Moeller® series EASY I/O Erweiterung für easyE4 mit Temperaturerfassung Pt100, Pt1000 oder Ni1000, 24 V DC, Eingänge analog : 4, push-in
I/O-Erweiterung für Steuerrelais der Serie easyE4 mit einer Bemessungsbetriebsspannung von 24 VDC. Diese Erweiterung bietet 4 analoge Eingänge, die für die Widerstandstemperaturdetektoren Pt100, Pt1000 oder Ni1000 verwendet werden können. Die Eingänge Pt100, Pt1000 oder Ni1000 eignen sich für Zwei- und Dreileiterverbindungen. Die Verbindungen werden über Push-in-Klemmen hergestellt. Der Anschluss an das Steuerrelais oder eine andere Erweiterung der easyE4-Serie erfolgt über den standardmäßig mitgelieferten Stecker EASY-E4-CONNECT1 (Art. 197225).
Industriesteuerungen SPS > Logikmodul
Easy E4-Nanocontroller
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series EASY I/O expansion
Katalognummer
197517
Produkt Länge/Tiefe
58 mm
Produkthöhe
90 mm
Produktbreite
36 mm
Produktgewicht
0.1 kg
Zertifikat(e)
UL Listed
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61000-4-2
IEC/EN 61131-2
IEC 60068-2-6
IEC 60068-2-30
IEC 60068-2-27
EN 61010
IEC/EN 61000-6-3
IEC/EN 61000-6-2
EN 50178
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61000-4-2
IEC/EN 61131-2
IEC 60068-2-6
IEC 60068-2-30
IEC 60068-2-27
EN 61010
IEC/EN 61000-6-3
IEC/EN 61000-6-2
EN 50178
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)
EAN
4015081940950
Modellcode
EASY-E4-DC-4PE1P
Merkmale und Funktionen
Funktionen
Kartendiagnose
Diagnose unterhalb des unteren Messbereichs
Diagnose unterhalb des unteren Messbereichs
Allgemein
Schutzart
IP20
Isolat.widerstand
Entspricht EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Montageart
Tragschienenmontage möglich
Überspannungskategorie
III
Verschmutzungsgrad
2
Produktkategorie
Steuerrelais easyE4
Protokoll
MODBUS
Auflösung
12 Bit (0- 4095, digital, Skalierung pro Sensor)
Software
EASYSOFT-SWLIC/easySoft7
Typ
easyE4 Erweiterung
Benutzt mit
easyE4
Spannungsart
Gleichstrom
Spannungsart
Gleichstrom
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
Waagerecht
Vertikal
Vertikal
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
57 - 150 Hz, 2 g konstante Beschleunigung
10 - 57 Hz, 0,15 mm konstante Amplitude
nach IEC/EN 60068-2-6
10 - 57 Hz, 0,15 mm konstante Amplitude
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Bemessung der Luft- und Kriechstrecken nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Bemessung der Luft- und Kriechstrecken nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Relative Luftfeuchtigkeit
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)
Elektromagnetische Verträglichkeit
Luftentladung
8 kV
Berstimpuls
2 kV, Signalleitung
2 kV, Versorgungskabel
nach IEC/EN 61000-4-4
2 kV, Versorgungskabel
nach IEC/EN 61000-4-4
Kontaktentladung
6 kV
Elektromagnetische Felder
1 V/m bei 2 – 2,7 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
Störsicherheit gegen leitungsgeführte Störung
10 V (nach IEC/EN 61000-4-6)
Funkstörklasse
Klasse B (EN 61000-6-3)
Stromstoßbemessung
0,5 kV, Versorgungskabel, symmetrisch, EASY…DC, energiereiche Impulse (Surge), EMV
1 kV, Versorgungskabel, asymmetrisch, energiereiche Impulse (Surge), EMV
Nach IEC/EN 61000-4-5 Stufe 4
1 kV, Versorgungskabel, asymmetrisch, energiereiche Impulse (Surge), EMV
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
= 10 ms, Überbrückung von Spannungseinbrüchen
Anschlussquerschnitte
Anschlusskapazität
0,2 - 2,5 mm² (22 - 12 AWG), feindrähtig mit Aderendhülse
Bemessungswerte
Eingangsstrom
40 mA
Leistgsaufnahme
1 W
Verlustleistung
1 W
Bemessungsbetriebsspannung
20,4 - 28,8 V DC
20,4 - 28,8 V DC (Transistorausgänge)
24 V DC (-15 % / + 20 % - Stromversorgung)
24 V DC (Transistorausgänge)
24 V DC (Digitaleingänge)
20,4 - 28,8 V DC (Transistorausgänge)
24 V DC (-15 % / + 20 % - Stromversorgung)
24 V DC (Transistorausgänge)
24 V DC (Digitaleingänge)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20.4 VDC
Versorgungsspannung bei DC - max
28.8 VDC
Kurzschlussfestigkeit
Kurzschlussschutz
≥ 1A (T), Sicherung, Spannungsversorgung
Kommunikation
Anschlussart
Push-In Klemmen
Kabel
Kabellänge
≤ 30 m, ungeschirmt, Analogeingänge Temperaturbeständigkeit Pt100 oder Ni1000 Sensoren
Eingang / Ausgang
Eingang
Eingangsart Widerstand-Sensor: Platinsensor Pt100 (nach DIN EN 60751, IEC 751)
Eingangsart Widerstand-Sensor: Nickelsensor Ni1000 (nach DIN 43760)
Eingangsart Widerstand-Sensor: Nickelsensor Ni1000 (nach DIN 43760)
Eingangsstrom
40 mA
Anzahl Eingänge (analog)
4
Anzahl Eingänge (digital)
0
Anzahl Ausgänge (analog)
0
Anzahl Ausgänge (digital)
0
Arbeitssicherheit
Explosionsschutz-Kategorie für Gas
Ohne
Potentialtrennung
Zwischen Analogeingängen PT100 oder Ni1000 und Stromversorgung: nein
Zwischen Analogeingängen und Stromversorgung: nein
Zwischen Analogeingängen und Stromversorgung: nein
Verpolungsschutz
Ja
Explosionsschutz-Kategorie für Staub
Ohne
Bauartnachweis
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Schaltstrom (EF000188) | 0 A |
| Leistungsaufnahme (EF000346) | 1 W |
| Anzahl der analogen Eingänge (EF001994) | 4 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Mit Relaisausgang (EF003198) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Mit Display (EF000458) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
| Grundgerät (EF007279) | Nein |
| Erweiterbar (EF000119) | Nein |
| Erweiterungsgerät (EF007163) | Nein |
| Mit Zeitschaltuhr (EF000256) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 36 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 58 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON EASY E4 EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY-E4-DC-4PE1P Y7-197517 197517 PT_199509.pdf | 390 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
