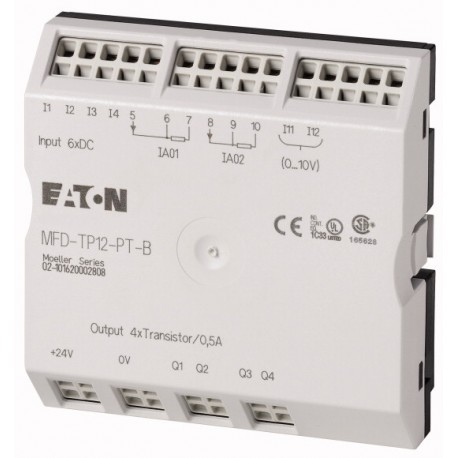

MFD-TP12-PT-B 106043 0004519716 EATON ELECTRIC E/A-Modul mit Temperaturerfassung für MFD-Titan, Bereich B, 6.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MFD-TP12-PT-B 106043 0004519716 EATON ELECTRIC E/A-Modul mit Temperaturerfassung für MFD-Titan, Bereich B, 6..

MFD-TP12-PT-B

106043

0004519716

EATON-MOELLER

E/A-Modul mit Temperaturerfassung für MFD-Titan, Bereich B, 6DI(2AI), 2I-Pt100, 4DO-Trans

Mehr Infos


Industriesteuerungen SPS > SPS-Analoges Ein-/Ausgangs-Modul

EASY programmierbare Relais und MFD-Anzeigen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


E/A-Modul mit Temperaturerfassung für MFD-Titan, Bereich B, 6DI(2AI), 2I-Pt100, 4DO-Trans
E/A-Modul mit Temperaturerfassung, Spannungsversorgung 24VDC, wird auf MFD-CP8 ab Geräteversion08/CP10 geschnappt, 6 Digitaleingänge davon 2 Eingänge als Analogeingänge nutzbar, 2 Eingänge als Temperatureingänge mit Pt100, 4 Transistorausgänge, der Temperaturbereich ist konfigurierbar: -200bis+200/0bis+850 °C

Lieferprogramm

Beschreibung
Temperaturbereich konfigurierbar
Versorgungsspannung
24 V DC
Eingänge
digital
6
davon analog nutzbar
2
Pt100, Pt1000, Ni1000
2
Ausgänge
Transistor
4
Temperaturbereiche
Temperaturfühler
-200…+200 °C
0…+850 °C
verwendbar für
MFD-CP8… ab Geräteversion 08
MFD-CP10…

Technische Daten

Allgemeines
Normen und Bestimmungen
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Abmessungen (B x H x T)
89 x 90 x 25 (eingebaut) mm
Gewicht
0.14 kg
Montage
In das Netzgerät integriert
Anschlussquerschnitte
eindrähtig
0.2⁄4 (AWG 24 - 12) mm2
feindrähtig mit Aderendhülse
0.2⁄2.5 (AWG 24 - 12) mm2
Schlitzschraubendreher
3.5 x 0.6 mm
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
-25 - +55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung
- 40 - 70 °C
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Verschmutzungsgrad
2
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 60068-2-6)konstante Amplitude 0.15 mm
10 - 57 Hz
Schwingungen (IEC/EN 60068-2-6)konstante Beschleunigung 2 g
57 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
18 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Einbaulage
Vertikal oder horizontal
Elektromagnetische Verträglichkeit (EMV)
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Luftentladung
8 kV
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Kontaktentladung
6 kV
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
10 V/m
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)Versorgungsleitung
2 kV
Burst Impulse (IEC/EN 61000-4-4, Level 3)Signalleitungen
2 kV
Energiereiche Impulse (Surge) (IEC/EN 61000-4-5)
2 (Versorgungsleitungen symmetrisch, MFD-AC-CP8..) kV
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (Versorgungsleitungen symmetrisch, MFD-CP8..) kV
Einströmung nach IEC/EN 61000-4-6
10 V
Isolationsfestigkeit
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Spannungsversorgung
Verlustleistung
2 W
Digital-Eingänge 24 V DC
Anzahl
6
Eingänge als Analogeingänge nutzbar
2 (I11, I12)
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennunggegeneinander
nein
Potentialtrennungzu den Ausgängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
ja
Bemessungsbetriebsspannung [Ue]
24 V DC
bei Zustand „0” [Ue]
< 5.0 (I1 - I4), < 8.0 (I11, I12) V DC
bei Zustand „1” [Ue]
>15.0 (I1 - I4), > 8.0 (I11, I12) V DC
Eingangsstrom bei Zustand „1”I11, I12
2.2 (bei 24 V DC) mA
Verzögerungszeit von „0” nach „1”Entprellung EIN
20 ms
Verzögerungszeit von „0” nach „1”Entprellung AUS
typ. 0.1 (I1 - I4), typ. 0.25 (I11 - I12) ms
Verzögerungszeit von „1” nach „0”Entprellung EIN
20 ms
Verzögerungszeit von „1” nach „0”Entprellung AUS
typ. 0.1 (I1 - I4), typ. 0.2 (I11, I12) ms
Leitungslänge (ungeschirmt)
100 m
FrequenzzählerAnzahl
4 (I1, I2, I3, I4)
FrequenzzählerZählfrequenz
< 3 kHz
FrequenzzählerImpulsform
Rechteck
InkrementalwertzählerAnzahl
2 (I1 + I2, I3 + I4)
InkrementalwertzählerZählfrequenz
≦ 3 kHz
InkrementalwertzählerImpulsform
Rechteck
InkrementalwertzählerSignalversatz
90°
Schnelle ZähleingängeAnzahl
4 (I1, I2, I3, I4)
Schnelle ZähleingängeZählfrequenz
< 3 kHz
Schnelle ZähleingängeImpulsform
Rechteck
Leitungslänge abgeschirmt
< 20 m
Analog-Eingänge
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennungzu den Digital-Eingängen
nein
Potentialtrennungzu den Ausgängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, Netzwerk NET, EASY-Link
ja
Eingangsart
DC-Spannung
Signalbereich
0 - 10 V DC
Auflösung analog
0.01 V
Auflösung digital
0.01 V
Auflösung
10 (Wert 0 - 1023) Bit
Eingangsimpedanz
11.2 kΩ
Genauigkeit vom IST-Wertzwei MFD-Geräte
± 3 %
Genauigkeit vom IST-Wertinnerhalb eines Gerätes
± 2 %
Konvertierungszeit analog/digital
jeder CPU-Zyklus ms
Eingangsstrom
< 1 mA
Leitungslänge, abgeschirmt
< 30 m
Analog-Eingänge Temperaturwiderstand Pt100 oder Ni1000 Sensoren
Anzahl
2 x Pt100 oder 2 x Ni1000 (je nach Typ)
Eingangsart Widerstand-Sensor
Platin Sensor Pt100 nach DIN EN 60751, IEC 751: MFD-TP12-PT…
Nickel-Sensor Ni1000 nach DIN 43760: MFD-TP12-NI…
Temperaturbereiche
Pt100, Bereich A, wählbar: -40 — +90, (-40 — +194); 0 — +250 (+32 — +482); 0 — +400, (+32 — +752)
Ni1000, Bereich A, wählbar: -40 — +90, (-40 — +194); 0 — +250 (+32 — +482)
Pt100, Bereich B: -0 — +850, (+32 — +1562); -200 — +200 (-328 — +392) °C, (°F)
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennungzu den Digital-Eingängen
nein
Potentialtrennungzu den Ausgängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
ja
Auflösung digital, Skalierung pro Sensor
Bei Operand "IA" und "MD", wählbar unter Skalierung: 12 (0- 4095) Bit
Bei Operand "MD", wählbar unter Skalierung: 1, 0.1 °C (1, 0.1 °F)
Messwertauflösung analog/digital
in Abhängigkeit von der Skalierung Bit
Messstrom
< 1.6 mA
Zerstörungsgrenze (für den Fall eines Verdrahtungsfehlers)
Anlegen externer Spannung
Messprinzip
Zweileiter oder Dreileiter pro Sensor wählbar mittels Anschluss des Sensors
Genauigkeit (ohne EMV Störungseinflüsse)
zwei MFD-Geräte untereinander: Typisch 1; maximal 1.6 (Pt), 1.2 (Ni)
Pt100-Sensor (Offsetfehler, Linearitätsfehler, Wiederholgenauigkeit, Temperaturfehler des Geräts inbegriffen): ± 0.8 vom Messbereich
Ni1000-Sensor (Offsetfehler, Linearitätsfehler, Wiederholgenauigkeit, Temperaturfehler des Geräts inbegriffen): ± 0.8 vom Messbereich %
Konvertierungszeit analog/digital
ohne Abtastzeiteinstellung, wählbar pro Sensor: 200
mit Abtastzeit (einstellbar), wählbar pro Sensor: 200 - 65535 ms
zusätzliche Messhilfen
Filterung (Software), Glättung des analogen Eingangssignals (Pt1 Verhalten), nur bei eingestellter Abtastzeit wählbar pro Sensor: ja
Filter zur Unterdrückung von bestimmten Frequenzen und deren ganzzahligen Vielfachen: 50, 60, 250, 500 Hz
Diagnose
Baugruppendiagnose: ja
Drahtbruchdiagnose pro Sensor: ja
Leitungsbruchdiagnose pro Sensor: ja
untere Messbereichgrenze Sensor unterschritten: ja
obere Messbereichgrenze Sensor überschritten: ja
Leitungslänge, abgeschirmt
< 10 m
Relaisausgänge
Potentialtrennungzur Spannungsversorgung
ja
Transistorausgänge
Anzahl
4
Bemessungsbetriebsspannung [Ue]
24 V DC
zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Versorgungsstrombei Zustand „0” [typ.⁄max.]
18/32 mA
Versorgungsstrombei Zustand „1” [typ.⁄max.]
24 /44 mA
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
PotentialtrennungPotentialtrennung zur Spannungsversorgung, Eingänge
ja
Potentialtrennungzu den Eingängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
ja
Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal [Ie]
max. 0.5 A
Lampenlast ohne Rvpro Kanal
5 (Q1 - Q4) W
Reststrom bei Zustand „0” pro Kanal
< 0.1 mA
max. Ausgangsspannungbei Zustand „0” bei externer Last < 10 MΩ
2,5 V
max. Ausgangsspannungbei Zustand „1” bei Ie= 0.5 A
U = Ue-1 V V
Kurzschlussschutz
thermisch (Q1 - Q4), (Auswertung erfolgt mit Diagnose-Eingang I16)
Kurzschlussauslösestrom für Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 pro Ausgang A
gesamter Kurzschlussstrom
8 A
Spitzenkurzschlussstrom
16 A
thermische Abschaltung
ja
max. Schaltfrequenz bei konstanter ohmscher Belastung
40000 Schaltspiele/h
Parallelschaltbarkeit der Ausgängebei ohmscher Belastung, induktiver Belastung mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe
Gruppe 1: Q1 bis Q4
Parallelschaltbarkeit der AusgängeAnzahl der Ausgänge [max.]
4
Parallelschaltbarkeit der Ausgängegesamter Maximalstrom
2 (Achtung! Ausgänge müssen gleichzeitig und von gleicher Zeitlänge angesteuert werden.) A
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungGleichzeitigkeitsfaktor
1 g
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1mit äußerer Schutzbeschaltungmax. Schaltfrequenz, max. Einschaltdauer
In Abhängigkeit von der Schutzbeschaltung Schaltspiele
Analog-Ausgänge
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennungzu den Digital-Eingängen
nein
Punkt-zu-Punkt-Verbindung
Potentialtrennungzur Spannungsversorgung
ja

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
2 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / SPS-Analoges Ein-/Ausgangs-Modul (EC001420)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Analoges Ein-/Ausgangs-Modul ([email protected] [AKE524014])
Anzahl der analogen Eingänge
2
Anzahl der analogen Ausgänge
0
Analoge Eingänge konfigurierbar
nein
Analoge Ausgänge konfigurierbar
nein
Eingang, Strom
nein
Eingang, Spannung
ja
Eingang, Widerstand
nein
Eingang, Widerstandsthermometer
ja
Eingang, Thermoelement
nein
Eingangssignal konfigurierbar
ja
Auflösung der Analogeingänge
12 Bit
Ausgang, Strom
nein
Ausgang, Spannung
nein
Ausgangssignal konfigurierbar
nein
Auflösung der Analogausgänge
0 Bit
Ausführung des elektrischen Anschlusses
Federzuganschluss
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
90 mm
Höhe
25 mm
Tiefe
89 mm

Approbationen

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Abmessungen

252X017

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
MFD-TP12-PT-B 0004519716 106043 DE_106043.pdf 221 Kbytes MFD-TP12-PT-B 0004519716 106043 DE_106043.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
