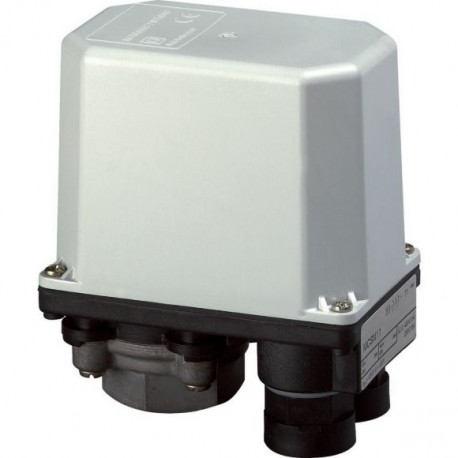

MCSN22 048187 Y7-48187 EATON ELECTRIC Druckwächter, 3-polig, 25 bar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCSN22 048187 Y7-48187 EATON ELECTRIC Druckwächter, 3-polig, 25 bar

MCSN22

048187

Y7-48187

EATON-MOELLER

Druckwächter, 3-polig, 25 bar

Leistungsdruckschalter 3 Kontakte 25 bar

Eaton Moeller® series MCS Druckwächter, 3p, 25bar MCSN22

IEC EN 60947-5-1, IP65_x, Drucküberwachung von flüssigen und gasförmigen Medien, z. B. Druckluft, zum Schalten von Lasten, Schließ- und Ausschaltdruck: getrennt einstellbar

Mehr Infos


Niederspannungsschaltgeräte > Druckschalter

Positionsschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $203.39
Stückpreis: $203.39

Menge Preis
1+$203.39
2+$181.65
3+$172.81
4+$167.81
5+$165.00
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton Moeller® series MCS Druckwächter
Katalognummer
048187
Produkt Länge/Tiefe
96 mm
Produkthöhe
111 mm
Produktbreite
60 mm
Produktgewicht
0.467 kg
Zertifikat(e)
CSA
CSA Class No.: 3211-06
CSA File No.: 012528
IEC/EN 60947-4-1
CSA-CC22.2 No. 14
Kataloghinweise
EAN
4015080481874
Modellcode
MCSN22

Features & Functions

Elektrische Anschlussart
Schraubverbindung
Merkmale
Variable Schaltdifferenz
Anzahl der Pole
3-polig

General

Stellglied-Durchmesser
0 mm
Berstdruck
90 bar
Verbindung
Innengewinde gaszylindrisch (BSPP)
Anschlussart
Flachanschluss mit Klemmscheibe
Zuordnungsart
1
Schutzart
IP65
NEMA sonsitge
Lebensdauer, elektrisch
500.000 Schaltspiele
Betriebsfrequenz
1500 Schaltspiele/h
Betriebsdruck - max.
25000 hPa
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Druckwächter
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Geeignet als
Schutz
2-Punktregler
Prüfdruck
32 bar

Ambient conditions, mechanical

Einbaulage
Vertikal und 90° in allen Richtungen
Schockfestigkeit
10 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Schwingfestigkeit
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umweltbedingungen
Konform zu 2014/35/EG, 2014/30/EG und EN 60947-5-1. Entsprechend, der Benutzer muss es separat für die vorliegende spezifische Anwendung überprüfen.

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm², Endhülsen gemäß DIN 46228
2 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 1,5) mm²
Schr-Grö
M4, Anschlussschraube
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Electrical rating

Bemessungsfrequenz - max
50 Hz
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (Ie)
2 A bei DC-3, 250 V
15 A bei AC-3, 230 V
11,5 A bei AC-3, 400 V
16 A bei DC-3, 24 V
12,5 A bei DC-3, 110 V
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
0 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
5.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - min
0 V
Bemessungsbetriebsspannung (Ue) bei AC - max
400 V
Bemessungsbetriebsspannung (Ue) bei DC - min
0 V
Bemessungsbetriebsspannung (Ue) bei DC - max
250 V

Short-circuit rating

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Kurzschlussschutz
PKZM0-20, schmelzsicherungslos
Bemessungsdaten Kurzschlussschutz
Max. 20 A gG/gL, Sicherung, Kontakte

Contacts

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

ETIM for 048187 Niederspannungsschaltgeräte (EC000243)
Merkmal Wert
Geeignet als Wächter (EF007239) Ja
Geeignet als 2 Punktregler (EF007226) Ja
Geeignet als Begrenzer (EF007228) Nein
Max. Arbeitsdruck (EF020449) 25000 hPa
Einschaltdruck (EF007124) 0 bar
Anfangseinstellung (EF001410) 0 hPa
Ausschaltdruck (EF007008) 0 bar
Endeinstellung (EF001411) 0 hPa
Druck-Schaltdifferenz (EF008261) 0 bar
Max. Prüfdruck (EF007365) 32 bar
Berstdruck (EF007080) 90 bar
Mediumtemperatur (EF007369) 25 °C
Anschluss (EF000443) Innengewinde zylindrisch (BSPP)
Gewindemaß (EF022694) 1/2 Zoll
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) 0 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) 0 V
Bemessungsbetriebsspannung Ue bei DC (EF007031) 0 V
Anfangswert Messbereich Druck (EF006812) 0 Pa
Endwert Messbereich Druck (EF007134) 0 Pa
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Schaltvermögen bei AC-3, 240 V (EF001409) 0 kA
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 0 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 11.5 A
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 3
Anzahl der Schließer als Hauptkontakte (EF001374) 0
Einstellbarer Strombereich (EF008211) 0 A
Mit Handbetätigung (EF007378) Nein
Mit manuellem Ein-/Ausschalter (EF001408) Nein
Elektronische Ausführung (EF007132) Nein
Mit Display (EF000458) Nein
Explosionsgeschützt (EF004663) Nein
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) sonstige
Höhe (EF000040) 111 mm
Breite (EF000008) 60 mm
Durchmesser (EF000551) 0 mm
Tiefe (EF000049) 96 mm

Datasheet - PDF
