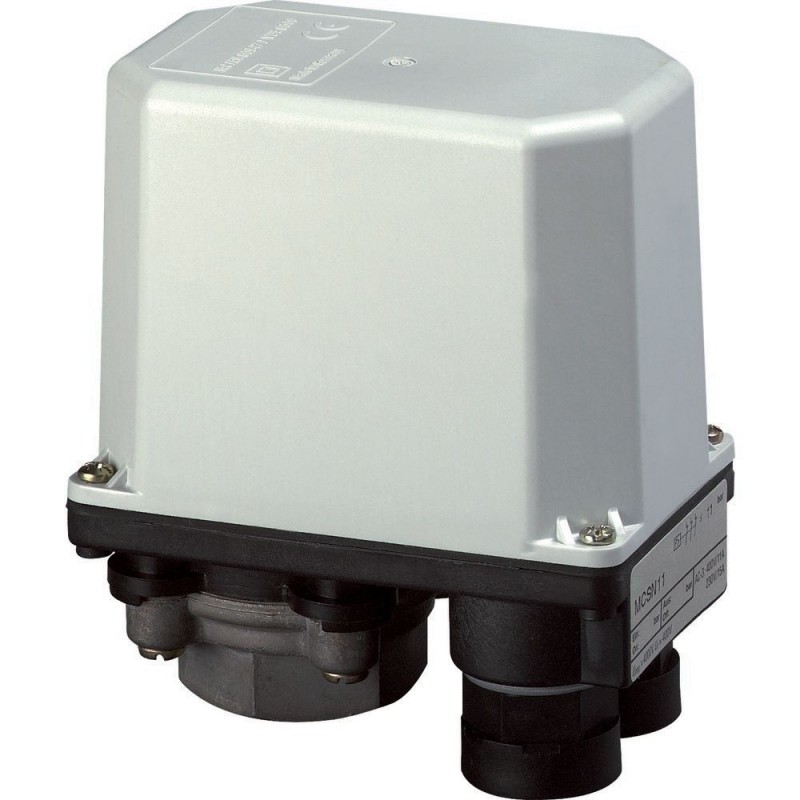

MCSN11 029203 EATON MOELLER Druckwächter, 3-polig, 15 bar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCSN11 029203 EATON MOELLER Druckwächter, 3-polig, 15 bar

MCSN11

029203

EATON - MOELLER

Verfügbar

Schiff am heute

Druckwächter, 3-polig, 15 bar

Mehr Infos


Druckschalter

MCS pressure switches - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Menge Preis
1+$83.53
4+$75.67
7+$73.54
10+$72.41
14+$71.57
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Druckwächter mit Hauptkontakten
Schutzart
  IP65
Pole
  3-polig
Aus- und Einschaltdruck:
Getrennt stufenlos einstellbar.
Alle innerhalb der gerasterten Diagrammfläche liegenden Schnittpunkte können eingestellt werden.






min. Schaltdifferenz: 1,4 bar

Beispiel:

Ausschaltdruck 8,5 bar

Einschaltdruck 4,5 bar


  variable Schaltdifferenz
max. Betriebsdruck
 bar15
Hinweise

Ausstattung:

  • stets mit Klemmenabdeckung
  • 1 isolierte Schutzleiterklemme
  • 1 isolierte Klemme N
  • 2 ausbrechbare Leitungseinführungen für M20, ohne Verschraubung
  • IP65 in Verbindung mit Kabelverschraubung V-M20
  • Druckrohrflansch R ½”
  • auf Wunsch: Druckrohrflansch R ¼”
  • Neopren-Membran

R ¼” entspricht G ¼

R ½” entspricht G ½ nach ISO 228-1

Zum Einsatz als Motorschalter nach IEC/EN 60947-4-1 für:

Drehstrom AC-3

Einphasenstrom

Gleichstrom DC-3

Zum Einsatz als Steuerschalter:

Werkseitige Einstellung von Ein-und Ausschaltdruck erfolgt über Typenzusatz → 203948

Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947-4-1
Prüfdruck
 bar32
Berstdruck
 bar90
Betätigungsfrequenz
Schaltspiele/h  1500
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
  -25 - 70
Schutzart
  IP65
Einbaulage
  beliebig
Schockfestigkeit nach IEC 60068-2-27
Halbsinusstoß 20 msg> 10
Schwingfestigkeit nach IEC 60068-2-6
1 mm AmplitudeHz36
Lebensdauer
Schaltspiele x 1060.5
Anschlussquerschnitte
 mm²
eindrähtig
 mm21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
feindrähtig mit Aderendhülse nach DIN 46228
 mm21 x (0,5 - 1,5)
2 x (0,5 - 1,5)
Anschlussklemmen
  Flachklemme mit Klemmscheibe
Anschlussschraube
  M4
Anzugsmoment Anschlussschraube
 Nm1.2
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit
UimpV AC4000
Bemessungsisolationsspannung
UiV 400
Überspannungskategorie/Verschmutzungsgrad
  III/3
max. Kurzschlussschutzeinrichtung

schmelzsicherungslos
 TypPKZM0-20
Schmelzsicherung
gG/gLA20
Zuordnungsart
  1
Bemessungskurzschlussstrom
Iq (= Strom r)kA1
AC-3

Bemessungsbetriebsstrom

230 V
 A15
400 V
 A11.5
Bemessungsbetriebsleistung P

230 V
 kW4
400 V
 kW5.5
DC-3

Bemessungsbetriebsstrom

24 V
 A16
110 V
 A12.5
250 V
 A2
Bemessungsfrequenz
fHz50
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Technische Daten nach ETIM 6.0
Geeignet als Wächter
  ja
Geeignet als 2 Punktregler
  ja
Geeignet als Begrenzer
  nein
Max. Betriebsdruck
 hPa15000
Einschaltdruck
 bar0 - 9.4
Anfangseinstellung
 hPa0 - 0
Ausschaltdruck
 bar0 - 11
Endeinstellung
 hPa0 - 0
Druck-Schaltdifferenz
 bar0
Max. Prüfdruck
 bar32
Berstdruck
 bar90
Mediumtemperatur
 °C-25 - 80
Ausführung des Druckanschlusses
  G 1/2 Zoll
Bemessungsbetriebsspannung Ue bei AC 50 Hz
 V0 - 400
Bemessungsbetriebsspannung Ue bei AC 60 Hz
 V0 - 400
Bemessungsbetriebsspannung Ue bei DC
 V0 - 250
Anfangswert Messbereich Druck
 Pa0
Endwert Messbereich Druck
 Pa0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW5.5
Schaltvermögen bei AC-3, 240 V
 kA15
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
 A0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
 A11.5
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Wechsler
  0
Ausführung des elektrischen Anschlusses
  Schraubanschluss
Anzahl der Öffner als Hauptkontakte
  3
Anzahl der Schließer als Hauptkontakte
  0
Einstellbarer Strombereich
 A0 - 0
Mit Handbetätigung
  nein
Mit manuellem Ein-/Ausschalter
  nein
Schutzart (IP)
  IP65
Elektronische Ausführung
  nein
Explosionsgeschützt
  nein
Approbationen
Product Standards  CSA-CC22.2 No. 14
CSA File No.  12528
CSA Class No.  3211-06
North America Certification  CSA certified
Abmessungen
Weitere Produktinformationen (Verlinkungen)
IL05212001Z (AWA1320-0132) Druckwächter


Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-MCSN11 Druckwächter, 3-polig, 15 bar - EATON - MCSN11 - 29203 German 408 Kbytes pdf-MCSN11 Druckwächter, 3-polig, 15 bar - EATON - MCSN11 - 29203
