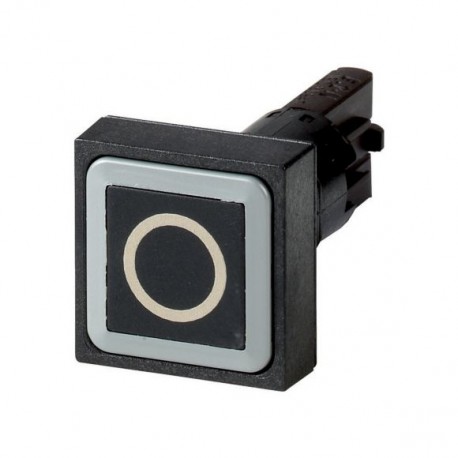

Q25D-19 054039 EATON MOELLER Drucktaste, schwarz 0, tastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q25D-19 054039 EATON MOELLER Drucktaste, schwarz 0, tastend

Q25D-19

054039

EATON - MOELLER

10

Verfügbar

Schiff am heute

Drucktaste, schwarz 0, tastend

Mehr Infos


Signalisierungssysteme Signalgebung Signalisierung

Pushbuttons - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Menge Preis
10+$7.20
40+$6.48
80+$6.25
120+$6.14
160+$6.07
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  RMQ16 (Bohrloch 16 mm)
Grundfunktion
  Drucktasten
Einzelgerät/Komplettgerät
  Einzelgerät
Bauform
  flach

  tastend
Tastenplatte

Tastenplatte
  schwarz
Tastenplatte


  beschriftet
Schutzart
  IP65
Frontring
  ohne Frontring
Anbindung an SmartWire-DT
  nein
Frontabmessung
  25 x 25
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660
Lebensdauer, mechanisch
Schaltspielex 106> 3
Betätigungsfrequenz
Schaltspiele/h  3600
Betätigungskraft
 N 4
Schutzart IEC/EN 60529
  IP65
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

offen
 °C-25 - +60
gekapselt
 °C- 25 - 40
Einbaulage
  beliebig
Schockfestigkeit
 g> 40
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA0
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW0
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Auf Anfrage
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Nicht zutreffend.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Farbe des Knopfes
  schwarz
Anzahl der Befehlsstellen
  1
Bauform der Linse
  quadratisch
Lochdurchmesser
 mm16
Breite der Öffnung
 mm16
Höhe der Öffnung
 mm6
Schutzart (IP), frontseitig
  IP65
Bauform des Knopfes
  flach
Beleuchtbar
  nein
Mit Schutzabdeckung
  nein
Beschriftet
  ja
Schaltfunktion verrastend
  nein
Tastend
  ja
Mit Frontring
  ja
Werkstoff des Frontrings
  Kunststoff
Farbe Frontring
  schwarz
Approbationen
Produktnom  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL Datei Nr.  E29184
UL Category Control Nr.  NKCR
CSA Datei Nr.  46552
CSA Klasse Nr.  3211-03
Nordamerika Zertifizierung  UL listed, CSA certified
Degree of Protection  UL/CSA Type 1
Abmessungen
Betätigungs- und Signalisierungselemente
Quadratisches Design
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL04716016Z (AWA1160-1429) Montage der Elemente


Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-Q25D-19 Drucktaste, schwarz 0, tastend - EATON - Q25D-19 - 54039 German 219 Kbytes pdf-Q25D-19 Drucktaste, schwarz 0, tastend - EATON - Q25D-19 - 54039
