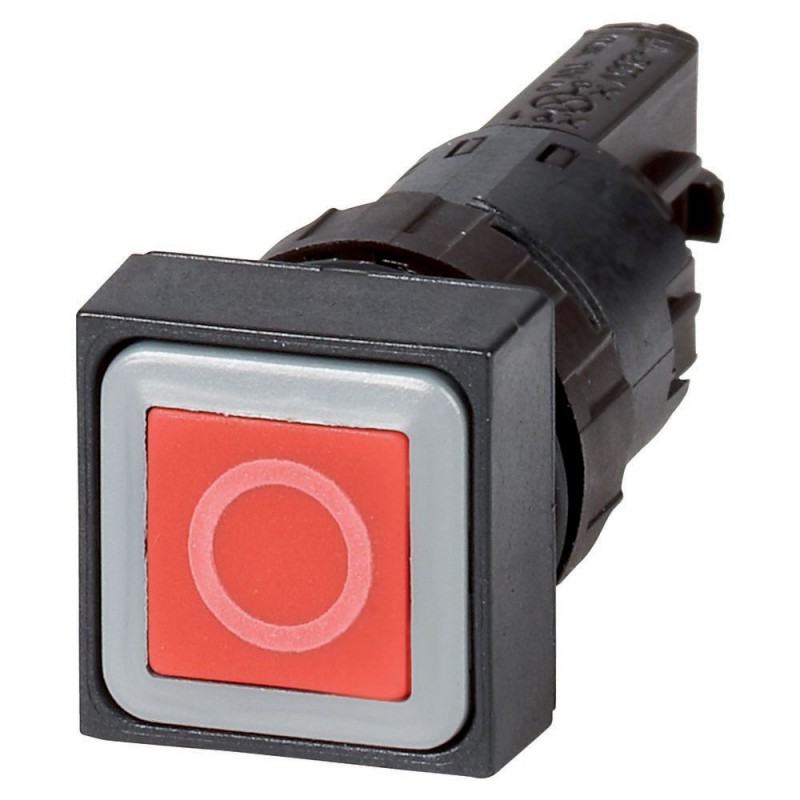

Q18D-10 086299 Y7-86299 EATON ELECTRIC Drucktaste, rot 0, tastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q18D-10 086299 Y7-86299 EATON ELECTRIC Drucktaste, rot 0, tastend

Q18D-10

086299

Y7-86299

EATON-MOELLER

10

Drucktaste, rot 0, tastend

Unterputz-Druckknopf 16 mm 18x18 mm Rücklauf Rot Beschriftung: 0

Eaton Moeller® series RMQ16 Drucktaste, rot 0, tastend Q18D-10

Drucktaste, Lieferprogramm: RMQ16, Einzelgerät, Bauform: Flach, tastend, Tastenplatte: rot, Tastenplatte beschriftet, Schutzart: IP65, ohne Blende, Anschluss an SmartWire-DT: nein, Frontmaße: 18 x 18

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $120.38
Stückpreis: $12.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Pushbutton
Katalognummer
086299
Produkt Länge/Tiefe
50 mm
Produkthöhe
18 mm
Produktbreite
18 mm
Produktgewicht
0.007 kg
Zertifikat(e)
CSA-C22.2 No. 14-05
IEC/EN 60947
CSA File No.: 46552
VDE 0660
UL 508
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
UL
CSA
UL Category Control No.: NKCR
UL File No.: E29184
EAN
4015080862994
Modellcode
Q18D-10

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
flach
Merkmale
Beschriftet
Ausstattung:
Frontring
Beschriftung
Beschriftet

Allgemein

Schutzart
IP65
NEMA 1
Schutzart, Vorderseite
IP65
NEMA 1
Lebensdauer, mechanisch
3.000.000 Schaltvorgänge
Öffnungsdurchmesser
16 mm
Betriebsfrequenz
3600 Schaltspiele/h
Produktkategorie
RMQ16
Größe
Frontabmessung: 18 x 18 mm
Typ
Drucktastenbetätiger

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
mechanisch, Gemäß IEC/EN 60068-2-27,
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Betätigungselement

Betätigungskraft
4 N
Farbe des Auslösers
rot
Stellgliedfunktion
Tastfunktion
Tastend

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 086299 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) rot
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) quadratisch
Lochdurchmesser (EF000079) 16 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Ja
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 1
