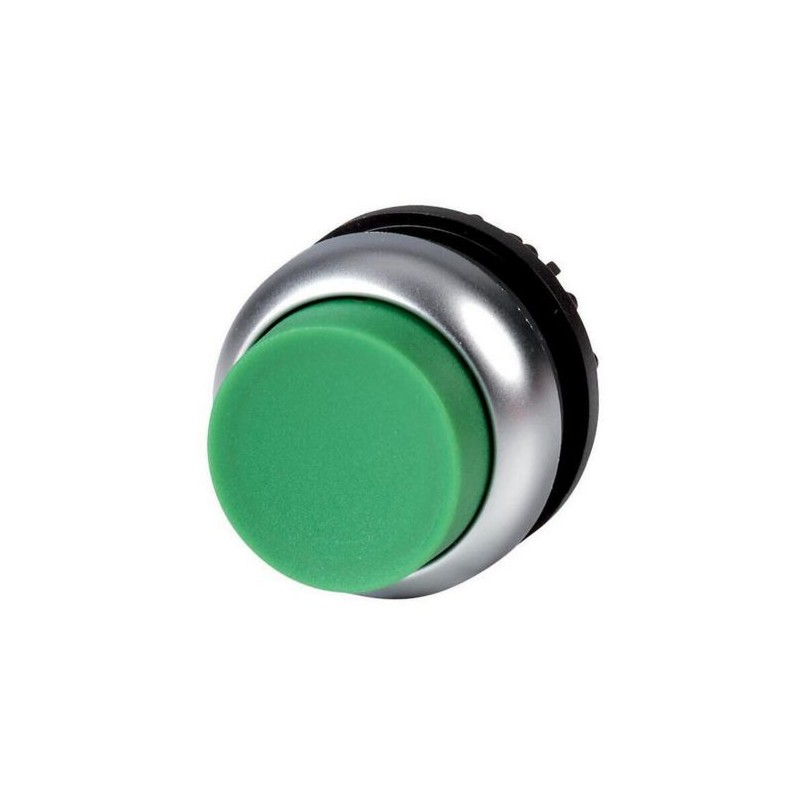

M22-DRH-G 216669 Y7-216669 EATON ELECTRIC Drucktaste, hoch, grün, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

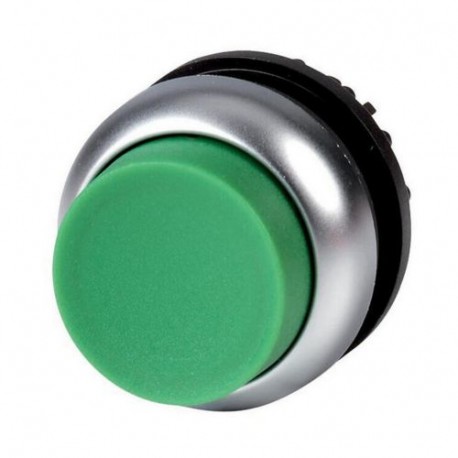

M22-DRH-G 216669 Y7-216669 EATON ELECTRIC Drucktaste, hoch, grün, rastend

M22-DRH-G

216669

Y7-216669

EATON-MOELLER

5

Drucktaste, hoch, grün, rastend

M22-DRH-G

Eaton Moeller® series M22 Drucktaste, RMQ-Titan, hoch, rastend, grün, unbeschriftet, Frontring Titan

Taster, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Erweitert, gepflegt, Tastenplatte: grün, Tastenplatte blank, Schutzart: IP66, IP67, IP69K, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontmaße: 22 x 22, Anleitung: Halte-/Federrückstellfunktion am Gerät umschaltbar, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $66.88
Stückpreis: $13.38
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Drucktaste
Katalognummer
216669
Produkt Länge/Tiefe
30 mm
Produkthöhe
35 mm
Produktbreite
30 mm
Produktgewicht
0.013 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
EN 60947-5
IEC 60947-5
VDE
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
IEC/EN 60947
IEC/EN 60947-5
CSA-C22.2 No. 94-91
CE
CSA
UL File No.: E29184
VDE 0660
DNV
GL
LR
EAN
4015082166694
Modellcode
M22-DRH-G

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Design
Erweitert
klassisch
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion am Gerät veränderbar

Allgemein

Schutzart
NEMA 13
IP66
NEMA 3R
NEMA 4X
IP67
IP69K
NEMA 12
Schutzart, Vorderseite
IP67/IP69K
NEMA 4X
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge (AC-betätigt)
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
1800 Schaltspiele/h
Größe
Frontabmessung: 22 x 22 mm
Typ
Drucktastenbetätiger
Typ
Drucktastenbetätiger

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Kommunikation

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Betätigungselement

Betätigungskraft
5 N
Farbe des Auslösers
Grün
Stellgliedfunktion
Rastend
Schaltfunktion verrastend

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216669 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) grün
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) hoch
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Chrom
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DRH-G Y7-216669 216669 EN_289241.pdf 3 Mbytes M22-DRH-G Y7-216669 216669 EN_289241.pdf
