> EATON - MOELLER>Hilfskontroll- und Signalelemente >Q25D-GN 086409 Y7-86409 ELECTRIC Drucktaste, grün, tastend
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

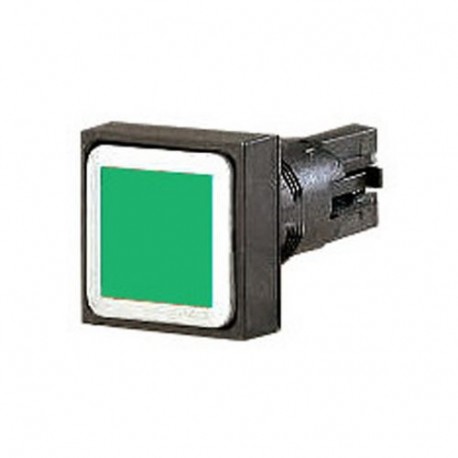

Q25D-GN 086409 Y7-86409 EATON ELECTRIC Drucktaste, grün, tastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q25D-GN 086409 Y7-86409 EATON ELECTRIC Drucktaste, grün, tastend

Q25D-GN

086409

Y7-86409

EATON-MOELLER

10

Drucktaste, grün, tastend

Bündiger Taster 16 mm Grün Rücklauf

Eaton Moeller® series RMQ16 Pushbutton, green, momentary Q25D-GN

Taster, Lieferprogramm: RMQ16, Einzelgerät, Bauform: Flach, tastend, Tastenplatte: grün, Tastenplatte blank, Schutzart: IP65, ohne Blende, Anschluss an SmartWire-DT: nein, Frontmaße: 25 x 25

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $106.85
Stückpreis: $10.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series RMQ16 Pushbutton
Catalog Number
086409
Product Length/Depth
50 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.008 kg
Certifications
CSA Class No.: 3211-03
VDE 0660
UL 508
CE
IEC/EN 60947
UL File No.: E29184
IEC/EN 60947-5
UL
CSA
CSA File No.: 46552
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
EAN
4015080864097
Model Code
Q25D-GN

Merkmale und Funktionen

Bezel color
Black
Bezel material
Plastic
Design
Flat
Fitted with:
Front ring
Inscription
Blank

Allgemein

Degree of protection
NEMA 1
IP65
Degree of protection (front side)
IP65
NEMA 1
Lifespan, mechanical
3,000,000 Operations
Opening diameter
16 mm
Operating frequency
3600 Operations/h
Product category
RMQ16
Size
Front dimensions: 25 x 25 mm
Type
Pushbutton actuator

Umgebungsbedingungen, Mechanik

Mounting position
As required
Shock resistance
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature (enclosed) - min
25 °C
Ambient operating temperature (enclosed) - max
40 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Betätigungselement

Actuating force
4 N
Actuator color
Green
Actuator function
Spring-return
Momentary

Kommunikation

Connection to SmartWire-DT
No

Bauartnachweis

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 086409 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) grün
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) quadratisch
Lochdurchmesser (EF000079) 16 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25D-GN Y7-86409 086409 EN_025434.pdf 1 Mbytes Q25D-GN Y7-86409 086409 EN_025434.pdf
