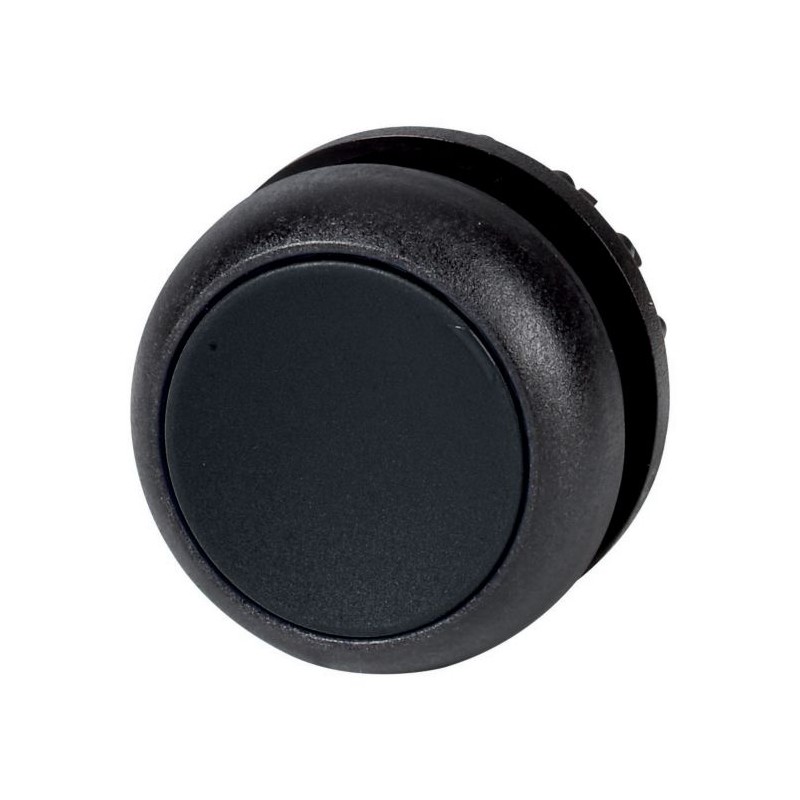

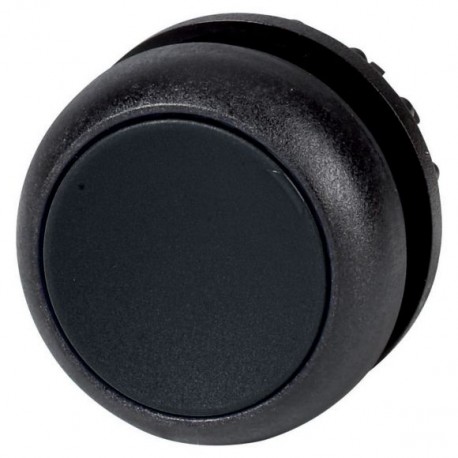

M22S-DR-S 216614 Y7-216614 EATON ELECTRIC Drucktaste, flach, schwarz, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-DR-S 216614 Y7-216614 EATON ELECTRIC Drucktaste, flach, schwarz, rastend

M22S-DR-S

216614

Y7-216614

EATON-MOELLER

Drucktaste, flach, schwarz, rastend

M22S-DR-S

Eaton Moeller® series M22 Drucktaste, RMQ-Titan, flach, rastend, schwarz, unbeschriftet, Frontring Schwarz

Taster, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Flach, rastend, Tastenplatte: schwarz, Tastenplatte blank, Schutzart: IP66, IP67, IP69K, Blende: schwarz, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: 22 x 22, Anleitung: Rast-/Federrückstellfunktion am Gerät umschaltbar, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $11.61
Stückpreis: $11.61
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Drucktaste
Katalognummer
216614
Produkt Länge/Tiefe
30 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.011 kg
Einhaltung(en)
CE-Kennzeichnung
Bureau Veritas
GoST-R
Zertifikat(e)
CSA Certified
Lloyd's Register-Zertifikat
CCC Marked
CSA-C22.2 No. 94-91
IEC/EN 60947
UL
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL File No.: E29184
UL 508
VDE 0660
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CE
CSA
CSA File No.: 012528
DNV
GL
LR
Kataloghinweise
Enthält Montageadapter für Schaltblock
EAN
4015082166144
Modellcode
M22S-DR-S

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Senkkopf
klassisch
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion am Gerät veränderbar
Beleuchtung
Nicht beleuchtet
Beschriftung
Leer

Allgemein

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Senkkopf
klassisch
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion am Gerät veränderbar
Beleuchtung
Nicht beleuchtet

Umgebungsbedingungen, Mechanik

Schutzart
IP66
NEMA 13
IP67
NEMA 3R
IP69K
NEMA 4X
NEMA 12
Schutzart, Vorderseite
NEMA 4X
IP67/IP69K

Klimatische Umweltbedingungen

Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Elektromagnetische Verträglichkeit

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Betätigungselement

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Ansprechpartner

Betätigungskraft
5 N
Farbe des Auslösers
Schwarz (Black)
Stellgliedfunktion
Rastend
Schaltfunktion verrastend

Kabel

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216614 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) schwarz
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-DR-S Y7-216614 216614 EN_289241.pdf 3 Mbytes M22S-DR-S Y7-216614 216614 EN_289241.pdf
