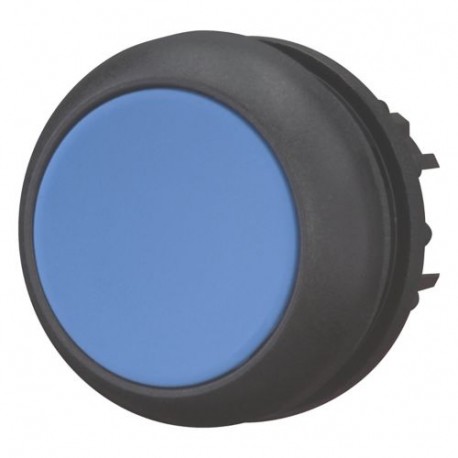

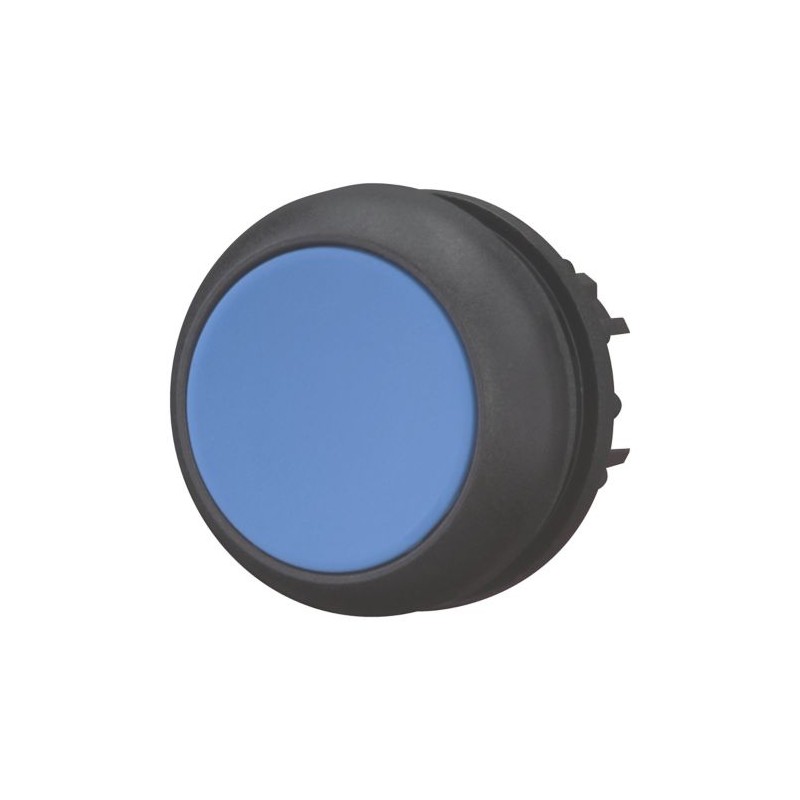

M22S-D-B 216601 Y7-216601 EATON ELECTRIC Drucktaste, flach, blau, tastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-D-B 216601 Y7-216601 EATON ELECTRIC Drucktaste, flach, blau, tastend

M22S-D-B

216601

Y7-216601

EATON-MOELLER

10

Drucktaste, flach, blau, tastend

M22S-D-B

Eaton Moeller® series M22 Drucktaste, RMQ-Titan, flach, tastend, blau, unbeschriftet, Frontring Schwarz

Taster, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Flach, tastend, Tastenplatte: blau, Tastenplatte blank, Schutzart: IP66, IP67, IP69K, Blende: schwarz, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: 22 x 22, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $64.36
Stückpreis: $6.44
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Drucktaste
Katalognummer
216601
Produkt Länge/Tiefe
30 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.009 kg
Einhaltung(en)
Bureau Veritas
GoST-R
CE-Kennzeichnung
Zertifikat(e)
CSA Certified
CCC Marked
Lloyd's Register-Zertifikat
CSA-C22.2 No. 94-91
CE
UL
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL Category Control No.: NKCR
VDE 0660
IEC/EN 60947
IEC/EN 60947-5
UL 508
UL File No.: E29184
DNV
GL
LR
Kataloghinweise
Enthält Montageadapter für Schaltblock
EAN
4015082166014
Modellcode
M22S-D-B

Features & Functions

F-Ring.frb
Schwarz
Frontringmat.
Plastik
Design
Flach
klassisch
Ausstattung:
Frontring
Beleuchtung
Nicht beleuchtet
Beschriftung
Leer

General

Schutzart
IP69K
NEMA 12
IP66
NEMA 4X
NEMA 3R
IP67
NEMA 13
Schutzart, Vorderseite
IP67/IP69K
NEMA 4X
Lebensdauer, mechanisch
5.000.000 Schaltspiele
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
3600 Schaltspiele/h
Produktkategorie
RMQ-Titan
Größe
Frontabmessung: 22 x 22 mm
Typ
Drucktastenbetätiger

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Communication

Anbindung an SmartWire-DT
Ja
Mit SWD-RMQ-Anschaltungen

Actuator

Betätigungskraft
5 N
Farbe des Auslösers
Blau
Stellgliedfunktion
Tastend
Tastfunktion

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216601 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) blau
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-D-B Y7-216601 216601 EN_289241.pdf 3 Mbytes M22S-D-B Y7-216601 216601 EN_289241.pdf
