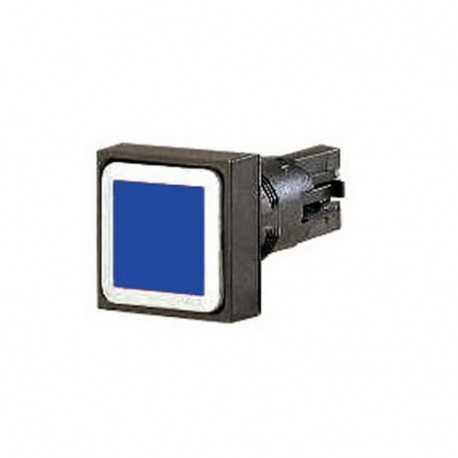

Q25DR-BL 088110 Y7-88110 EATON ELECTRIC Drucktaste, blau, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q25DR-BL 088110 Y7-88110 EATON ELECTRIC Drucktaste, blau, rastend

Q25DR-BL

088110

Y7-88110

EATON-MOELLER

Drucktaste, blau, rastend

Bündiger Druckknopf 16 mm Verriegelung Blau

Taster, Lieferprogramm: RMQ16, Einzelgerät, Ausführung: Flach, rastend, Tastenplatte: Blau, Tastenplatte blank, Schutzart: IP65, ohne Blende, Anschluss an SmartWire-DT: nein, Frontmaße: 25 x 25

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Pushbutton
Katalognummer
088110
Produkt Länge/Tiefe
50 mm
Produkthöhe
25 mm
Produktbreite
25 mm
Produktgewicht
0.008 kg
Zertifikat(e)
CSA File No.: 46552
UL 508
VDE 0660
CE
CSA
UL Category Control No.: NKCR
UL File No.: E29184
CSA-C22.2 No. 14-05
IEC/EN 60947-5
IEC/EN 60947
CSA Class No.: 3211-03
UL
EAN
4015080881100
Modellcode
Q25DR-BL

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Plastik
Design
Flach
Ausstattung:
Frontring
Beschriftung
Leer

Allgemein

Schutzart
IP65
NEMA 1
Schutzart, Vorderseite
NEMA 1
IP65
Lebensdauer, mechanisch
3.000.000 Schaltvorgänge
Öffnungsdurchmesser
16 mm
Betriebsfrequenz
1800 Schaltspiele/h
Produktkategorie
RMQ16
Größe
Frontabmessung: 25 x 25 mm
Anschlusskapazität
0,5 - 1,0 mm²
Klemmengröße
2,8 x 0,8 mm nach DIN 46247 und IEC 60760, Flachsteckhülse
2,8 x 0,8 mm nach DIN 46244, Flachstecker
Typ
Drucktastenbetätiger

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Betätigungselement

Betätigungskraft
4 N
Farbe des Auslösers
Blau
Stellgliedfunktion
Rastend
Schaltfunktion verrastend

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 088110 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) blau
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) quadratisch
Lochdurchmesser (EF000079) 16 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25DR-BL Y7-88110 088110 EN_025434.pdf 1 Mbytes Q25DR-BL Y7-88110 088110 EN_025434.pdf
