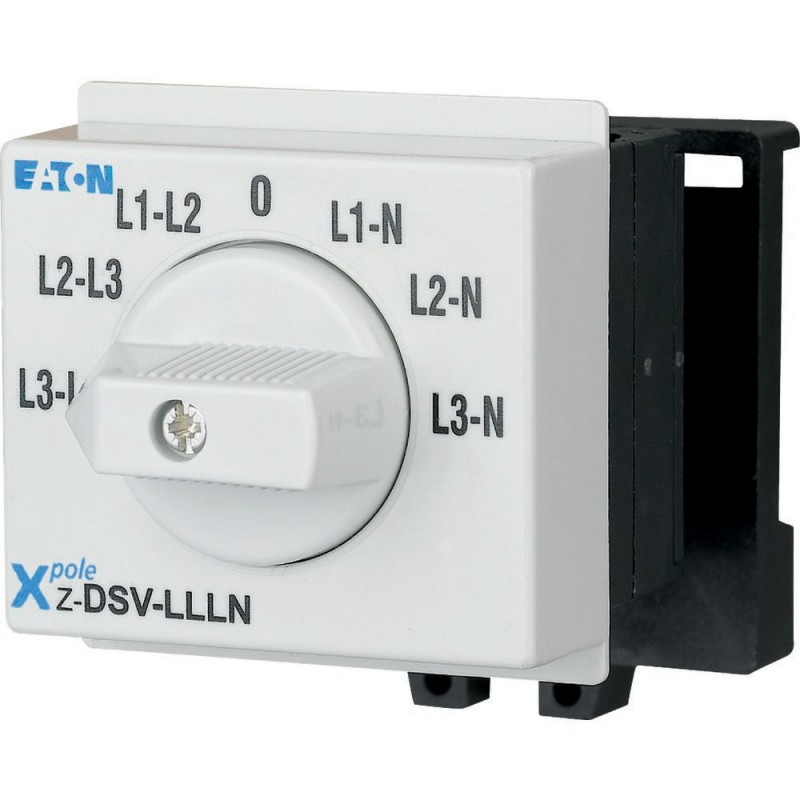

Z-DSV-LLLN 248880 Y7-248880 EATON ELECTRIC Drehschalter, Voltmeter L+N, L1 N3...
Z-DSV-LLLN
248880
Y7-248880
EATON-MOELLER
Drehschalter, Voltmeter L+N, L1 - N3...
Z-DSV-LLLN
Z-DSV-LLLN. Drehschalter, L+N Spannungsmesser, L1 - N3...
Die Drehschalter der Serie Z-DS sind modular aufgebaut: Der Schalter selbst setzt sich aus dem entsprechenden Rastmechanismus und einem Schalterpaket zusammen. Die Nocken (weshalb die Schalter auch als zcam switchesz bezeichnet werden) werden von einer robusten, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit einem oder zwei Doppelöffnern, die voneinander unabhängig sind. Die Verbindungen zwischen benachbarten Schaltklemmen, wie sie z.B. für den Voltmeter-Umschalter Z-DSV erforderlich sind, werden in die Schaltleiste eingearbeitet. Dadurch wird sichergestellt, dass es beim Anschließen der Anschlusskabel keine Hindernisse gibt. Anwendungen: praktisch für jede Anwendung einsetzbar. Zum Beispiel Motorschalter: Garagentoren, Ventilatoren, motorisierte Rollläden, Heizungssteuerungen, Beleuchtungskörper, Instrumentenschalter, verschiedene Steuerungszwecke usw. Typ konform zu IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV
Reiheneinbau-/Aufbaugeräte > Schalter für Reiheneinbau
Modulare Schaltanlagen - Sonstiges und Zubehör
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktspezifikationen
| Merkmal | Wert |
|---|---|
| Schaltfunktion (EF000189) | sonstige |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Polzahl (EF001391) | 1 |
| Bemessungsstrom (EF000227) | 20 A |
| Bemessungsspannung (EF000228) | 690 V |
| Min. Bemessungsspannung (EF005025) | 440 V |
| Bemessungsabschaltvermögen (EF002563) | 0.02 kA |
| Kurzschlussfestigkeit (Icw) (EF002562) | 10 kA |
| Spannungsart (EF000187) | AC |
| Mit Signallampe (EF000198) | Nein |
| Farbe der Kalotte (EF004668) | sonstige |
| Leuchtmittel (EF002423) | sonstige |
| Lampensockel (EF004870) | sonstige |
| Max. Lampenleistung (EF000260) | 0 W |
| Breite in Teilungseinheiten (EF002950) | 3 |
| Einbautiefe (EF000218) | 60 mm |
| Schutzart (IP) (EF005474) | IP20 |
| Aufdruck/Kennzeichnung (EF003823) | sonstige |
| Forced segregation according to DIN VDE 0113 (EFDE0032) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Z-DSV-LLLN Y7-248880 248880 DE_248880.pdf | 146 Kbytes |
|
