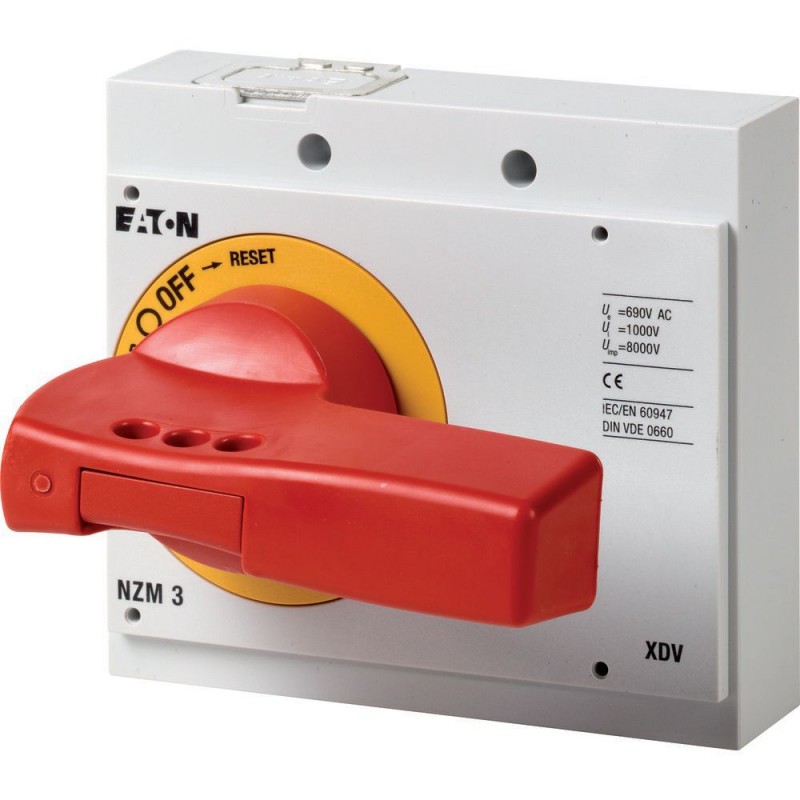

NZM3-XDVR 260140 Y7-260140 EATON ELECTRIC Drehgriff, rot-gelb, abschliessbar, Baugrösse 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XDVR 260140 Y7-260140 EATON ELECTRIC Drehgriff, rot-gelb, abschliessbar, Baugrösse 3

NZM3-XDVR

260140

Y7-260140

EATON-MOELLER

Drehgriff, rot-gelb, abschliessbar, Baugrösse 3

NZM3-XDVR

Eaton Moeller series NZM– Kompaktleistungsschalter. Drehgriff, rot-gelb, abschließbar, Größe 3

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: komplett mit Drehantrieb, kombinierbar mit Isolierumrandung, MODAN Griffpositionserfassung durch Drahtauslösung nachrüstbar. Rot-Gelb für Notabschaltung. Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern. Verwendbar für: NZM3(-4), PN3(-4), N(N/O)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $135.98
Stückpreis: $135.98
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
260140
Produkt Länge/Tiefe
108 mm
Produkthöhe
124 mm
Produktbreite
140 mm
Produktgewicht
0.854 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL489
CSA (File No. 22086)
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
UL listed
UL (Category Control Number DIHS)
CE marking
CSA certified
UL (File No. E140305)
IEC60947
EAN
4015082601409
Modellcode
NZM3-XDVR

Produktspezifikationen

Typ
Besondere Merkmale
  • Komplett mit Drehantrieb
  • Kombinierbar mit Isoliereinfassung
  • Positionserkennung des MODAN-Griffs durch Drahtfreigabe kann nachgerüstet werden
  • Ermöglicht das Betätigen des Schalters per Drehbewegung und stellt eine Abschließmöglichkeit bereit
Merkmale
Rot-Gelb für NOT-AUS
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Rot
Ausstattung:
Vorhängeschloss
Rahmen
NZM3
Benutzt mit
NZM3(-4), PN3(-4), N(S)3(-4)
Aktivierungstyp
Drehgriff
Geeignet für
Power circuit breaker
Lasttrennschalter
NOT-HALT
Verriegelungsvorrichtung
Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP20
4X. 12

ETIM for 260140 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) rot
Geeignet für NOT-AUS (EF001433) Ja
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XDVR Y7-260140 260140 ES_260129.pdf 2 Mbytes NZM3-XDVR Y7-260140 260140 ES_260129.pdf
