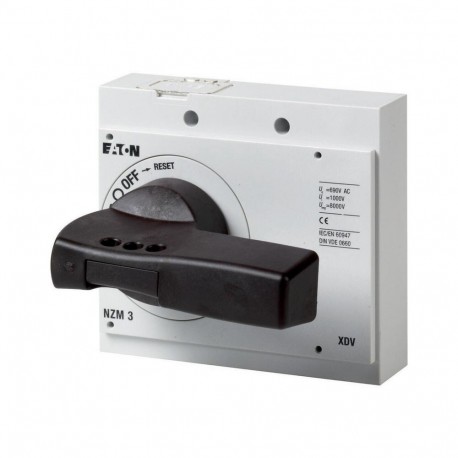

NZM3-XDV 260129 Y7-260129 EATON ELECTRIC Drehgriff, abschliessbar, Baugrösse 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XDV 260129 Y7-260129 EATON ELECTRIC Drehgriff, abschliessbar, Baugrösse 3

NZM3-XDV

260129

Y7-260129

EATON-MOELLER

Drehgriff, abschliessbar, Baugrösse 3

NZM3-XDV

Eaton Moeller series NZM– Kompaktleistungsschalter. Drehgriff, abschließbar, Größe 3

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: komplett mit Drehantrieb, kombinierbar mit Isolierumrandung, MODAN Griffpositionserfassung durch Drahtauslösung nachrüstbar. Standard, schwarz/grau. Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern. Verwendbar für: NZM3(-4), PN3(-4), N(N/O)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $104.55
Stückpreis: $104.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
260129
Produkt Länge/Tiefe
108 mm
Produkthöhe
124 mm
Produktbreite
140 mm
Produktgewicht
0.881 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL489
CE marking
UL (Category Control Number DIHS)
UL listed
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (File No. E140305)
CSA (Class No. 1437-01)
IEC60947
CSA certified
EAN
4015082601294
Modellcode
NZM3-XDV

Produktspezifikationen

Typ
Besondere Merkmale
  • Komplett mit Drehantrieb
  • Kombinierbar mit Isoliereinfassung
  • Positionserkennung des MODAN-Griffs durch Drahtfreigabe kann nachgerüstet werden
  • Ermöglicht das Betätigen des Schalters per Drehbewegung und stellt eine Abschließmöglichkeit bereit
Merkmale
Abschließbar
Standard: Schwarz/Grau
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM3
Benutzt mit
NZM3(-4), PN3(-4), N(S)3(-4)
Aktivierungstyp
Drehgriff
Geeignet für
Lasttrennschalter
Power circuit breaker
Verriegelungsvorrichtung
Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP20
4X. 12

ETIM for 260129 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
