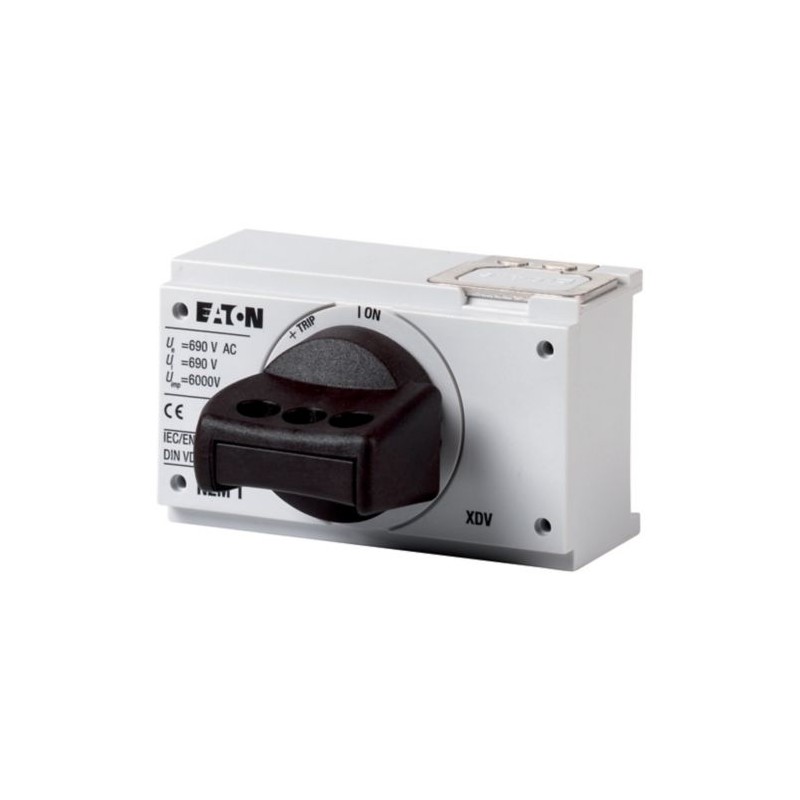

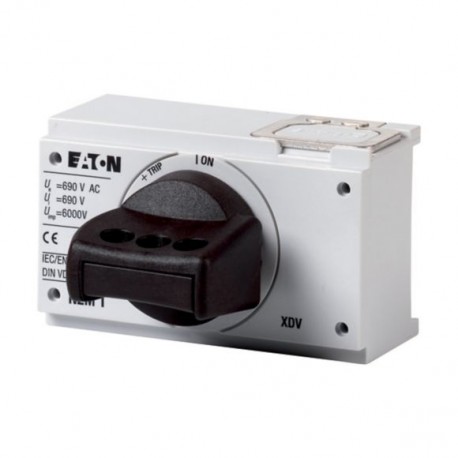

NZM2-XDV 260127 Y7-260127 EATON ELECTRIC Drehgriff, abschliessbar, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XDV 260127 Y7-260127 EATON ELECTRIC Drehgriff, abschliessbar, Baugrösse 2

NZM2-XDV

260127

Y7-260127

EATON-MOELLER

Drehgriff, abschliessbar, Baugrösse 2

NZM2-XDV

Eaton Moeller series NZM– Kompaktleistungsschalter. Drehgriff, abschließbar, Größe 2

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: komplett mit Drehantrieb, kombinierbar mit Isolierumrandung, MODAN Griffpositionserfassung durch Drahtauslösung nachrüstbar. Standard, schwarz/grau. Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $87.23
Stückpreis: $87.23
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
260127
Produkt Länge/Tiefe
85 mm
Produkthöhe
100 mm
Produktbreite
105 mm
Produktgewicht
0.38 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
CE marking
IEC60947
CSA (File No. 22086)
UL listed
CSA certified
CSA (Class No. 1437-01)
UL489
UL (File No. E140305)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
EAN
4015082601270
Modellcode
NZM2-XDV

Produktspezifikationen

Typ
Besondere Merkmale
  • Komplett mit Drehantrieb
  • Kombinierbar mit Isoliereinfassung
  • Positionserkennung des MODAN-Griffs durch Drahtfreigabe kann nachgerüstet werden
  • Ermöglicht das Betätigen des Schalters per Drehbewegung und stellt eine Abschließmöglichkeit bereit
Merkmale
Standard: Schwarz/Grau
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM2
Benutzt mit
NZM2(-4), PN2(-4), N(S)2(-4)
Aktivierungstyp
Drehgriff
Geeignet für
Power circuit breaker
Lasttrennschalter
Verriegelungsvorrichtung
Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP20
4X. 12

ETIM for 260127 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XDV Y7-260127 260127 FR_260127.pdf 2 Mbytes NZM2-XDV Y7-260127 260127 FR_260127.pdf
