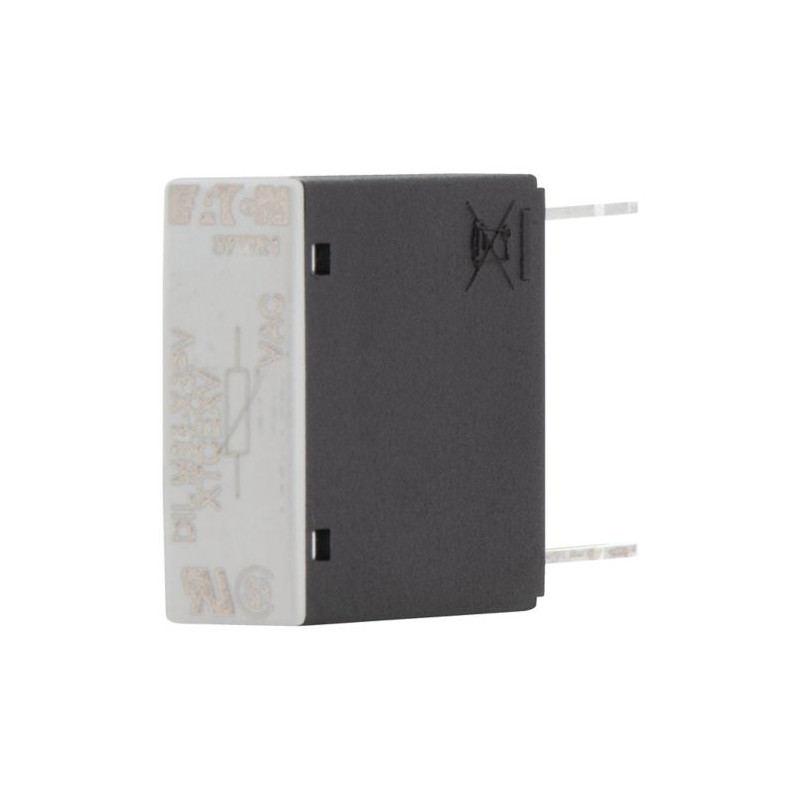

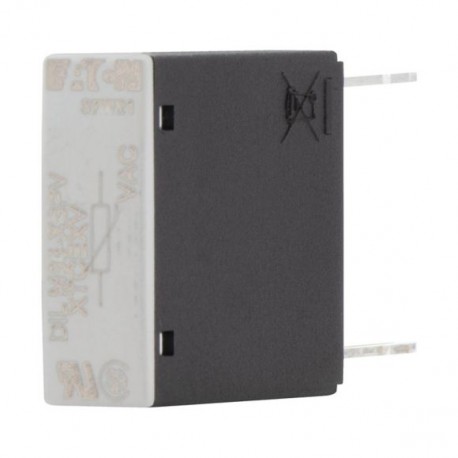

DILM95-XSPV500 281219 Y7-281219 EATON ELECTRIC Varistor-Beschaltung, 240 500 VAC, für DILM40-95 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM95-XSPV500 281219 Y7-281219 EATON ELECTRIC Varistor-Beschaltung, 240 500 VAC, für DILM40-95

DILM95-XSPV500

281219

Y7-281219

EATON-MOELLER

Varistor-Beschaltung, 240 - 500 VAC, für DILM40-95

DILM95-XSPV500

Eaton Moeller® series DILM Varistorschutzbeschaltung, 240 - 500 AC V, verwendbar für: DILM40 - DILM95, DILK33 - DILK50, DILMP63 - DILMP200

Varistor Entstörschaltung, Zubehör: Entstörschaltung, Spannung: Us 240 - 500 AC V, Verwendbar mit: DILM40 - DILM95, DILK33 - DILK50, DILMP63 - DILMP200

Mehr Infos


Niederspannungsschaltgeräte > Baustein für Schutzbeschaltung

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $20.09
Stückpreis: $20.09
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Varistorschutzbeschaltung
Katalognummer
281219
Produkt Länge/Tiefe
43 mm
Produkthöhe
25 mm
Produktbreite
9 mm
Produktgewicht
0.006 kg
Zertifikat(e)
UL 508
UL Category Control No.: NKCR2, NKCR8
CSA Class No.: 3211-07
CSA-C22.2 No. 14-05
CSA
CSA File No.: 256465
IEC/EN 60947-4-1
CE
UL File No.: E29184
UL Recognized
Kataloghinweise
Mit gleichstrom-betätigten Schützen und mit DILM115 und DILM150 ist die Schutzbeschaltung integriert.
EAN
4015082812195
Modellcode
DILM95-XSPV500

Features Functions

Funktionen
Varistor

General

Produktkategorie
Zubehör
Spannungsart
Wechselstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Magnet system

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
240 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
500 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
240 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
500 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 281219 Niederspannungsschaltgeräte (EC000683)
Merkmal Wert
Funktion (EF000030) Varistor
Spannungsart der Betriebsspannung (EF005294) AC
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Betriebsspannung DC (EF008208) 0 V
Mit LED-Anzeige (EF005950) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM95-XSPV500 Y7-281219 281219 ES_235910.pdf 1 Mbytes DILM95-XSPV500 Y7-281219 281219 ES_235910.pdf
