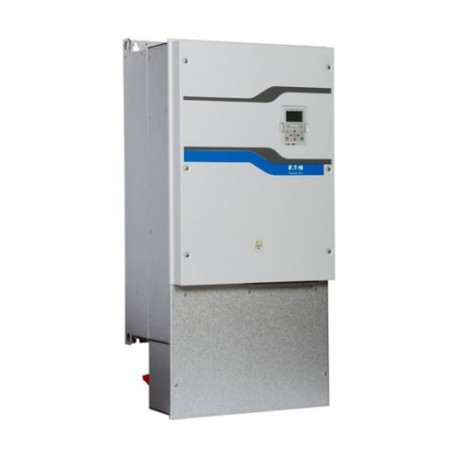

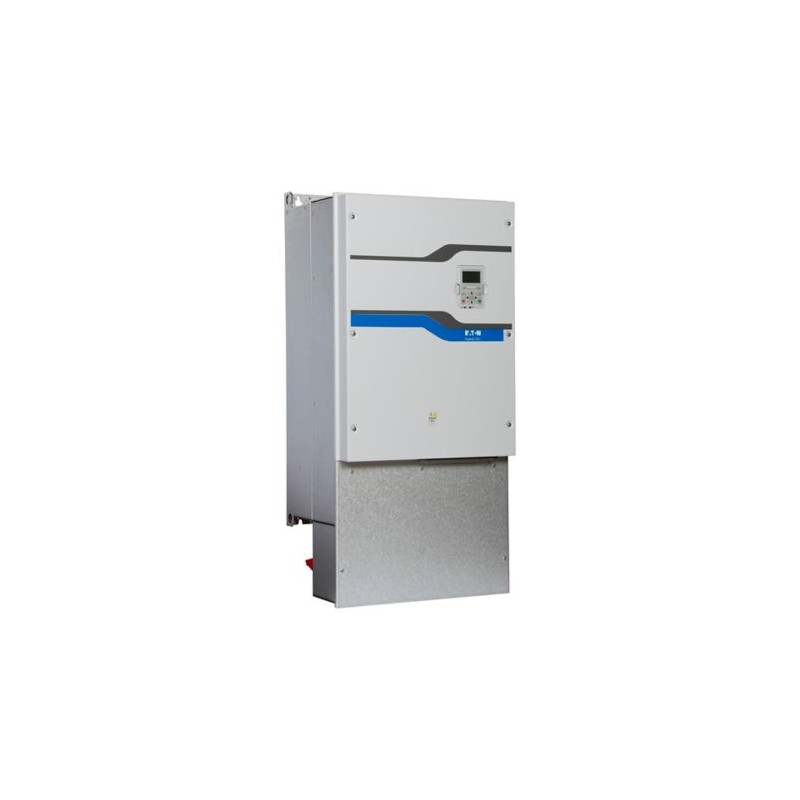

DG1-35208FB-C54C 9703-6105-00P EATON ELECTRIC Variable frequency drives 3-phase-575 V 208 EMV-filters Intern.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DG1-35208FB-C54C 9703-6105-00P EATON ELECTRIC Variable frequency drives 3-phase-575 V 208 EMV-filters Intern..

DG1-35208FB-C54C

9703610500P

EATON-MOELLER

Variable frequency drives; 3-phase-575 V; 208; EMV-filters; Internal braking transistor; degree of protection IP54

DG1-35208FB-C54C

Frequenzumrichter, 500 V AC, 3-phasig, 208 A, 132 kW, IP54/NEMA12, Brems-Chopper, Zwischenkreisdrossel

Frequenzumrichter, Teilegruppenreferenz (z.B. DIL): DG1, Bemessungsbetriebsspannung: Ue = 600 V AC, 3-phasig, Ausgangsspannung mit Ve: U2 = 600 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 500 (-10%) - 600 (+10%) V, Bemessungsbetriebsstrom Bei 150% Überlast: Ie = 208 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 6 kHz und einer Umgebungstemperatur von +50 °C bei 150 % Überlast und +40 °C bei 110 % Überlast Überlast, Bemessungsbetriebsstrom Bei 110% Überlast: Dh = 250 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normal innen- und außenbelüftete 4-polige, dreiphasige Asynchronmotoren mit 1500 U/min-1 bei 50 Hz oder 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 525 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 132 kW, 110 % Überlast: P = 160 kW, 150 % Überlast: IM = 184 A, 110 % Überlast: IM = 224 A, Zugeordnete Motorleistung Hinweis: bei 600 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 160 kW, 110 % Überlast: P = 200 kW, 150 % Überlast: IM = 197 A, 110 % Überlast: IM = 246 A, Zugeordnete Motorleistung Hinweis: bei 600 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 200 PS, 110 % Überlast: P = 250 PS, Zugeordnete Motorleistung 150 % Überlast: IM = 192 A, 110 % Überlast: IM = 242 A , Schutzart: IP54/NEMA12, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschluss (optional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Ausgestattet mit: Funkentstörfilter, Zusätzlicher Leiterplattenschutz, Multi-Line-Grafikdisplay, Bremschopper, Zwischenkreisdrossel, Baugröße: FS6, Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Sicherheitsanforderungen: IEC/EN 61800-5

Mehr Infos


Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DG1 Frequenzumrichter
Katalognummer
9703-6105-00P
Produkt Länge/Tiefe
371 mm
Produkthöhe
1035 mm
Produktbreite
486 mm
Produktgewicht
117.4 kg
Zertifikat(e)
RoHS, ISO 9001
CE
CSA-C22.2 No. 274-13
UL Category Control No.: NMMS, NMMS7
UL report applies to both US and Canada
C-Tick
UkrSEPRO
Certified by UL for use in Canada
IEC/EN61800-3
UL508
UL
EAC
IEC/EN61800-5
Safety requirements: IEC/EN 61800-5
Specification for general requirements: IEC/EN 61800-2
IEC/EN 61800-3
UL File No.: E134360
CUL
Kataloghinweise
Die Zuordnung der Bremswiderstände erfolgt auf Basis der maximalen Nennleistung des Frequenzumrichters. Zusätzliche Bremswiderstände und Ausführungen (z. B. verschiedene Arbeitszyklen) sind auf Anfrage erhältlich.
EAN
4015081805952
Modellcode
DG1-35208FB-C54C

Features & Functions

Merkmale
Von außen zugänglicher Lüfter
Parametrierung: Feldbus
Parametrierung: Keypad
Parametrierung: Power Xpert inControl
Funktionen
4-Quadrantenbetrieb möglich

General

Luftvolumenkap.
679 m³/h
Kabellänge
C3 ≤ 10 m, Funkstörgrad, max. Motorleitungslänge
200 m, geschirmt, maximal zulässig, Motoreinspeisung
Schutzart
NEMA 12
IP54
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Umweltklasse
3C2, 3S2 (Luftqualität)
Ausstattung:
Kontrolleinheit
Brems-Chopper
Mehrzeiliges Grafikdisplay
Interner Gleichspannungszwischenkreis
Breaking resistance
zusätzlicher Platinenschutz
IGBT-Wechselrichter
Funkentstörfilter
Zwischenkreisdrossel
PC-Verbindung
Rahmengröße
FS6
Einbaulage
Vertikal
Anzahl der Steckplätze
2 (Erweiterung)
Überspannungskategorie
III
Verschmutzungsgrad
2
Produktkategorie
Frequenzumrichter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Funkstörklasse
Optionaler externer Filter zur Funkentstörung für längere Motorkabel und für den Einsatz in verschiedenen EMV-Umgebungen
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
C1: mit Außenfilter, nur leitungsgebunden
Sicherh.fktion/Pegel
STO (Safe Torque Off, SIL1, SPS Kat 1)
Schockfestigkeit
USV-Falltest (für Gewichte im USV-Rahmen)
Mechanisch, nach EN 61800-5-1, IEC/EN 60068-2-27
Lagerung und Transport: maximal 15 g, 11 ms (im Inneren der Verpackung)
Geeignet für
Nebenstromkreise, (UL/CSA)
Schwingung
Widerstand: 5 - 150 Hz, nach EN 61800-5-1, IEC/EN 60068-2-6
Widerstand: 15,8 – 150 Hz, 1 g, Maximale Beschleunigungsamplitude
Widerstand: 5 - 15,8 Hz, Amplitude 1 mm (Spitze)

Climatic environmental conditions

Höhe
Max. 2000 m
Über 1000 m mit 1 % Derating pro 100 m
Max. 1000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-30 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
50 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
< 95 durchschn. rel. Luftfeuchtigkeit (RH), keine Kondensation, keine Korrosion

Main circuit

Strombegrenzung
0,1 - 2 x IH (CT), Motor, Hauptstromkreis
Effizienz
98,5 % (η)
Eing.strom ILN bei 110% Überlast
230.7 A
Eing.strom ILN bei 150% Überlast
193.3 A
Ableitstrom bei Erdschluss IPE - max
11.8 mA
Netzstromverzerrung
31.5 %
Netzeinschalthäufigkeit
Maximal einmal alle 60 Sekunden
Netzspannung - min
525 V
Netzspannung - max
600 V
Betriebsart
Sensorlose Vektorregelung (SLV)
Drehzahlregelung mit Schlupfkompensation
Drehmomentregelung
U/f-Steuerung
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
400 Hz
Ausgsspann. (U2)
600 V AC, 3-phasig
Überlaststrom IL bei 110% Überlast
275 A
Überlaststrom IL bei 150% Überlast
312 A
Bedingter Bemessungskurzschlussstrom (lq)
100 kA
Bemessungssteuerspeisespannung
10 V DC (Us, max. 10 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsstrom (le) bei 110% Überlast
250 A
Bem.betriebsstrom (le) bei 150% Überlast
208 A
Bemessungsbetriebsspannung
600 V AC, 3-phasig
Auflösung
0.01 Hz (Frequenzauflösung, Sollwert)
Bemessungsdaten Kurzschlussschutz
400 A, UL (Klasse CC oder J), Sicherheitseinrichtung (Sicherung oder Leitungsschutzschalter), Leistungsverdrahtung
Max. Anlaufstrom
200 %, IH, max. Anlaufstrom (Hohe Überlast), Für 2 Sekunden alle 20 Sekunden, Leistungsteil
Netzfrequenz
50/60 Hz
Schaltfrequenz
1.5 kHz, 1 - 6 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
TN-S, TN-C, TN-C-S, TT, IT
Nennspannung - max.
600 VAC

Motor rating

Zugeordn. Motorstrom IM bei 525V, 50Hz, 110% Überlast
224 A
Zugeordn. Motorstrom IM bei 525V, 50Hz, 150% Überlast
184 A
Zugeordn. Motorstrom IM bei 600V, 50Hz, 110% Überlast
246 A
Zugeordn. Motorstrom IM bei 600V, 50Hz, 150% Überlast
197 A

Apparent power

Scheinleistung bei 600 V
259.8 kVA

Braking function

Bremswiderstand
2.5 Ω
Bremsmoment
Max. 30 % MN, Standard - Hauptstromkreis
Max. 100 % des Nennbetriebsstroms Ie mit externem Bremswiderstand - Hauptkreis
Einstellbar bis 150%, DC - Hauptkreis
Einstellbar bis 150% (l/le), DC - Hauptkreis
Einschaltschwelle für den Bremstransistor
1050 VDC

Control circuit

Anzahl Eingänge (analog)
2
Anzahl Eingänge (digital)
8
Anzahl Ausgänge (analog)
2
Anzahl Ausgänge (digital)
1
Anzahl der Relaisausgänge
3 (parametrierbar, 2 Wechsler und 1 S, 6 A (240 V AC) / 6 A (24 V DC))
Bemessungssteuerspannung (Uc)
24 V DC (extern, max. 250 mA Optionen inkl.)

Communication

Kommunikationsschnittstelle
Modbus RTU, eingebaut
PROFIBUS, optional
Modbus TCP, eingebaut
CANopen®, optional
SmartWire-DT, optional
BACnet MS/TP, eingebaut
DeviceNet, optional
Ethernet IP, eingebaut
Anbindung an SmartWire-DT
In Verbindung mit SmartWire DT-Modul DXG-NET-SWD
Ja
Protokoll
Andere Bussysteme
TCP/IP
PROFINET IO
BACnet
MODBUS
DeviceNet
CAN
PROFIBUS
EtherNet/IP

Design verification

Geräteverlustleistung, stromabhängig pvid
3165 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
208 A
Statische Verlustleistung, stromunabhängig PVS
84.3 W
Verlustleistungsdaten
Betrieb (mit 150 % Überlast), Derating berücksichtigen
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 9703-6105-00P Niederspannungsschaltgeräte (EC001857)
Merkmal Wert
Netzspannung (EF006780) 525 V
Netzfrequenz (EF006783) 50/60 Hz
Eingangsphasenzahl (EF007117) 3
Ausgangsphasenzahl (EF006998) 3
Max. Ausgangsfrequenz (EF007350) 400 Hz
Max. Ausgangsspannung (EF009560) 600 V
Nennausgangsstrom I2N (EF009561) 208 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) 160 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) 132 kW
Leistungsaufnahme (EF000346) 3165 W
Relative symmetrische Netzfrequenztoleranz (EF007454) 10 %
Relative symmetrische Netzspannungstoleranz (EF007453) 10 %
Anzahl der analogen Ausgänge (EF001995) 2
Anzahl der analogen Eingänge (EF001994) 2
Anzahl der digitalen Ausgänge (EF001993) 1
Anzahl der digitalen Eingänge (EF001992) 8
Mit Bedienelement (EF001538) Ja
Einsatz im Industriebereich zulässig (EF007294) Ja
Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) Ja
Unterstützt Protokoll für TCP/IP (EF003050) Ja
Unterstützt Protokoll für PROFIBUS (EF003052) Ja
Unterstützt Protokoll für CAN (EF003053) Ja
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Ja
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Ja
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Ja
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Ja
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für BACnet (EF011944) Ja
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 1
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 1
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 1
Mit optischer Schnittstelle (EF003028) Nein
Mit PC-Anschluss (EF006107) Ja
Bremschopper integriert (EF007293) Ja
4-Quadrantenbetrieb möglich (EF006803) Ja
Art des Umrichters (EF006978) U-Umrichter
Schutzart (IP) (EF005474) IP54
Schutzart (NEMA) (EF011959) 12
Höhe (EF000040) 1035 mm
Breite (EF000008) 486 mm
Tiefe (EF000049) 371 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DG1-35208FB-C54C DG1-35208FB-C54C 9703610500P DE_9701-4107-00P.pdf 5 Mbytes DG1-35208FB-C54C DG1-35208FB-C54C 9703610500P DE_9701-4107-00P.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
