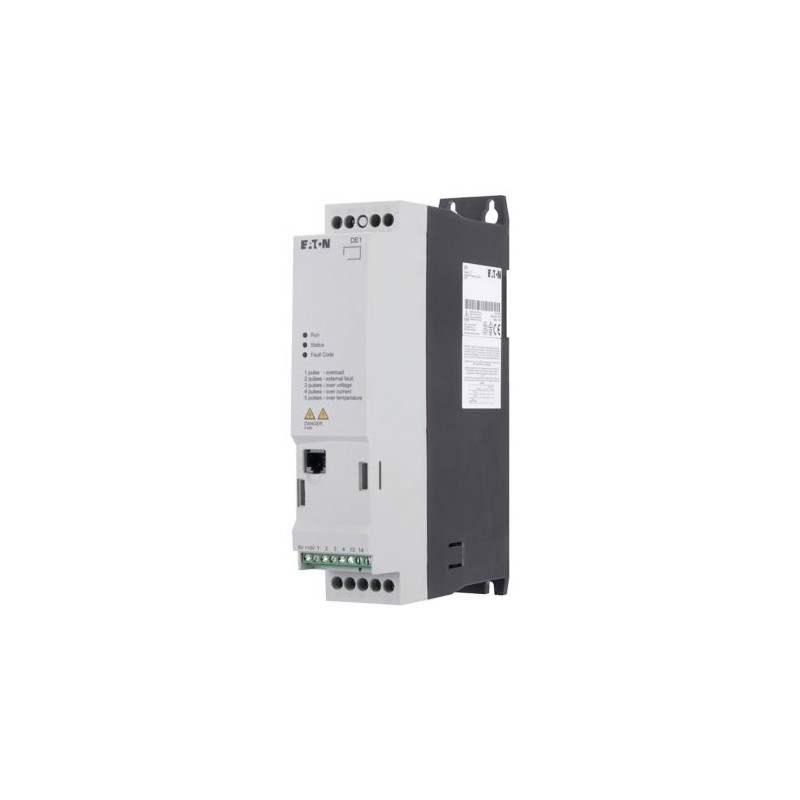

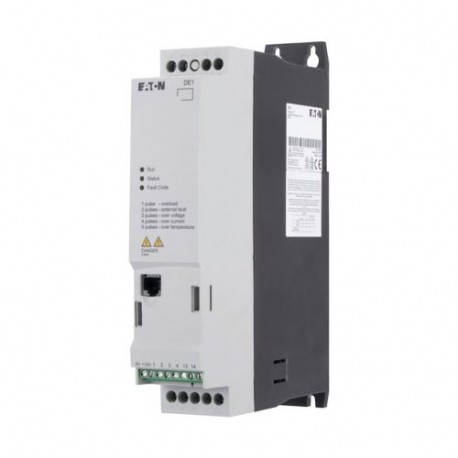

DE11-121D4NN-N20N 180656 Y7-180656 EATON ELECTRIC Starter-Geschwindigkeit-Variable Eingang einphasig, Ausgan..
DE11-121D4NN-N20N
180656
Y7-180656
EATON-MOELLER
Starter-Geschwindigkeit-Variable; Eingang einphasig, Ausgang dreiphasig 230 V; 1,4 A ; 0.25 kW
DE11-121D4NN-N20N
Eaton DE11 Variable speed starter, Rated operational voltage 230 V AC, 1-phase, Ie 1.4 A, 0.25 kW, 0.33 HP
Starter mit variabler Drehzahl, Teilegruppenreferenz (z.B. DIL): DE11, Bemessungsbetriebsspannung: Ue = 230 V AC, 1-phasig, 240 V AC, einphasig, Ausgangsspannung mit Ve: U2 = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 200 (-10%) - 240 (+10%) V, Bemessungsbetriebsstrom Bei 150% Überlast: Ie = 1,4 A, Hinweis: Bemessungsbetriebsstrom bei einer Betriebsfrequenz von 16 kHz und einer Umgebungslufttemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normal innen- und außenbelüftete 4-polige Drehstrom-Asynchronmotoren mit 1500 U/min-1 bei 50 Hz oder 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 230 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0,25 kW, 150 % Überlast: IM = 1,4 A, Zugeordnete Motorleistung Hinweis: bei 220 - 240 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0,33 PS, Zugeordnete Motorleistung 150 % Überlast: IM = 1,4 A, Schutzart: IP20/NEMA 0, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Baugröße: FS1, Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Sicherheitsanforderungen: IEC/EN 61800-5-1
Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV
Power XL Frequenzumrichter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton DE11 Drehzahlstarter
Katalognummer
180656
Produkt Länge/Tiefe
169 mm
Produkthöhe
230 mm
Produktbreite
45 mm
Produktgewicht
1.04 kg
Zertifikat(e)
UL 508C
IEC/EN61800-5
CUL
IEC/EN 61800-3
CE
CSA-C22.2 No. 14
Safety requirements: IEC/EN 61800-5-1
RoHS, ISO 9001
UL Category Control No.: NMMS, NMMS7
UL
RCM
UL report applies to both US and Canada
UL File No.: E172143
IEC/EN61800-3
Certified by UL for use in Canada
Specification for general requirements: IEC/EN 61800-2
IEC/EN61800-5
CUL
IEC/EN 61800-3
CE
CSA-C22.2 No. 14
Safety requirements: IEC/EN 61800-5-1
RoHS, ISO 9001
UL Category Control No.: NMMS, NMMS7
UL
RCM
UL report applies to both US and Canada
UL File No.: E172143
IEC/EN61800-3
Certified by UL for use in Canada
Specification for general requirements: IEC/EN 61800-2
Kataloghinweise
Überlastzyklus für 60 s alle 600 s
EAN
4015081758210
Modellcode
DE11-121D4NN-N20N
Features & Functions
Merkmale
Parametrierung: drivesConnect
Parametrierung: drivesConnect mobile (App)
Parametrierung: Feldbus
Parametrierung: Keypad
Parametrierung: drivesConnect mobile (App)
Parametrierung: Feldbus
Parametrierung: Keypad
Ausstattung:
PC-Verbindung
Ausstattung:
PC-Verbindung
General
Kabellänge
C3 ≤ 25 m, Funkstörgrad, max. Motorleitungslänge
C1 ≤ 5 m, Funkstörgrad, max. Motorleitungslänge
C2 ≤ 10 m, Funkstörgrad, max. Motorleitungslänge
C1 ≤ 5 m, Funkstörgrad, max. Motorleitungslänge
C2 ≤ 10 m, Funkstörgrad, max. Motorleitungslänge
Kommunikationsschnittstelle
Modbus RTU, eingebaut
OP-Bus (RS485), eingebaut
CANopen®, eingebaut
OP-Bus (RS485), eingebaut
CANopen®, eingebaut
Anbindung an SmartWire-DT
In Verbindung mit SmartWire DT-Modul DX-NET-SWD3
Ja
Ja
Schutzart
IP20
NEMA sonsitge
NEMA sonsitge
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Rahmengröße
FS1
Produktkategorie
Drehzahlstarter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Protokoll
MODBUS
EtherNet/IP
Andere Bussysteme
CAN
EtherNet/IP
Andere Bussysteme
CAN
Funkstörklasse
Optionaler externer Filter zur Funkentstörung für längere Motorkabel und für den Einsatz in verschiedenen EMV-Umgebungen
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
C1: nur leitungsgebunden
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
C1: nur leitungsgebunden
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, 11 ms
Geeignet für
Nebenstromkreise, (UL/CSA)
Schwingung
Widerstand: Entspricht EN 61800-5-1
Climatic environmental conditions
Höhe
Max. 2000 m
Über 1000 m mit 1 % Derating pro 100 m
Über 1000 m mit 1 % Derating pro 100 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-10 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
60 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
< 95 durchschn. rel. Luftfeuchtigkeit (RH), keine Kondensation, keine Korrosion
Main circuit
Eing.strom ILN bei 150% Überlast
3.6 A
Ableitstrom bei Erdschluss IPE - max
< 10 mA (DC-betätigt)
< 3,5 mA (AC-betätigt)
< 3,5 mA (AC-betätigt)
Netzeinschalthäufigkeit
Maximal einmal alle 30 Sekunden
Netzspannung - min
200 V
Netzspannung - max
240 V
Betriebsart
U/f-Steuerung
Drehzahlregelung mit Schlupfkompensation
Drehzahlregelung mit Schlupfkompensation
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
300 Hz
Ausgsspann. (U2)
240 V AC, 3-phasig
230 V AC, 3-phasig
230 V AC, 3-phasig
Überlaststrom IL bei 150% Überlast
2.1 A
Bemessungssteuerspeisespannung
10 V DC (Us, max. 0,2 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemessungsbetriebsstrom (Ie)
1,4 A bei 150 % Überlast (bei einer Betriebsfrequenz von 16 kHz und einer Umgebungslufttemperatur von +50 °C)
Bemess.betriebsleistg bei 220/230 V, 50 Hz, 1phas
0.25 kW
Bemessungsbetriebsspannung
230 V AC, 1-phasig
240 V AC, 1-phasig
240 V AC, 1-phasig
Auflösung
0.03 Hz (Frequenzauflösung, Sollwert)
Bemessungsdaten Kurzschlussschutz
10 A, UL (Klasse CC oder J), Sicherheitseinrichtung (Sicherung oder Leitungsschutzschalter), Leistungsverdrahtung
Max. Anlaufstrom
200 %, IH, max. Anlaufstrom (Hohe Überlast), Für 1,875 Sekunden alle 600 Sekunden, Leistungsteil
Netzfrequenz
50/60 Hz
Schaltfrequenz
16 kHz, 4 - 32 kHz einstellb. (akustisch), fPWM, Leistungsteil, Hauptstromkreis
Nennspannung - max.
240 V
Motor rating
Zugeordn. Motorstrom IM bei 220-240 V, 60Hz, 150% Überlast
1.4 A
Zugeordn. Motorstrom IM b. 230V, 50Hz, 150% Überlast
1.4 A
Zugeordn. Motorstrom IM bei 400V, 50Hz, 150% Überlast
1.4 A
Zugeordn. Motorstrom IM bei 440-480 V, 60Hz, 150% Überlast
1.4 A
Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig
0.33 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
0.33 HP
Apparent power
Scheinleistung bei 230 V
0.56 kVA
Scheinleistung bei 240 V
0.58 kVA
Braking function
Bremsmoment
Max. 30 % MN, Standard - Hauptstromkreis
Einstellbar bis 100%, DC - Hauptkreis
Einstellbar bis 100%, DC - Hauptkreis
Control circuit
Anzahl Eingänge (analog)
1 (parametrierbar, 0 - 10 V DC, 0/4 - 20 mA)
Anzahl Eingänge (digital)
4 (parametrierbar, 10 - 30 V DC)
Anzahl Ausgänge (analog)
0
Anzahl Ausgänge (digital)
0
Anzahl der Relaisausgänge
1 (parametrierbar, S, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Design verification
Geräteverlustleistung, stromabhängig pvid
17 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1.4 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistungsdaten
Betrieb (mit 150 % Überlast)
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Netzspannung (EF006780) | 200 V |
| Netzfrequenz (EF006783) | 50/60 Hz |
| Eingangsphasenzahl (EF007117) | 1 |
| Ausgangsphasenzahl (EF006998) | 3 |
| Max. Ausgangsfrequenz (EF007350) | 300 Hz |
| Max. Ausgangsspannung (EF009560) | 250 V |
| Nennausgangsstrom I2N (EF009561) | 1.4 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) | 0.25 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) | 0.25 kW |
| Leistungsaufnahme (EF000346) | 17 W |
| Relative symmetrische Netzfrequenztoleranz (EF007454) | 10 % |
| Relative symmetrische Netzspannungstoleranz (EF007453) | 10 % |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 1 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Mit Bedienelement (EF001538) | Nein |
| Einsatz im Industriebereich zulässig (EF007294) | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) | Ja |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Ja |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für BACnet (EF011944) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Mit PC-Anschluss (EF006107) | Ja |
| Bremschopper integriert (EF007293) | Nein |
| 4-Quadrantenbetrieb möglich (EF006803) | Nein |
| Art des Umrichters (EF006978) | U-Umrichter |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
| Höhe (EF000040) | 230 mm |
| Breite (EF000008) | 45 mm |
| Tiefe (EF000049) | 169 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DE11-121D4NN-N20N Y7-180656 180656 DE_169369.pdf | 1 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
