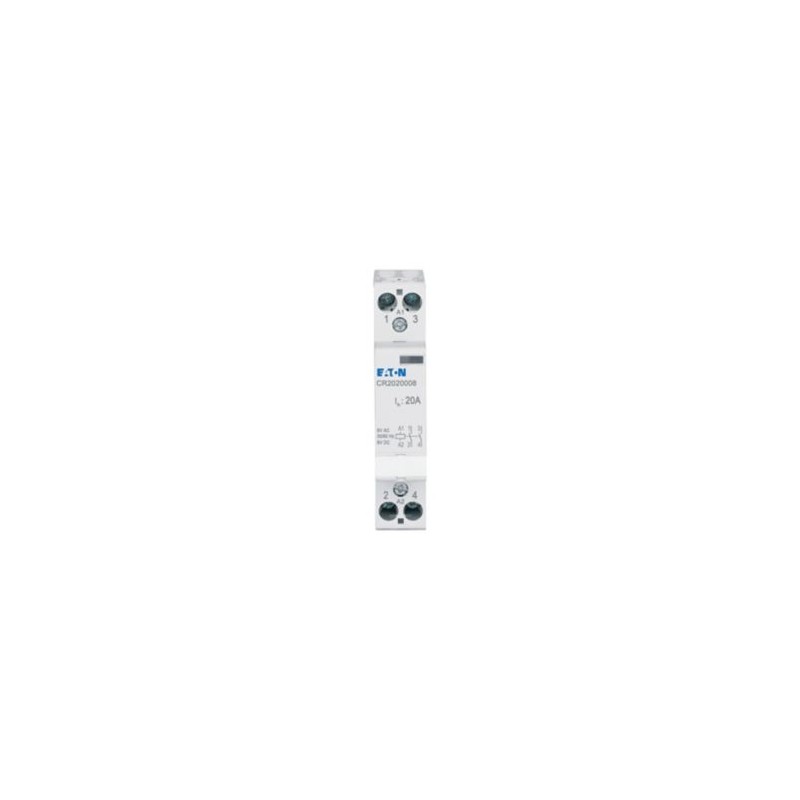

CR2020008 193908 Y7-193908 EATON ELECTRIC Installationsschütz, 20A, 8V AC/DC, 2S Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CR2020008 193908 Y7-193908 EATON ELECTRIC Installationsschütz, 20A, 8V AC/DC, 2S

CR2020008

193908

Y7-193908

EATON-MOELLER

Installationsschütz, 20A, 8V AC/DC, 2S

Schütz modular, 8 V AC/DC, 2NA, 20A, 1MM

Eaton Vertriebsteile Installationsschütz, 20A, 8V AC/DC, 2S

Einbauschütz, Bemessungssteuerspannung 8V AC/DC, Bemessungsbetriebsstrom bei AC1 20A, Funktion: 2NO, Details nach IEC/EN 61095, IEC/EN 60947-4-1, Standard-Frontmaß 45 mm, Einbaubreite 1 HE, Hutschienenmontage

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Installationsschütz für Reiheneinbau

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $65.83
Stückpreis: $65.83
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Distribution parts
Katalognummer
193908
Produkt Länge/Tiefe
85 mm
Produkthöhe
65 mm
Produktbreite
17.5 mm
Produktgewicht
0.13 kg
Einhaltung(en)
RoHS conform
EAN
9010238040823
Modellcode
CR2020008

Produktspezifikationen

Stromstärkewert
20 A
Merkmale
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Schutzart
IP20
Verlustleistung des Betriebsmittels, stromabhängig
2,1 W
Verlustleistung pro Pol, stromabhängig
1.7 W
Glühlampenlast - max
1950 W
Leuchtstofflampenlast - max
910 VA
Leuchtstofflampenlast (Duo-Schaltung) - max
1160 VA
Leuchtstofflampenlast (parallel kompensiert) - max
232 VA
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
2
Anzahl der modularen Abstände
1
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungsbetriebsspannung (Ue) - min
400 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Gebrauchskategorie
1
Nennspannung (Erregung) - max
8.8 V
Nennspannung (Erregung) - min
6.8 V
Einbautiefe
60 mm
Spannungsart
AC/DC
Gebrauchskategorie (gemäß EN IEC 60947-4-1)
AC-1

ETIM for 193908 Reiheneinbau-/Aufbaugeräte (EC001653)
Merkmal Wert
Bemessungsbetriebsspannung (EF001435) 400 V
Bemessungsbetriebsstrom (EF007679) 20 A
Gebrauchskategorie nach EN IEC 60947-4-1 (EF017125) AC-1
Bemessungsbetätigungsspannung (EF008409) 6.8 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Spannungsart der Betätigungsspannung (EF005293) AC/DC
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Max. Glühlampenlast (EF004952) 1950 W
Max. Leuchtstofflampenlast (EF004971) 910 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) (EF004972) 1160 VA
Max. Leuchtstofflampenlast (parallel kompensiert) (EF004973) 232 VA
Schieber für Handschaltung (EF005240) Nein
Breite in Teilungseinheiten (EF002950) 1
Einbautiefe (EF000218) 60 mm
Zusatzeinrichtungen möglich (EF008148) Ja
Mit Tag-/Nachtfunktion (EF021124) Nein
Brummfrei (EF016334) Nein
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CR2020008 Y7-193908 193908 DE_193908.pdf 135 Kbytes CR2020008 Y7-193908 193908 DE_193908.pdf
