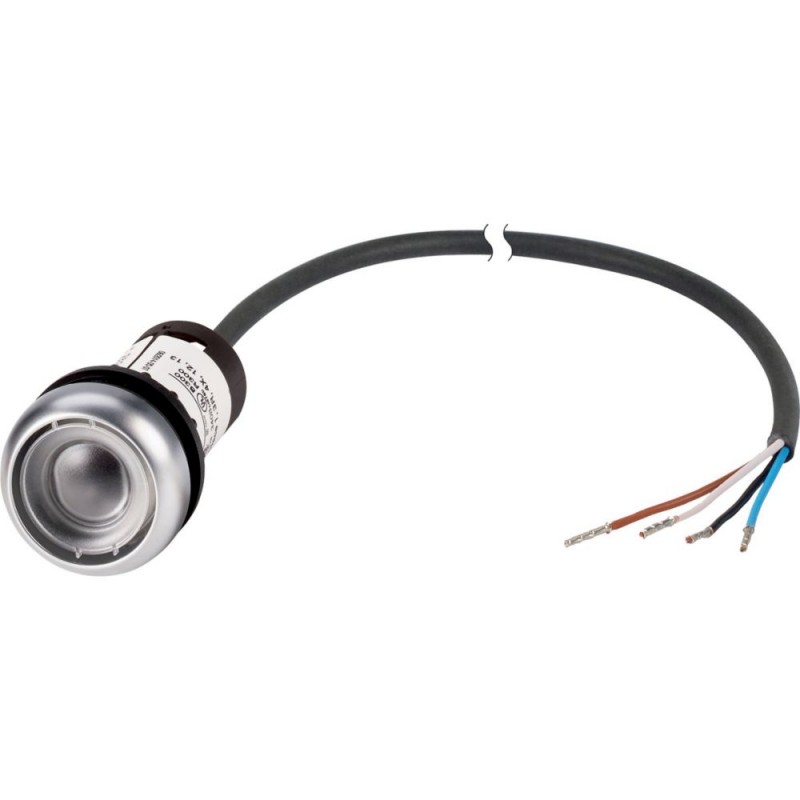

C22-DR-X-K02-P65 185630 Y7-185630 EATON ELECTRIC Push-button flush-kompakte, 22 mm Interlock Ohne Platte 2 N.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

C22-DR-X-K02-P65 185630 Y7-185630 EATON ELECTRIC Push-button flush-kompakte, 22 mm Interlock Ohne Platte 2 N..

C22-DR-X-K02-P65

185630

Y7-185630

EATON-MOELLER

Push-button flush-kompakte, 22 mm; Interlock; Ohne Platte; 2 NC; mit kostenlosem Kabel-3.5 m

Eaton Moeller® series C22 Drucktaste, klassisch, flach, rastend, 2 Ö, Kabel (schwarz) mit offenem Ende, 4-polig, 3,5 m

Taster, RMQ Kompaktlösung, Komplette Einheit, Bauform: Flach, rastend, Anschlussart: Kabel (schwarz) mit unkonfektioniertem Ende, 4-polig, Kabellänge: 3,5 m, Tasterplatte: Ohne Tasterplatte, Schutzart: IP66, IP67, IP69K (vorne), IP65 (rückseitig), Blende: Titan, Anschluss an SmartWire-DT: nein, Kontakte N/C = stromlos geschlossen: 2 Öffner, Kontakte Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Stellwege und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1: mm 4,65, Max. Verfahrweg: mm 5,7, Mindestkraft bei Zwangsöffnung: N 30, Zwangsöffnung (ZW): ja, Normen: IEC/EN 60947-5-1, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Drucktaster, Komplettgerät

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $52.30
Stückpreis: $52.30
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series C22 Pushbutton
Katalognummer
185630
Produkt Länge/Tiefe
3560 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.122 kg
Zertifikat(e)
UL
CSA
CE
VDE 0660
IEC/EN 60947-5-1
CSA Class No.: 321103
CSA File No.: 165628
UL 508
CSA-C22.2 No. 14-18 and No. 94.2-15
CE marking
UL Category Control No.: NKCR
UL File No.: E29184
Kataloghinweise
Kontakte mit Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1
EAN
4015081811243
Modellcode
C22-DR-X-K02-P65

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Design
flach
klassisch
Elektrische Anschlussart
Leitung
Merkmale
Zwangsöffnung
Ausstattung:
Frontring

Allgemein

Kabellänge
3,5 m
Kabelmaterial
PUR
Anbindung an SmartWire-DT
Nein
Anschlussart
Kabel (schwarz) mit offenem Ende, 4-polig
Schutzart
NEMA 12
IP67/IP69K
Einbaulage
beliebig
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
3600 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
RMQ Compact Solution
Bemessungsstoßspannungsfestigkeit (Uimp)
800 V AC
Schockfestigkeit
30 g, Mechanisch, Schockdauer 11 ms
Anzugsdrehmoment
2 Nm, Gewindering
Typ
Drucktastenbetätiger

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-30 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
30 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Bemessungsisolationsspan. (Ui)
250 V
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
4 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsdaten Kurzschlussschutz
Max. 4 A gG/gL, Sicherung, Kontakte

Betätigungselement

Betätigungskraft
5 N
Farbe des Auslösers
ohne Tastenplatte
Stellglied-Durchmesser
29.7 mm
Stellgliedfunktion
Rastend
Schaltfunktion verrastend
Stellglbeweg. und Betätig.kraft (DIN EN 60947-5-1)
4.65 mm
Knopfbewegung
5.7 mm

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 900.000 Schaltspiele statistisch ermittelt, bei 17 V DC/7 mA: Öffner)
Kraft für Zwangsöffnung - min
30 N
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
0

ETIM for 185630 Niederspannungsschaltgeräte (EC001028)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 1
Bauform des Knopfes (EF001546) flach
Farbe des Knopfes (EF000190) ohne Tastenplatte
Transparent (EF006243) Nein
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Geeignet für Beleuchtung (EF001142) Nein
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Versorgungsspannung der Lampe (EF006522) 0 V
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Kontakte als Wechsler (EF008257) 0
Ausführung des elektrischen Anschlusses (EF003961) Kabel
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Titan
Schutzart (IP) (EF005474) IP67/IP69K
Schutzart (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-DR-X-K02-P65 Y7-185630 185630 ES_181628.pdf 2 Mbytes C22-DR-X-K02-P65 Y7-185630 185630 ES_181628.pdf
